isInterior

Delaunay 三角剖分内的查询点

说明

示例

TF = isInterior(DT) 返回逻辑值列向量,用于指示二维约束 Delaunay 三角剖分中的三角形是否在有界的几何域内。当 DT 中对应的三角形位于该域内时,TF 的元素为 1 (true),否则为 0 (false)。

示例

全部折叠

计算并绘制受约束的二维 Delaunay 三角剖分在指定边界内的三角形。

创建形状为正方形框架的几何域。

outerprofile = [-5 -5; -3 -5; -1 -5;  1 -5;
                 3 -5;  5 -5;  5 -3;  5 -1;
                 5  1;  5  3;  5  5;  3  5;
                 1  5; -1  5; -3  5; -5  5;
                -5  3; -5  1; -5 -1; -5 -3];
innerprofile = outerprofile.*0.5;
P = [outerprofile; innerprofile];

定义边约束。

outercons = [(1:19)' (2:20)'; 20 1;];
innercons = [(21:39)' (22:40)'; 40 21];
C = [outercons; innercons];

创建受约束的 Delaunay 三角剖分。

DT = delaunayTriangulation(P,C);

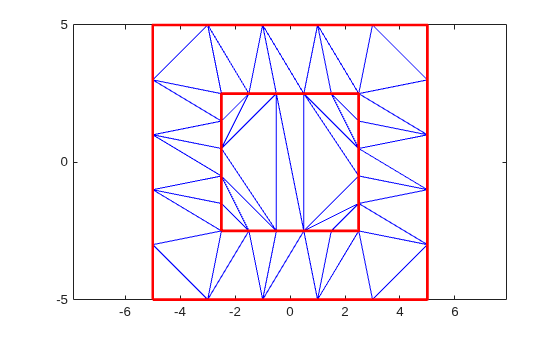

绘制三角形,并用红色突出显示内部和外部正方形。

triplot(DT)
hold on
plot(DT.Points(innercons',1),DT.Points(innercons',2), ...
     '-r','LineWidth',2)
plot(DT.Points(outercons',1),DT.Points(outercons',2), ...
     '-r','LineWidth',2)
axis equal

Figure contains an axes. The axes contains 3 objects of type line.

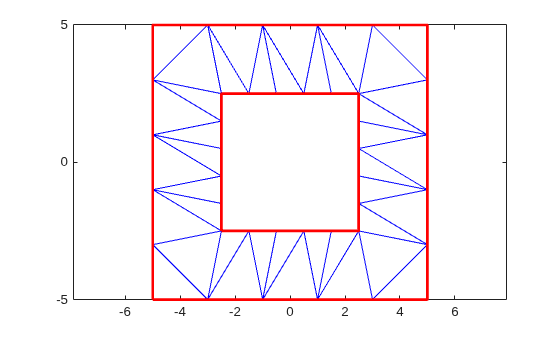

仅绘制内部和外部正方形之间的三角形,并用红色突出显示内部和外部正方形。

figure
TF = isInterior(DT);
triplot(DT.ConnectivityList(TF,:),DT.Points(:,1),DT.Points(:,2))
hold on
plot(DT.Points(outercons',1),DT.Points(outercons',2), ...
     '-r','LineWidth',2)
plot(DT.Points(innercons',1),DT.Points(innercons',2), ...
     '-r','LineWidth',2)
axis equal

Figure contains an axes. The axes contains 3 objects of type line.

输入参数

全部折叠

受约束的 Delaunay 三角剖分,指定为二维标量 delaunayTriangulation 对象,通过一组受约束的边来定义一个有界的几何域。有界域是指由多个不相交、不重叠的约束边围成的封闭区域。

数据类型: delaunayTriangulation

提示

  • 当边界约束相交或重叠时,isInterior 会产生不正确或不一致的结果。为了避免这种行为,请使用能够构成一个或多个不相交、不重叠的闭合边界的约束。当边界约束嵌套在一起,不相交也不重叠时,内部或外部状态跨边界交替出现。

在 R2013a 中推出
