电池被动电芯平衡
此示例说明了如何使用无源电芯平衡算法平衡两个串联连接的电池电芯。两个电芯的初始荷电状态 (SOC) 分别为 0.7 和 0.75。平衡程序取决于电芯电压。或者，您可以使用 SOC 值进行平衡。当平衡功能激活时，放电电阻器打开，对电芯进行放电。您可以使用电池包模型构建器中的对象和函数来生成更复杂的电池包。
模型
仿真结果

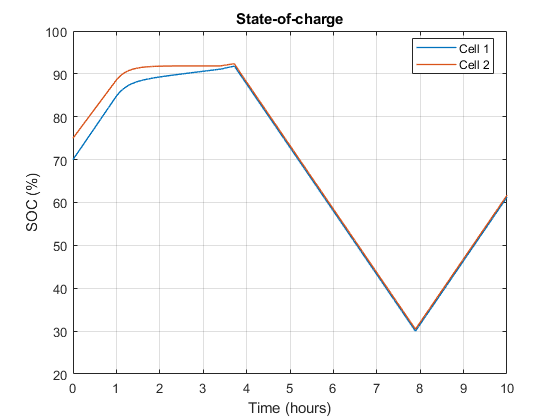

下图显示了电芯的荷电状态值。
实时仿真结果
此示例已在以下平台上进行了测试：
配备 Intel® 3.5 GHz i7 多核 CPU 和 4 GB RAM 的 Speedgoat™ Performance 实时目标计算机。
配备 Intel® Core XEON E3-1275v3 3.5 GHz 处理器和 4 GB RAM 的 dSPACE® SCALEXIO LabBox。
您可以使用 Simscape 局部求解器，以 60 微秒的步长实时运行此模型。采样率较低时，由于缓存未预热，在初始任务执行期间可能会发生任务超限。为避免此类超限，如果所选平台支持相关选项，请通过指定有限次数的任务超限或增加实时应用程序启动阶段的周期性任务采样时间来放宽启动行为。
