addoutputspec

在工作点设定中添加输出设定

全页折叠

语法

newOpspec = addoutputspec(opspec,block,port)

说明

newOpspec = addoutputspec(opspec,block,port) 在现有工作点设定或工作点设定数组中添加 Simulink® 模型的输出设定。为源自模块 block 的指定输出端口 port 的信号添加输出设定。

为了找到指定端口的宽度，addoutputspec 命令会重新编译模型。

示例

示例

全部折叠

打开脚本

打开 Simulink 模型。

sys = 'scdspeed';
open_system(sys)

为模型创建一个默认工作点设定对象。

opspec = operspec(sys)

opspec =


 Operating point specification for the Model scdspeed.
 (Time-Varying Components Evaluated at time t=0)

States:
----------
     x         Known    SteadyState     Min         Max        dxMin       dxMax
___________ ___________ ___________ ___________ ___________ ___________ ___________

(1.) scdspeed/Throttle & Manifold/Intake Manifold/p0 = 0.543 bar
   0.543       false       true        -Inf         Inf        -Inf         Inf
(2.) scdspeed/Vehicle Dynamics/w = T//J w0 = 209 rad//s
  209.48       false       true        -Inf         Inf        -Inf         Inf

Inputs:
----------
  u   Known  Min   Max
_____ _____ _____ _____

(1.) scdspeed/Throttle  perturbation
  0   false -Inf   Inf

Outputs: None
----------

默认工作点设定对象没有输出设定，因为模型中没有根级输出端口。

在 rad/s to rpm 模块的输出端口添加一个输出设定。

newspec = addoutputspec(opspec,'scdspeed/rad//s to rpm',1);

为输出设定指定已知值 2000 rpm。

newspec.Outputs(1).Known = 1;
newspec.Outputs(1).y = 2000;

查看更新后的工作点设定。

newspec

newspec =


 Operating point specification for the Model scdspeed.
 (Time-Varying Components Evaluated at time t=0)

States:
----------
     x         Known    SteadyState     Min         Max        dxMin       dxMax
___________ ___________ ___________ ___________ ___________ ___________ ___________

(1.) scdspeed/Throttle & Manifold/Intake Manifold/p0 = 0.543 bar
   0.543       false       true        -Inf         Inf        -Inf         Inf
(2.) scdspeed/Vehicle Dynamics/w = T//J w0 = 209 rad//s
  209.48       false       true        -Inf         Inf        -Inf         Inf

Inputs:
----------
  u   Known  Min   Max
_____ _____ _____ _____

(1.) scdspeed/Throttle  perturbation
  0   false -Inf   Inf

Outputs:
----------
  y   Known  Min   Max
_____ _____ _____ _____

(1.) scdspeed/rad//s to rpm
2000  true  -Inf   Inf
打开脚本

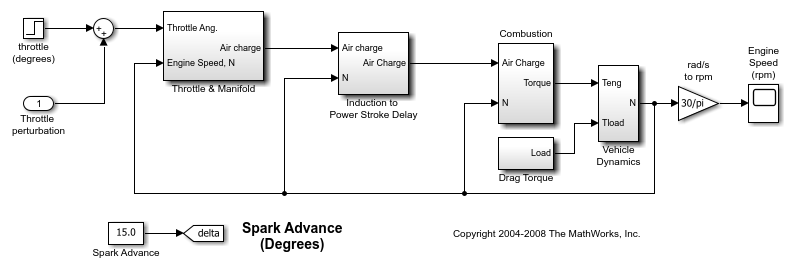

打开 Simulink 模型。

sys = 'scdspeed';
open_system(sys)

为模型创建一个由默认工作点设定对象组成的 3×1 数组。

opspec = operspec(sys,[3,1])

opspec =

Array of operating point specifications for the model scdspeed. To display an
 operating point specification, select an element from the array.

在 rad/s to rpm 模块的输出端口添加一个输出设定。

newspec = addoutputspec(opspec,'scdspeed/rad//s to rpm',1);

此输出设定将添加到 opspec 中的所有工作点设定对象中。

您可以在 opspec 中为每个设定指定不同的输出约束。例如，为每个设定指定不同的已知值。

newspec(1,1).Outputs(1).Known = 1;
newspec(1,1).Outputs(1).y = 1900;

newspec(2,1).Outputs(1).Known = 1;
newspec(2,1).Outputs(1).y = 2000;

newspec(3,1).Outputs(1).Known = 1;
newspec(3,1).Outputs(1).y = 2100;

输入参数

全部折叠

Simulink 模型的工作点设定，指定为以下项之一：

  • OperatingSpec 对象 - 在单个 OperatingSpec 对象中添加输出设定。

  • OperatingSpec 对象数组 - 在数组中的所有 OperatingSpec 对象中添加相同的输出设定。所有设定对象必须具有相同的 Model 属性。

要为您的模型创建 OperatingSpec 对象，请使用 operspec 函数。

要向其添加输出设定的 Simulink 模块，指定为包含其模块路径的字符向量或字符串。block 必须位于在 opspec.Model 中指定的 Simulink 模型中。

要向其添加输出设定的输出端口，指定为范围 [1,N] 内的正整数，其中 N 是指定的 block 上的输出端口数量。

输出参量

全部折叠

更新后的工作点设定，以 OperatingSpec 对象或与 opspec 具有相同维度的 OperatingSpec 对象数组形式返回。newOpspec 与 opspec 相同，不同之处是它在其 Outputs 数组中包含新的输出设定。

您可以使用圆点表示法修改新输出设定的约束和设定。

替代功能

稳态管理器

使用稳态管理器配平模型时，您可以通过交互方式添加输出设定。有关详细信息，请参阅Compute Operating Points from Specifications Using Steady State Manager。

Simulink 模型

您可以直接在 Simulink 模型中添加输出设定。要这样做，请右键点击要向其添加设定的信号，然后选择线性分析点 > 配平输出约束。

版本历史记录

在 R2006a 之前推出
