使用 Simulink Test 管理器过滤模型覆盖率结果

打开测试管理器并加载测试

打开测试管理器，然后加载并运行测试文件。

sltest.testmanager.view;
testFile = sltest.testmanager.load("covfilt-tests.mldatx");
testResults = run(testFile);

过滤覆盖率结果

要过滤覆盖率结果，您可以加载一个或多个现有过滤器，创建新过滤器，或使用 Simulink Design Verifier™创建过滤器规则。如果您已经有一个过滤器文件，并且想要将其应用于所有未来的测试运行，则必须在测试浏览器窗格中应用它，而不是在结果和工件窗格中应用。

加载覆盖率过滤器

接下来，加载覆盖率过滤器。在测试管理器中，在结果和工件窗格中，点击结果。在覆盖率过滤器部分，点击添加。在打开对话框中，选择 Filter_Tick.cvf 并点击打开。

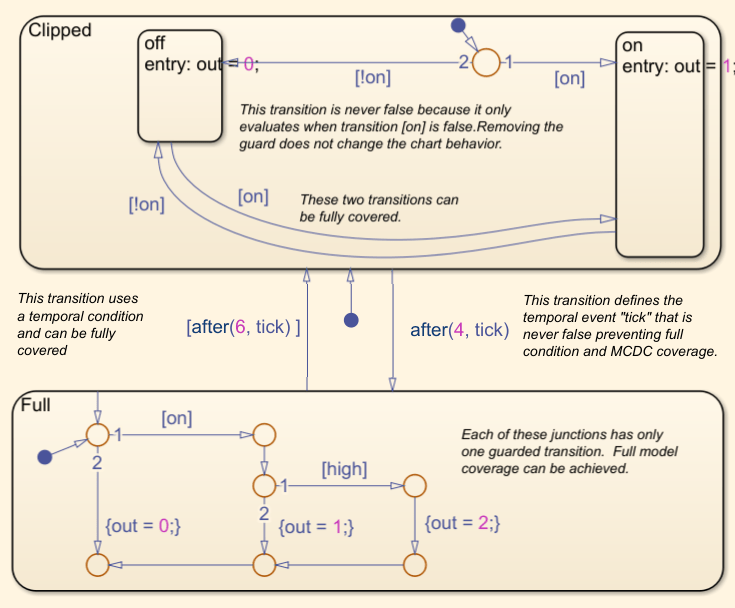

Filter_Tick.cvf 文件包含 Stateflow®tick 事件的排除过滤器。滴答事件永远不会为假，因此它是无效逻辑，可以从覆盖率结果中排除。

创建过滤器文件并申述覆盖率

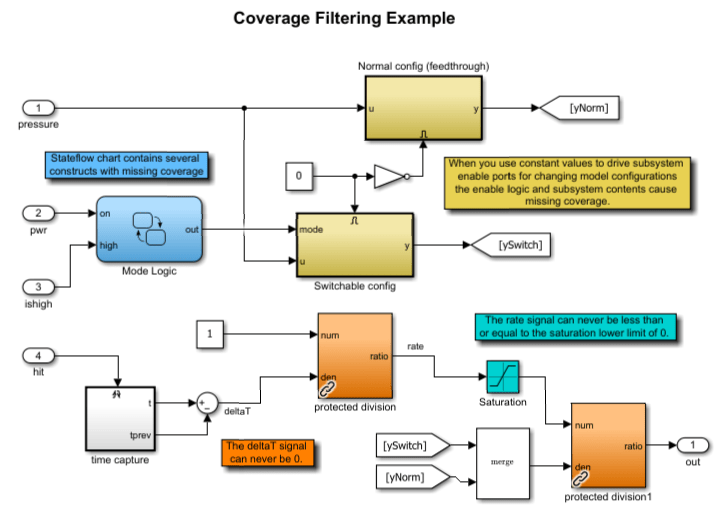

打开模型并突出显示覆盖率。在测试管理器中，在结果和工件窗格中，点击结果。在汇总覆盖率结果部分，点击slvnvdemo_covfilt。

在模型的覆盖率详细信息窗格中，滚动到详细信息部分，然后向下滚动到子部分逻辑模块逻辑运算符。在分析的条件表中，真列中，点击添加对齐规则图标。在选择覆盖率过滤器对话框中，选择创建新过滤器文件，然后点击 OK。Simulink Coverage 创建一个新的未命名过滤器文件，并为 Logical Operator 模块的真实结果添加规则。在过滤器编辑器中，将名称字段设置为 covFilterTestManager。在过滤器规则下的理由列中，将理由设置为 Not relevant，然后点击应用。在保存过滤器对话框中，将过滤器文件的文件名设置为 covFilterTestManager。

使用 Simulink Design Verifier™为失效逻辑创建理由规则

在某些情况下，缺少覆盖率是由于逻辑失效，导致相关的覆盖率目标无法达到。您可以使用 Simulink Design Verifier 来识别无法达到的覆盖率目标，方法是点击覆盖率报告的缺失模型覆盖率分析部分中的链接。有关详细信息，请参阅识别并解决由死逻辑导致的覆盖率缺失问题。。

在测试管理器中查看过滤后的覆盖率结果

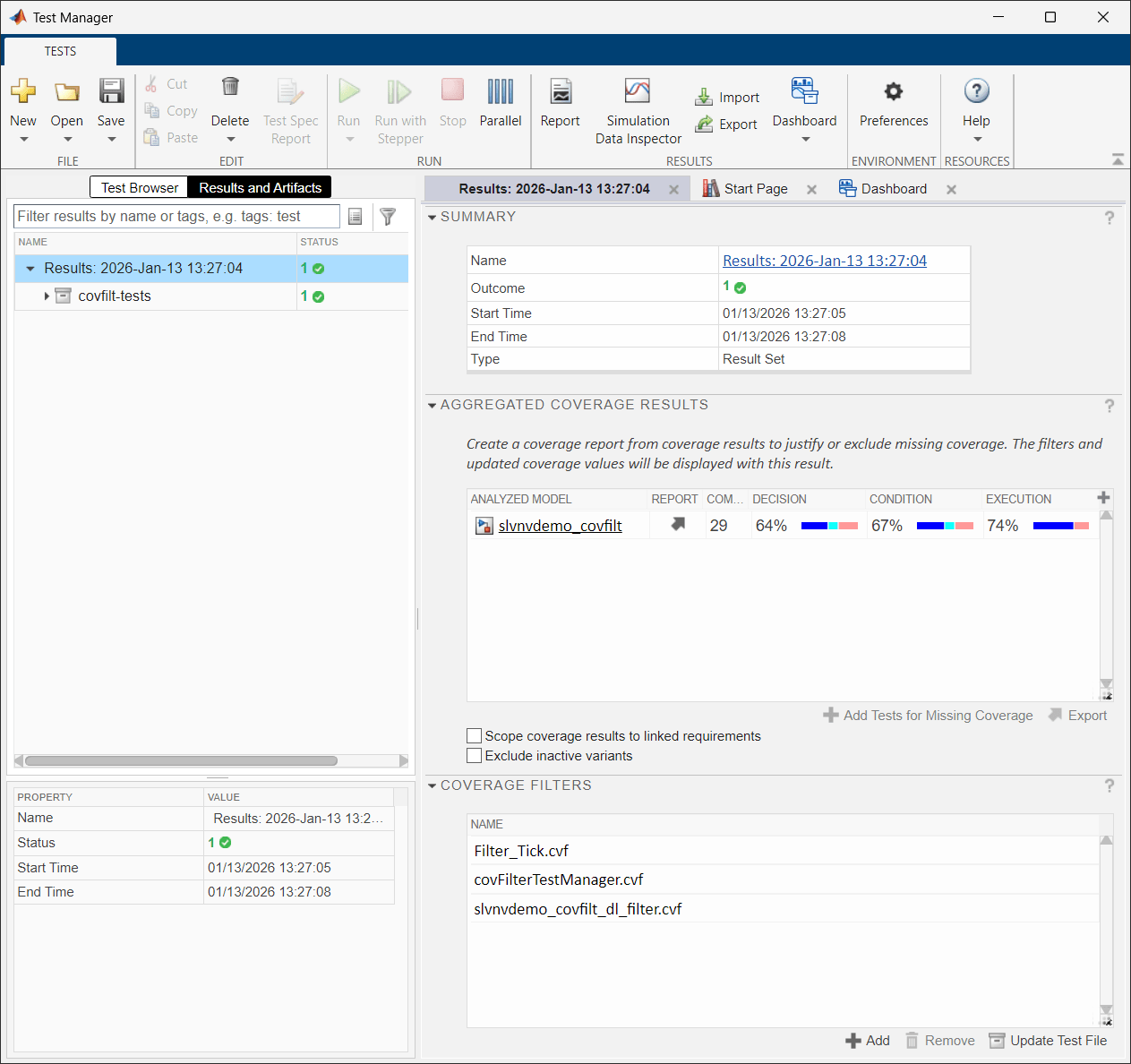

关闭过滤器资源管理器。在测试管理器中，特定测试运行的覆盖率结果部分不会更新以显示过滤后的结果。相反，点击其父级结果。在覆盖率过滤器部分，检查该部分是否包含过滤器。如果缺少任何一项，点击添加并选择它们。

汇总覆盖率结果部分显示一个表格，其中包含当前结果集中每个模型的覆盖率结果。在这个示例中，测试用例分析了决策覆盖率、条件覆盖率和执行覆盖率。蓝色表示覆盖率范围已满足，红色表示覆盖率范围未满足，青色表示覆盖率范围已满足。覆盖率过滤器部分显示已应用过滤器的列表，您可以通过单击添加和删除按钮来添加或删除过滤器文件。更新测试文件按钮会更改用于生成当前结果的测试文件，以便在以后的运行中应用显示的过滤器条件。

将覆盖率过滤器文件应用于后续运行

如果在运行测试后应用过滤器，则聚合覆盖率结果会更新以反映过滤后的覆盖率结果，但如果您重新运行测试，Simulink Test 不会自动应用您的过滤器。有两种方法可以确保以后的运行应用过滤器。您可以使用结果视图中的更新测试文件按钮，或者您可以手动编辑测试文件。

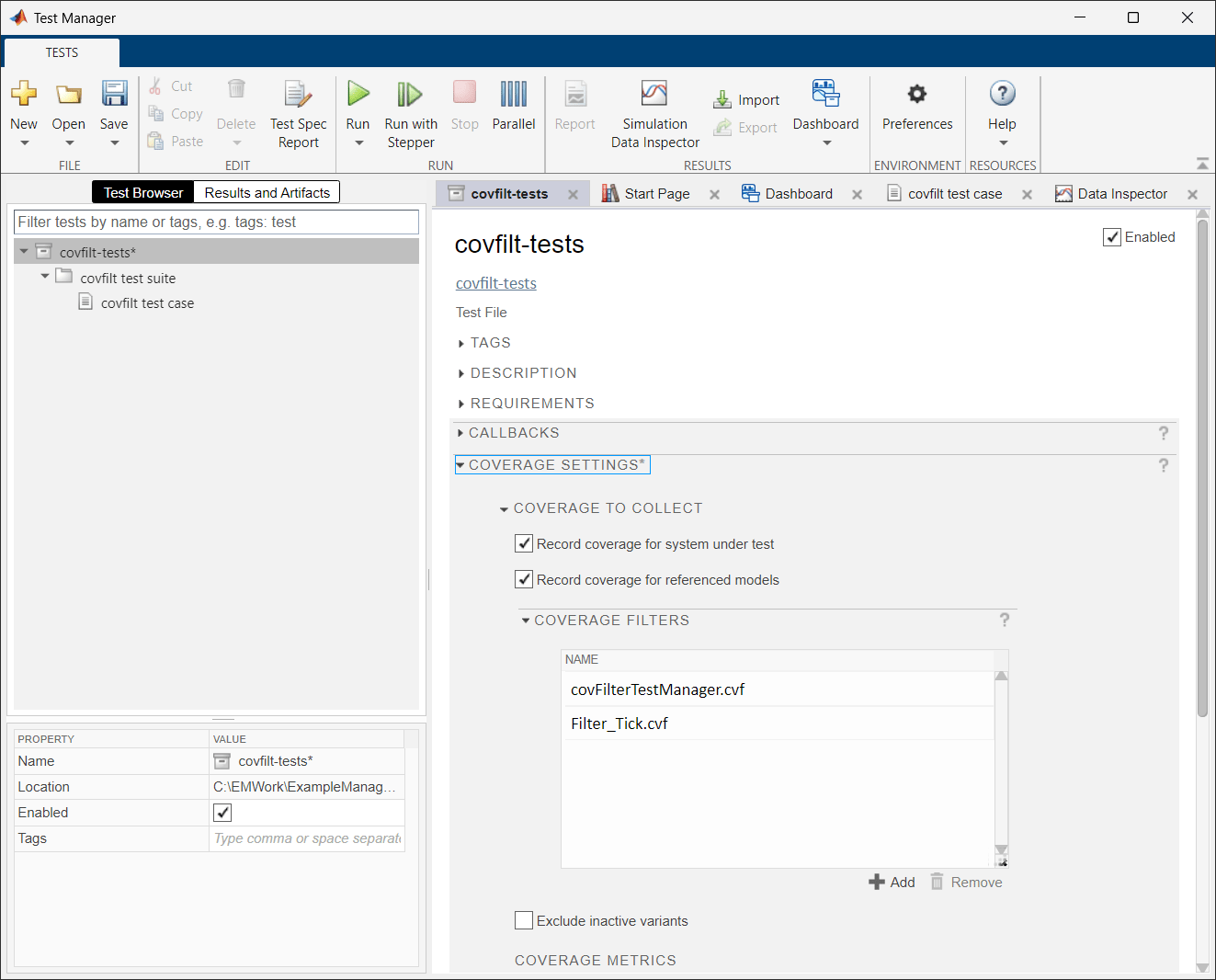

在测试管理器中，点击测试浏览器，然后点击测试文件 covfilt-tests。在右侧窗格中，点击覆盖率设置展开该部分。在覆盖率过滤器部分，您可以添加或删除覆盖率过滤器，以将这些过滤器应用于使用此测试文件运行的所有未来测试。如果您从结果视图中点击更新测试文件，您将在此处看到两个过滤器。
