识别并解决由死逻辑导致的覆盖率缺失问题。

死逻辑

死逻辑是指模型中无法访问或未使用的代码或代码块。当模型输入没有任何组合能够使某个条件为真或为假时，该条件的真或假情况就是死逻辑。在测试模型时，无效逻辑会导致覆盖率结果不理想。大多数情况下，死逻辑是设计错误。最佳做法是尽可能删除死逻辑。

虽然您可以在模型中为无效逻辑申述，但某些领域和监管机构对无效逻辑有不同的规定。例如，需要 DO-178 认证或 ISO26262 认证的项目有更严格的要求。可接受的死逻辑示例可能包括：

打开模型

打开模型。

modelName = "slcov_powerwindow_deadlogic";
open_system(modelName);

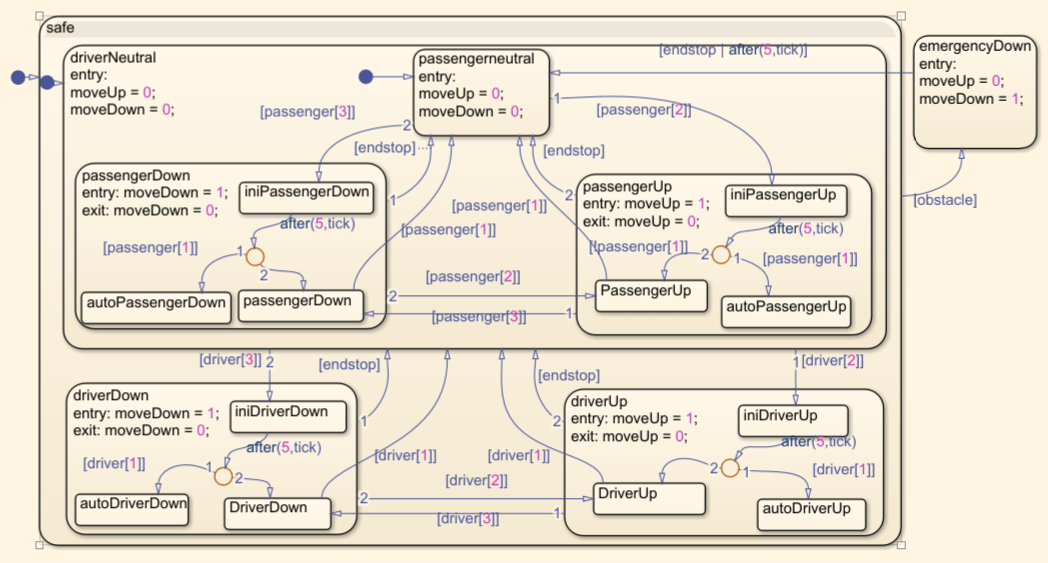

slcov_powerwindow_deadlogic 模型使用 Stateflow 图对电动车窗控制器进行建模。电动车窗控制器响应驾驶员和乘客的指令，将车窗向上或向下移动。如果电动车窗检测到障碍物，控制器会发出向下移动的指令一秒钟。如果驾驶员按下向下按钮的时间少于一秒钟，控制器将发出向下命令，直到到达终点或驾驶员按下向上按钮为止。

运行覆盖率分析

在 Simulink 工具栏的覆盖率选项卡上，点击分析覆盖率。或者，您也可以通过输入以下命令以编程方式运行覆盖率分析：

sim(modelName);
cvmodelview(covdata);

运行死逻辑检测

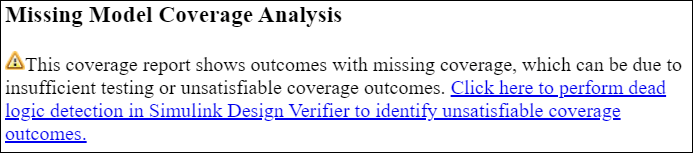

在覆盖率详情窗格中，向上滚动到缺失模型覆盖率分析部分。当模型包含未满足的覆盖率结果时，将显示此部分。

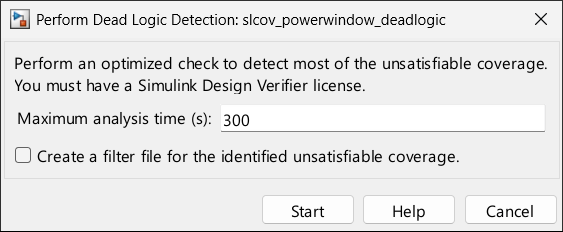

点击链接打开执行死逻辑检测对话框。

使用此对话框设置最大分析时间，并指定是否创建覆盖率过滤器，以及为 Simulink Design Verifier 识别的无效逻辑添加理由规则。作为最佳做法，审查失效逻辑检测分析结果，解决因设计错误导致的失效逻辑，并手动申述可接受的失效逻辑的合理性。如果您的型号需要 DO-178 或 ISO26262 认证，则不建议使用为已识别的不满足的覆盖率创建过滤器文件选项。

点击开始。

分析死逻辑检测结果

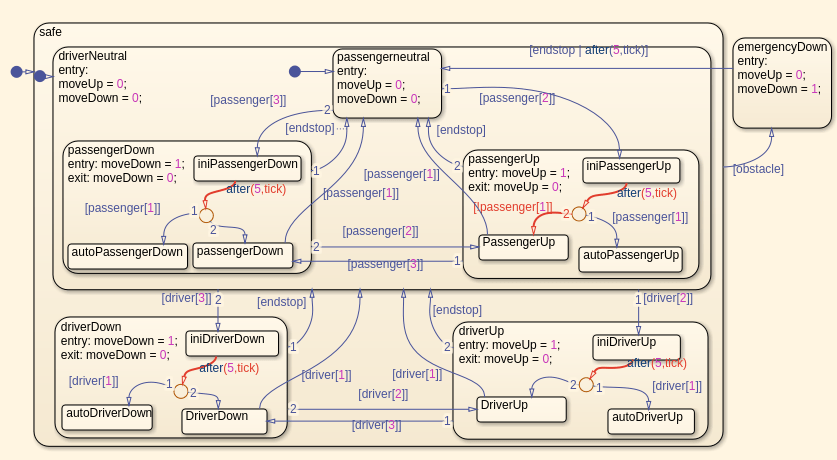

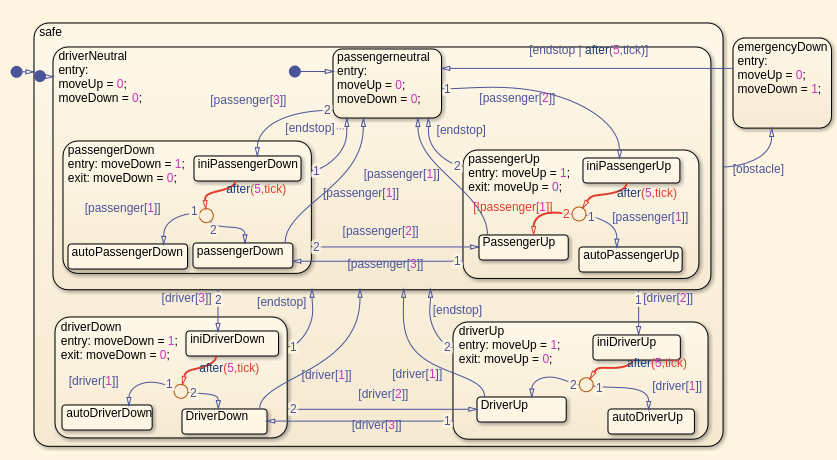

分析完成后，双击 Stateflow 图 control。Simulink Design Verifier 会用红色突出显示死逻辑。在这个示例中，分析结果显示有五个条件是无效逻辑。

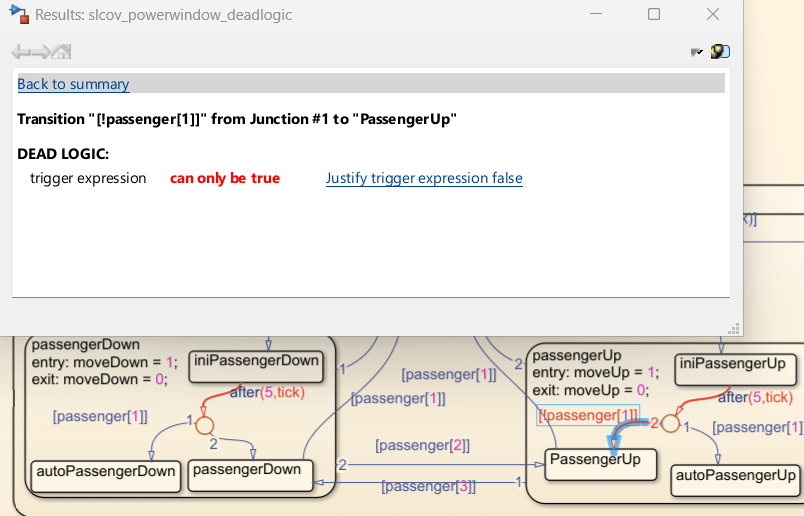

点击 passengerUp 子图中的 [!passenger[1]] 过渡。结果窗口显示有关失效逻辑的信息。

解决与死逻辑相关的缺失覆盖率问题

在 passengerUp 子状态中，从 iniPassengerUp 状态转换出来可以走两条路径。当 passenger[1] 为真时，图会转换到 autoPassengerUp 状态；当 passenger[1] 为假时，图表会进行另一种转换。在此图中，另一个转换包含决策 [!passenger[1]]。因为该图使用 C 作为动作语言，所以 ! 是 NOT 运算符，这使得 !passenger[1] 与 passenger[1] 相反。这意味着 [!passenger[1]] 转换永远不会为假，因为在任何为假的情况下，图都会改为 [passenger[1]] 转换。发生这种情况时，逻辑就过于复杂了。

解决覆盖率不足的问题有两种方法：

在这个示例中，过度指定的转换并没有给模型增加任何内容。在模型中，点击 passengerUp 子状态内的 [!passenger[1]] 转换，删除转换条件，然后点击画布上的任意位置退出状态编辑。

点击关闭关闭 Simulink Design Verifier 结果，然后再次点击分析覆盖率。要再次分析失效逻辑，请在覆盖率详情中，滚动到缺失模型覆盖率分析，点击链接，然后点击开始。Simulink Design Verifier 无法识别从 iniPassengerUp 的第二次转换中的死逻辑。

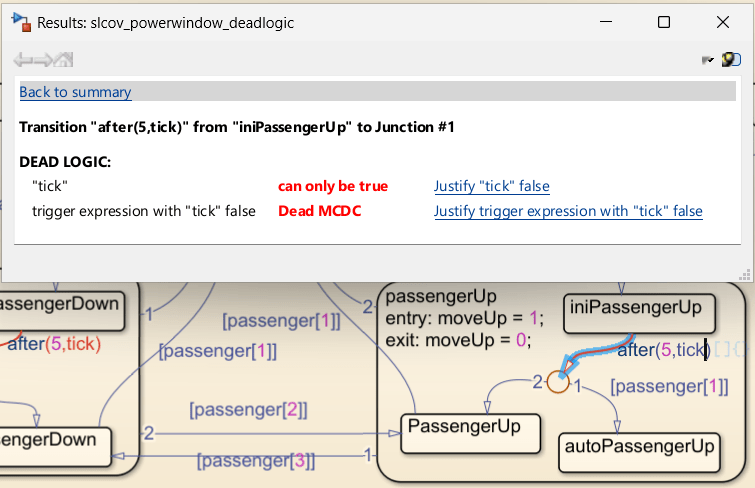

点击包含条件 after(5,tick) 的 iniPassengerUp 子状态的转换。

结果窗口显示两个覆盖率结果，因为即使您未启用这些指标，Simulink Design Verifier 也会分析决策、条件和 MCDC 结果的死逻辑。在结果窗口中，单击申述 "tick" 为假，以申述缺失的条件结果；单击使用 "tick" 为假的触发表达式申述，以申述缺失的 MCDC 结果。当您点击 Simulink Design Verifier 结果中的申述链接时，将打开过滤器资源管理器窗口。在过滤器资源管理器中，您可以为过滤器命名、添加描述，并为过滤器规则添加理由。在本示例中，将过滤器名称设置为 filter_tick，将描述设置为 Filter dead logic associated with tick，并将理由设置为 tick dead logic，然后点击应用。在保存过滤器对话框中，将文件名设置为 filter_tick，然后点击保存。

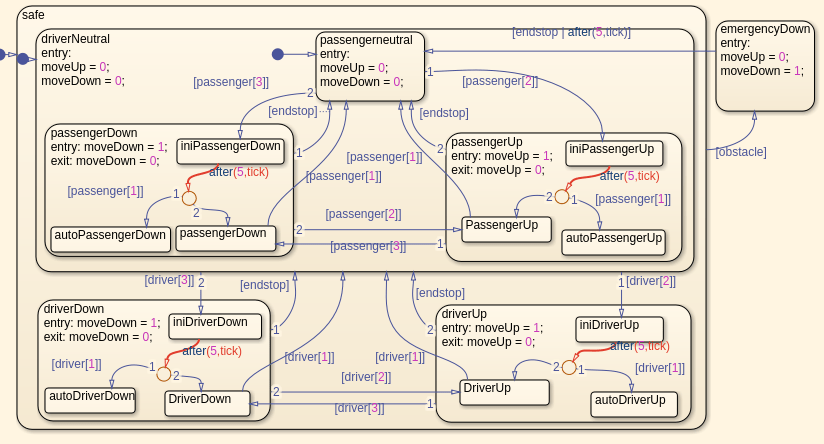

应用过滤器后，将打开覆盖率详细信息窗格，并突出显示模型上的覆盖率结果。要返回 Simulink Design Verifier 结果，请在 Simulink Design Verifier 结果摘要窗口中，点击突出显示模型分析结果。图中有四个刻度事件，每个刻度事件包含一个不满足的决策结果和一个不满足的 MCDC 结果。检查并决定是修复还是为每条失效逻辑创建过滤器规则。
