plot

模型 ex_vdp_simout_plot 配置为记录信号、输出和状态，并将所有记录的数据作为单个仿真输出返回。您可以使用 plot 函数在仿真数据检查器中绘制仿真结果。

仿真模型。该模型使用 Dataset 格式记录数据，因此所有记录的数据都会在仿真期间流向仿真数据检查器。

mdl = "ex_vdp_simout_plot";
open_system(mdl)
out = sim(mdl);

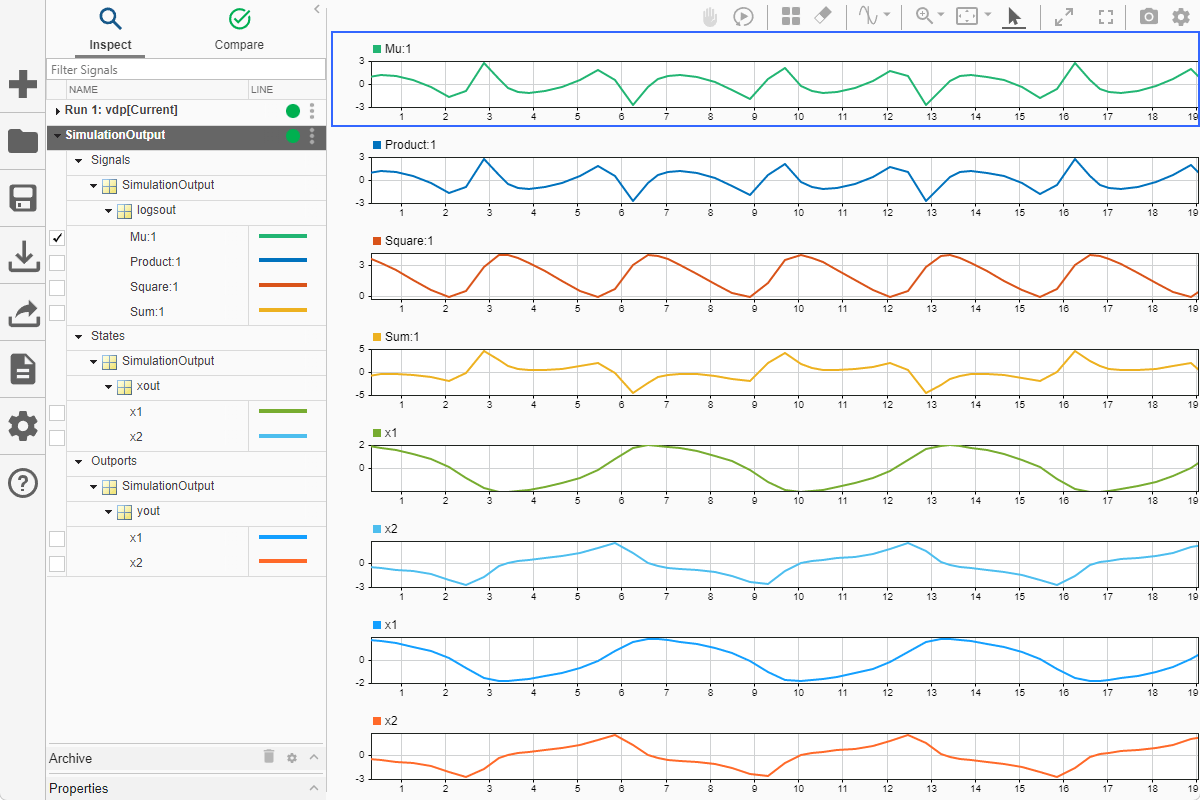

使用 plot 函数在仿真数据检查器中绘制所有仿真结果。仿真数据检查器更新为 1-by-8 布局并在每个子图上绘制一个信号。

plot(out)

您还可以使用 plot 函数绘制单个信号或仿真结果子集的数据。当您绘制单个信号的数据时，仿真数据检查器总是将该信号的数据导入到新的运行中。

Simulink.SimulationOutput 对象包含每个日志变量的属性。访问属性 logsout 中的信号记录数据。

logsout = out.logsout

logsout =
Simulink.SimulationData.Dataset 'logsout' with 4 elements

                         Name  BlockPath
                         ____  __________________________
    1  [1x1 Signal]      ''    ex_vdp_simout_plot/Fcn
    2  [1x1 Signal]      ''    ex_vdp_simout_plot/Mu
    3  [1x1 Signal]      ''    ex_vdp_simout_plot/Product
    4  [1x1 Signal]      ''    ex_vdp_simout_plot/Sum

  - Use braces { } to access, modify, or add elements using index.

使用 Dataset 对象的 get 函数来访问第一个元素的数据，该元素包含单个记录信号的数据。

sig1 = get(logsout,1);

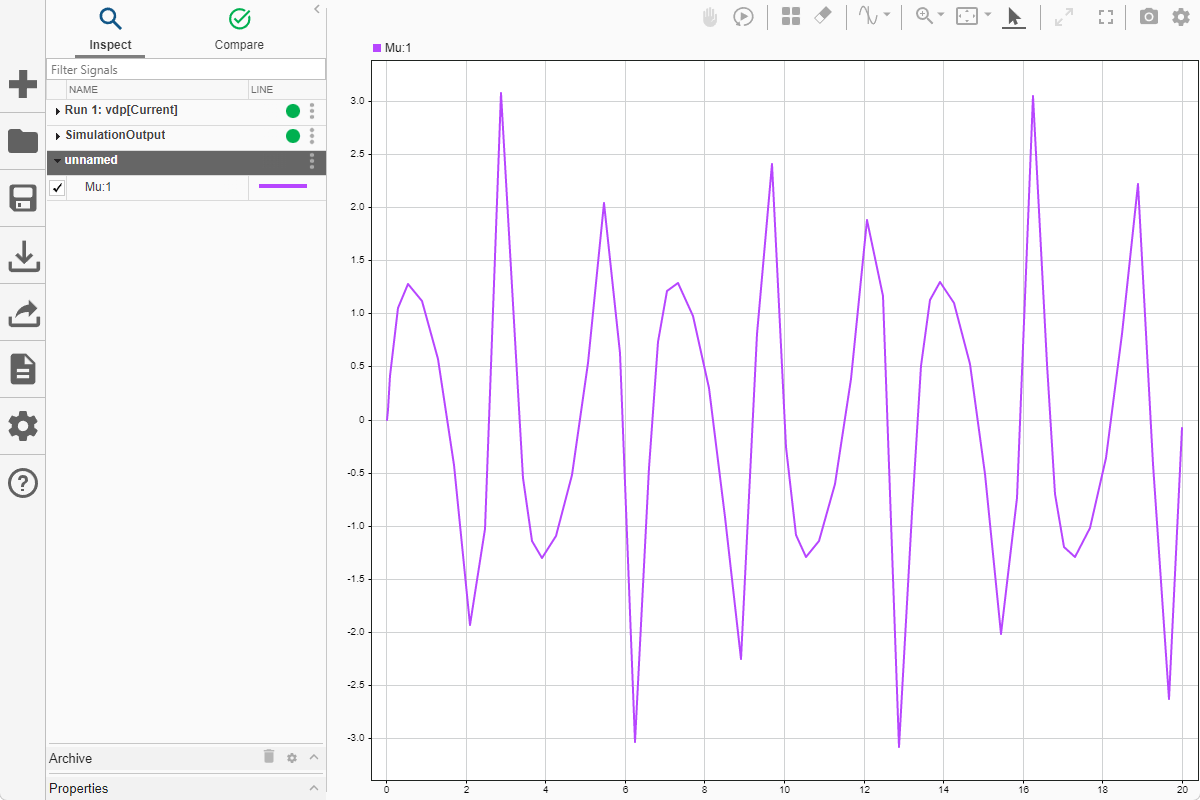

当您绘制信号数据时，仿真数据检查器会将信号导入新运行，将布局更新为 1-by-1，并绘制信号。

plot(sig1)

创建两个 timeseries 对象。

ts1 = timeseries([0;20],[0;10]);
ts2 = timeseries([0;40],[0;10]);

创建一个 Dataset 对象。然后，将 timeseries 对象添加到 Dataset 对象。

ds = Simulink.SimulationData.Dataset;
ds = addElement(ds,ts1,"timeseries1");
ds = addElement(ds,ts2,"timeseries2");

在仿真数据检查器中绘制 Dataset 对象。

plot(ds)
