stateflow

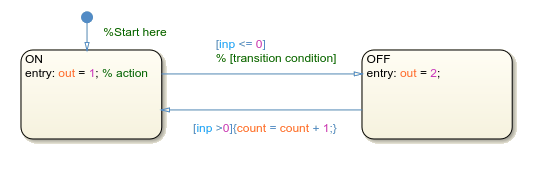

使用简单 Stateflow 图模板创建具有两个状态的 Stateflow 图。有关设计简单 Stateflow 图的详细信息，请参阅构造并运行 Stateflow 图。

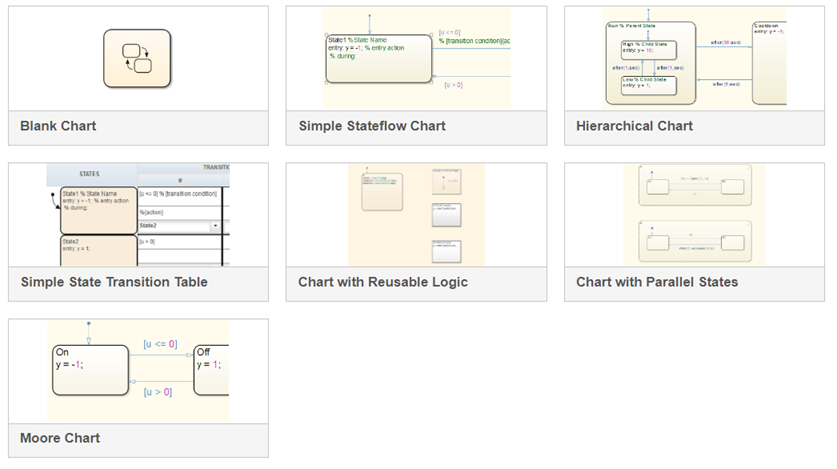

使用 stateflow 命令打开 Simulink 起始页的 Stateflow 部分。单击简单 Stateflow 图。

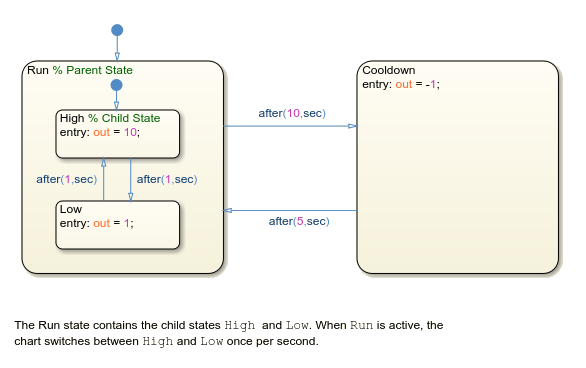

使用分层图模板创建一个具有嵌套子状态的 Stateflow 图。有关父状态和子状态的详细信息，请参阅Create Parent and Child Operating Modes。

使用 stateflow 命令打开 Simulink 起始页的 Stateflow 部分。点击分层图。

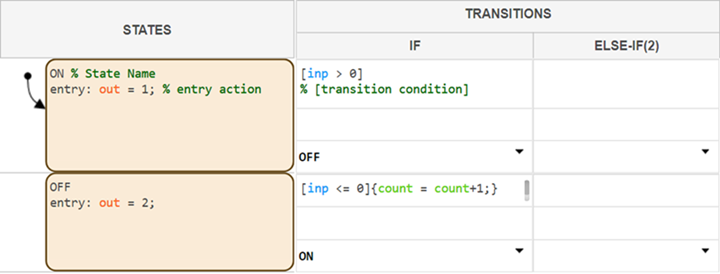

使用简单状态转移表模板创建具有两个状态的状态转移表。有关状态转移表的详细信息，请参阅使用状态转移表对有限状态机建模。

使用 stateflow 命令打开 Simulink 起始页的 Stateflow 部分。点击简单状态转移表。

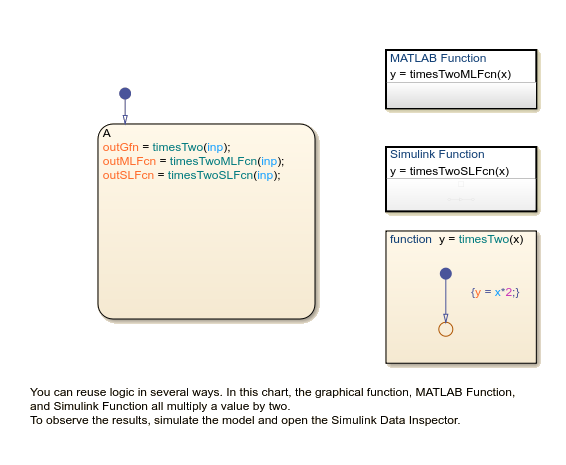

使用具有可重用逻辑的图模板创建一个 Stateflow 图，在其中包括一个 MATLAB 函数、一个 Simulink 函数和一个图形函数。有关可重用逻辑的详细信息，请参阅通过定义 MATLAB 函数重用 MATLAB 代码和在 Stateflow 图中重用 Simulink 函数。

使用 stateflow 命令打开 Simulink 起始页的 Stateflow 部分。点击具有可重用逻辑的图。

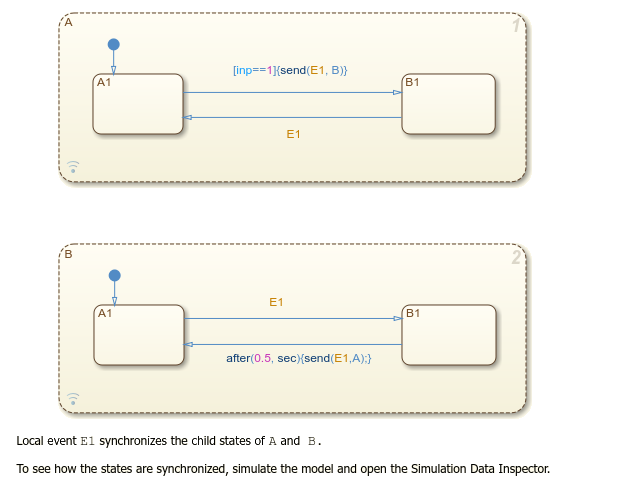

使用具有并行状态的图模板创建一个具有两个并行状态的 Stateflow 图。有关并行状态的详细信息，请参阅使用并行分解对同步子系统建模。

使用 stateflow 命令打开 Simulink 起始页的 Stateflow 部分。点击具有并行状态的图。

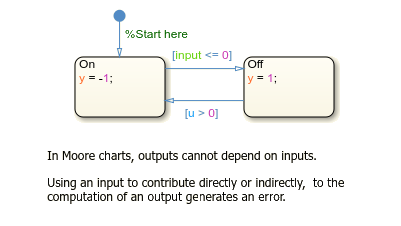

使用摩尔图模板创建一个摩尔图。摩尔图是一种 Stateflow 图，它的输出不依赖于输入、上一个输出，或者时序逻辑。有关摩尔图的详细信息，请参阅米利和摩尔状态机概述。

使用 stateflow 命令打开 Simulink 起始页的 Stateflow 部分。点击摩尔图。
