读取 BiSS-C 绝对编码器的位置

此示例使用:

本示例展示了如何使用双向串行/同步连续 (BiSS-C) 打开协议在单向模式下读取绝对编码器的位置。本示例使用 C2000™ Microcontroller Blockset，利用 TI C2000 外设（如 CLB、SPI、ePWM、X-BAR 和 GPIO）实现 BiSS-C 协议。

使用此示例，您可以：

配置 CLB、SPI、ePWM、X-BAR 和 GPIO 等外围模块，以设计和实现 BiSS-C 协议。
生成控制器代码并将其加载到硬件板上。
执行监控和调谐操作，以监控主机上的位置信号。

BiSS-C 接口

BiSS-C 模式（单向）是一种快速同步串行接口，用于从编码器获取位置数据。控制器控制位置获取时间和数据传输速度，编码器将位置数据传输给控制器。

该接口由两对单向差分线路组成：

控制器时钟信号（图中表示为 MA）将位置获取请求和时间信息（时钟）从控制器传输到编码器。
编码器数据输出（图中表示为 SLO）将位置数据从编码器传输到控制器，并与 MA 同步。

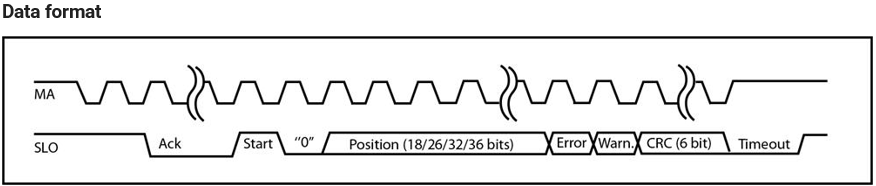

此图显示了 BiSS-C 协议的数据格式。

简介

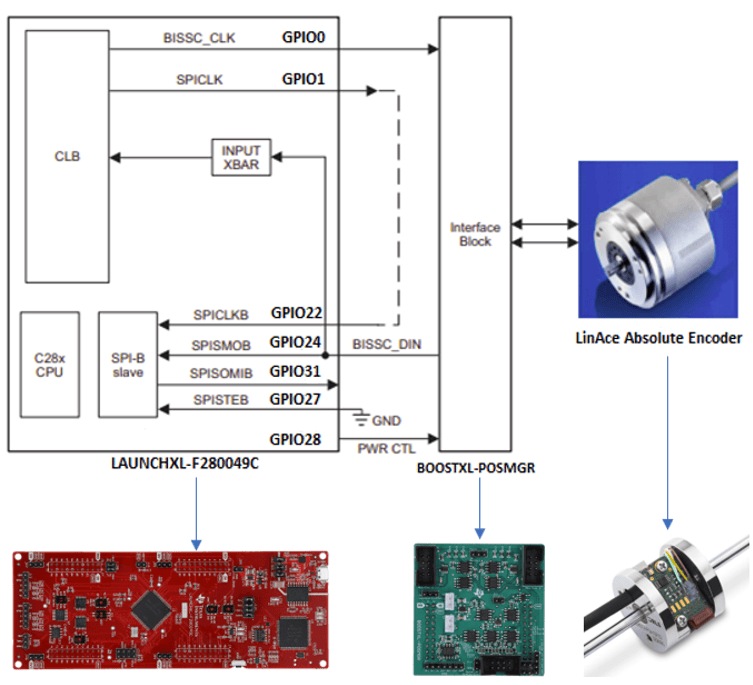

BiSS 协议通过 TI BOOSTXL-POSMGR 位置管理器增强包在 TI C2000 F280049C MCU 上实现，用于连接 LinAce 的线性轴绝对编码器。BiSS-C 接口的通信主要通过 CPU (C28x)、可配置逻辑块 (CLB)、串行外设接口 (SPI) 和设备互连 (X-BAR) 来实现。

CLB 配置为生成 BiSS-C 协议时钟信号（BiSSC_CLK 和 SPICLK）。

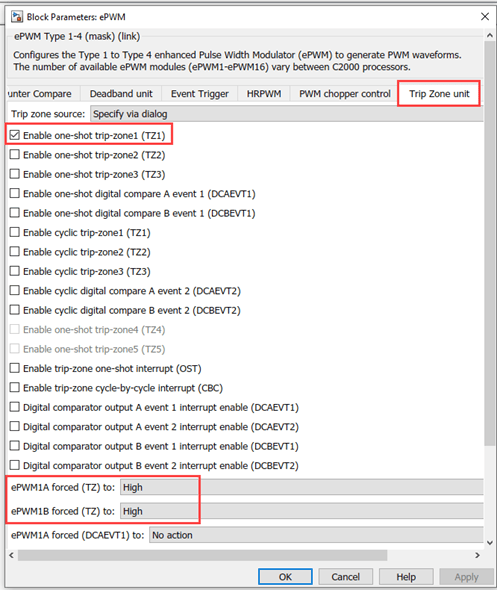

BiSS-C 协议时钟信号通过 ePWM 通道（GPIO0 和 1）发送。

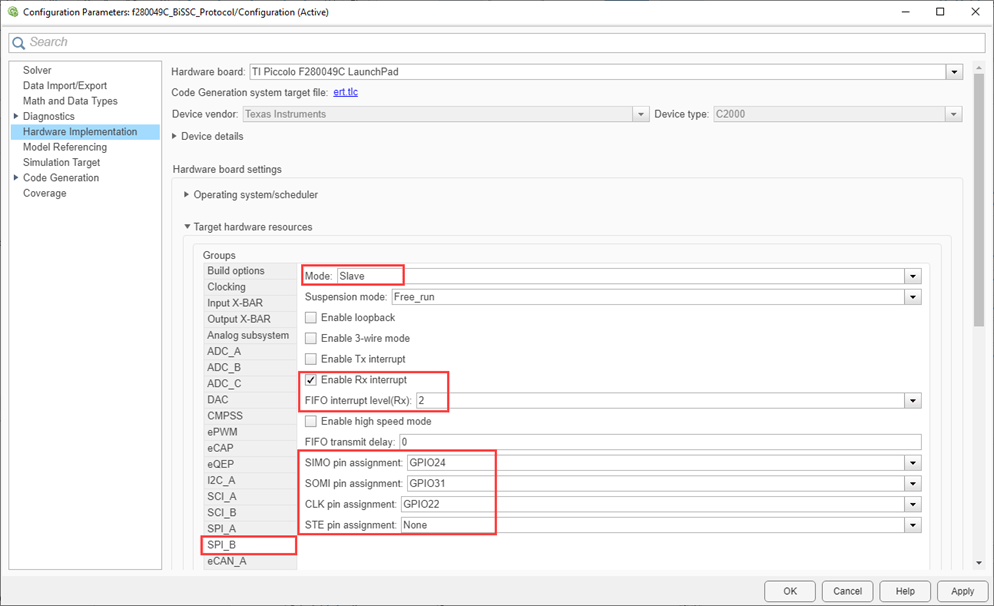

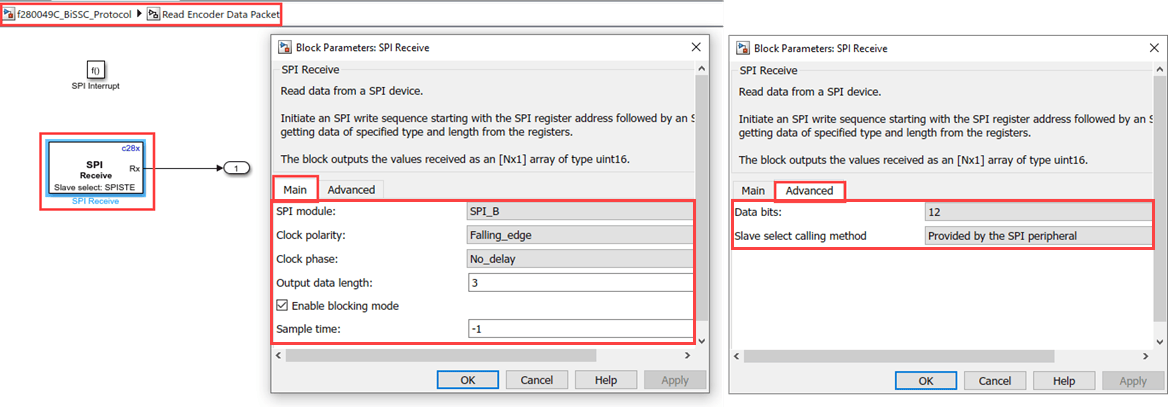

SPI 执行编码器数据接收功能。
输入 X-BAR 配置为使 CLB 能够监视 SPISIMO 信号以检测启动脉冲，并相应地调整接收时钟 (SPICLK) 的相位。

实现

本工作流程描述了针对 TI F280049C Launchpad 的 BiSS-C 实现。

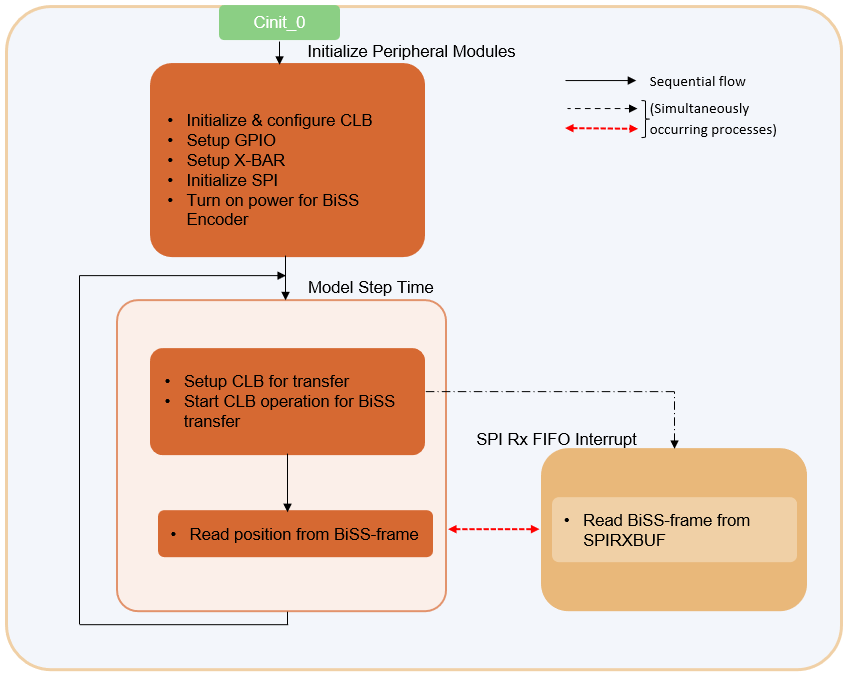

CPU 根据 LinAce 编码器的数据包格式，为当前的 BiSS-C 命令设置 CLB，如下所示：

在模型的每个步骤时间，CPU 都会设置 CLB 操作以生成 BiSS-C 命令来读取编码器位置。
CLB TILE3 在 CLB 模块内生成 2MHz 参考时钟，并生成时钟脉冲数（BiSS_CLK-49 个脉冲和 SPICLK-36 个脉冲），包括这两个时钟的边沿位置，该位置由 CLB TILE1 以该速率精确控制。
从编码器接收到数据包后，会产生一个 SPI 中断。然后 CPU 从 SPI 接收 FIFO 读取并解码编码器位置。

必需的硬件

可用模型

您可以使用 f280049C_BiSSC_Protocol.slx 生成代码并将其加载到 F280049C LaunchPad 上。

硬件连接

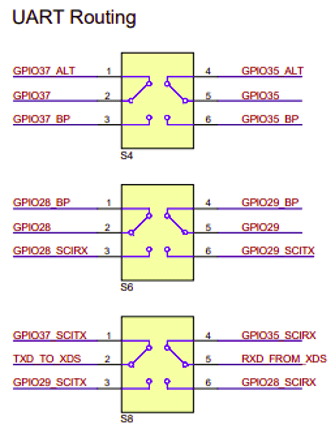

将德州仪器 Piccolo F280049C LaunchPad 连接到德州仪器 BOOSTXL-POSMGR。有关详细信息，请参阅将 F280049C LaunchPad 连接到 BOOSTXL-POSMGR。
将德州仪器 BOOSTXL-POSMGR 连接到 BiSS-C 绝对编码器。有关详细信息，请参阅将 BOOSTXL-POSMGR 连接到绝对编码器。

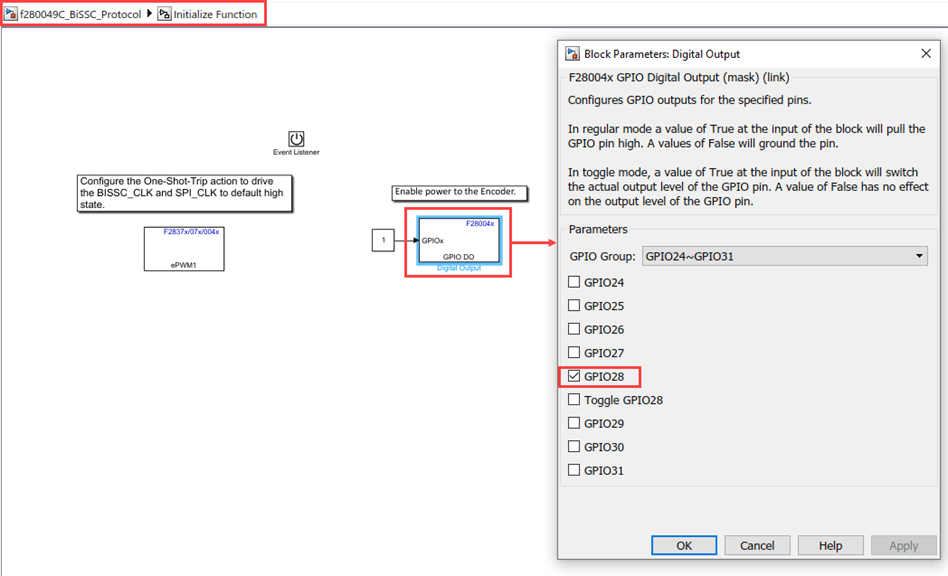

编码器连接。有关详细信息，请参阅编码器连接。

模型

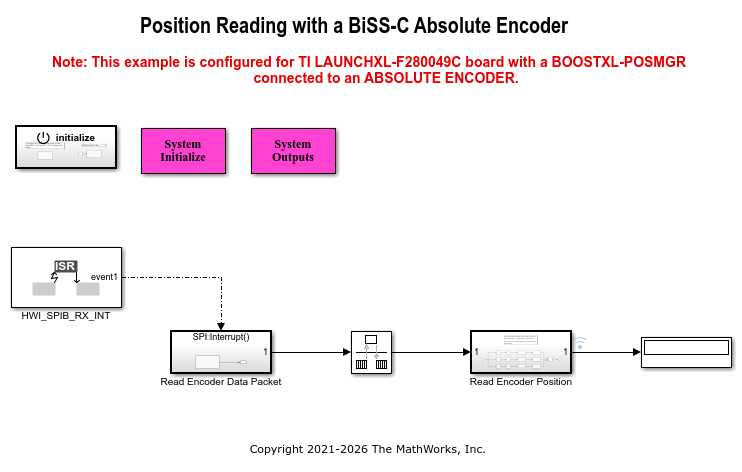

打开 f280049C_BiSSC_Protocol.slx 模型。

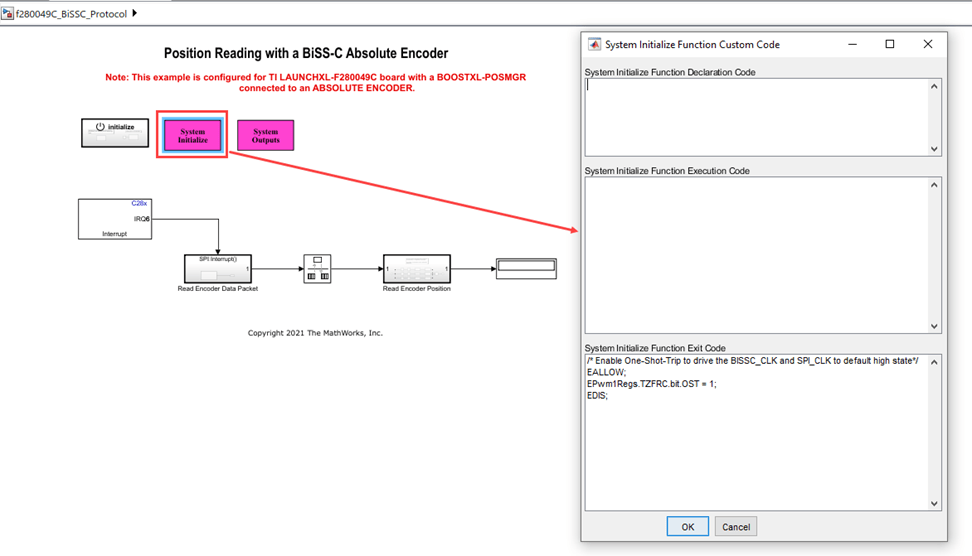

本示例演示如何从 MCU（控制器）生成 BiSS-C 命令，以从编码器读取位置值。

任务 1 - 使用 BiSS-C 绝对式编码器模型配置和运行位置读取

1.打开 f280049C_BiSSC_Protocol.slx 模型。该模型专为 TI Piccolo F280049C LaunchPad 硬件配置。

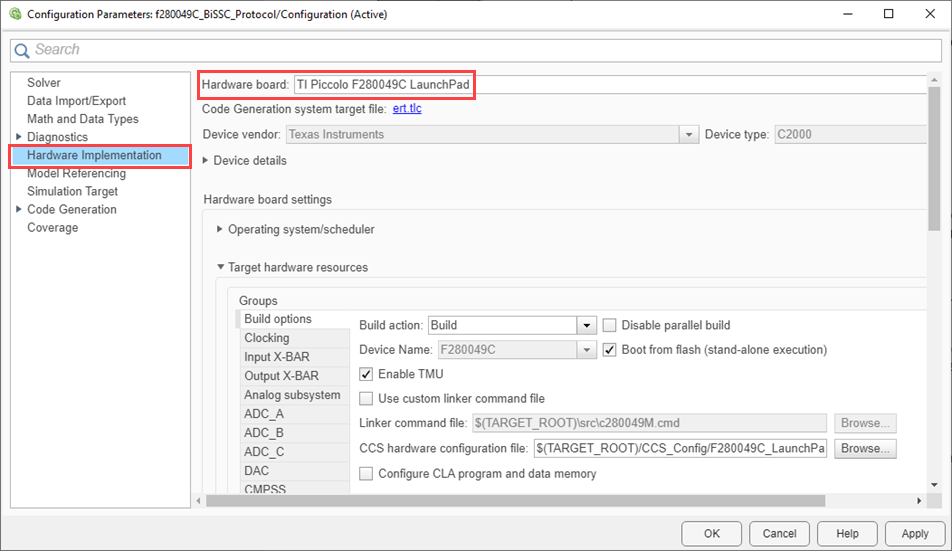

2.要在其他 TI C2000 处理器上运行该模型，首先按 Ctrl+E 打开配置参数对话框。然后，通过导航到硬件实现 > 硬件板选择所需的硬件板。

注意：确保 BOOSTXL-POSMGR 通过正确的引脚映射连接到选定的硬件板。

3.按照任务 2 中所示，对模型中的外围设备进行配置。如果想在其他硬件板上运行此示例，可以使用相同的参数值。

任务 2 - 外围设备配置

设置此模型的外围模块配置。双击模块即可打开模块参数配置。如果想在其他硬件板上运行此示例，可以使用相同的参数值。

CLB Tile、CLB X-BAR、Input X-bar、ePWM 配置为生成 BiSS Clock 和 SPI clock。

CLB

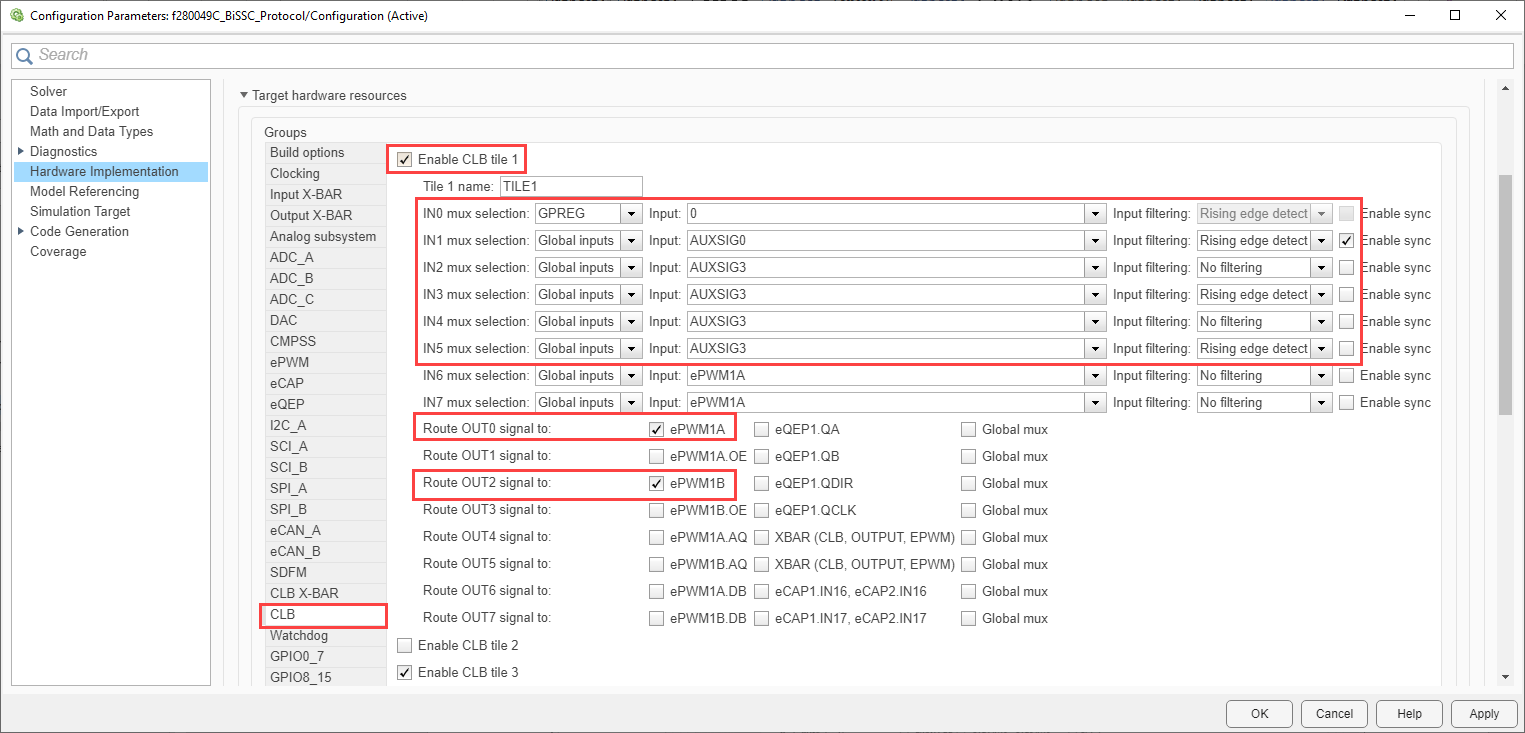

对于 CLB Tile 1：

配置 Tile 边界 IN0 的 GPREG 以控制时钟生成序列。

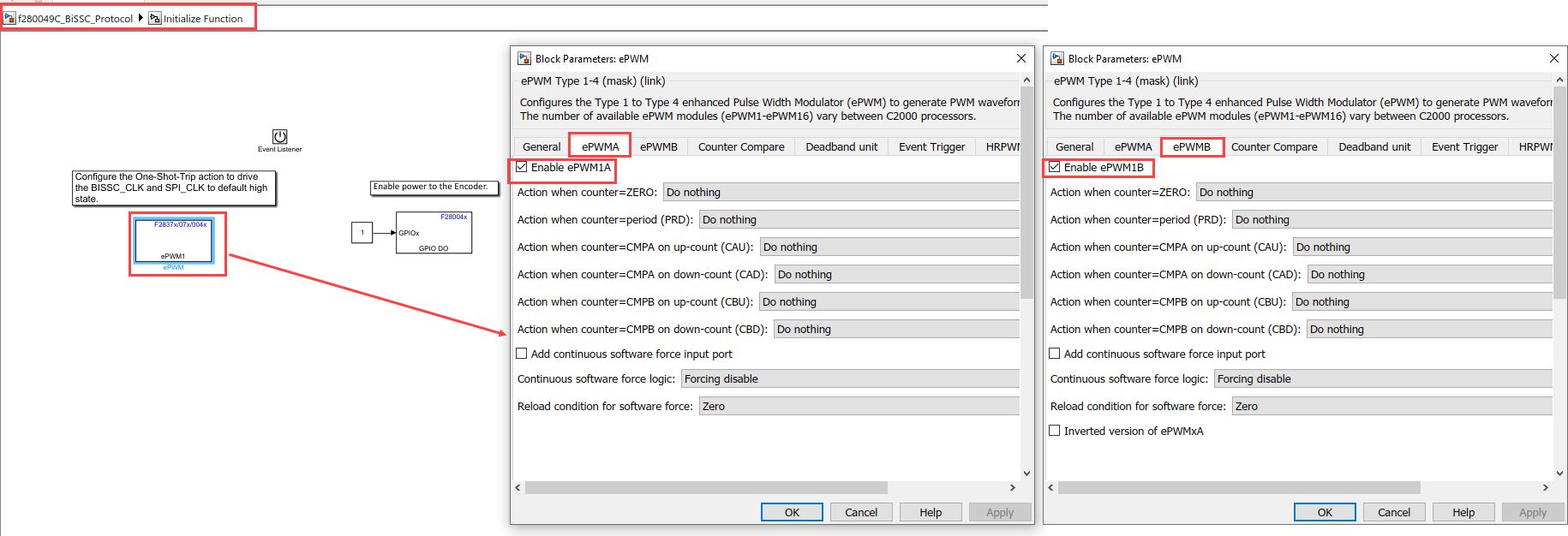

在 TILE1 上生成的 BISSC_CLK 和 SPICLK 时钟输出被路由到 ePWM1A 和 ePWM1B 输出引脚。其余的瓦片边界配置将在后续章节中进行解释。

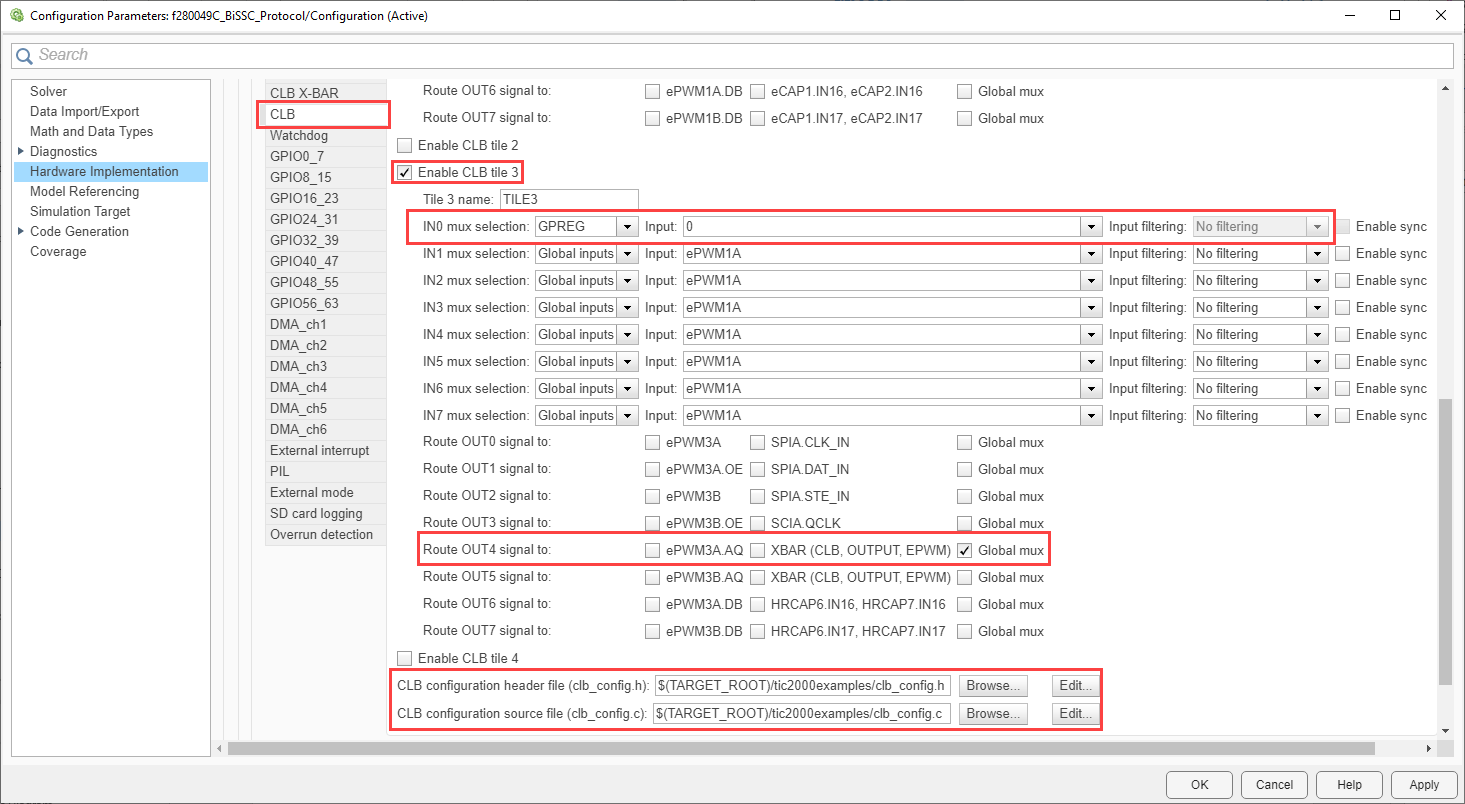

对于 CLB Tile 3：

TILE3 边界 IN0 的 GPREG 设置
TILE3 OUT4 被路由到全局多路复用器，然后在 CLB X-BAR 中配置为供 TILE1 使用。

CLB 配置文件，即由 CCS CLB 配置工具生成的头文件和源文件，被导入到 Simulink 模型中。有关如何配置头文件和源文件的详细信息，请参阅用于时钟生成的 CLB 逻辑。

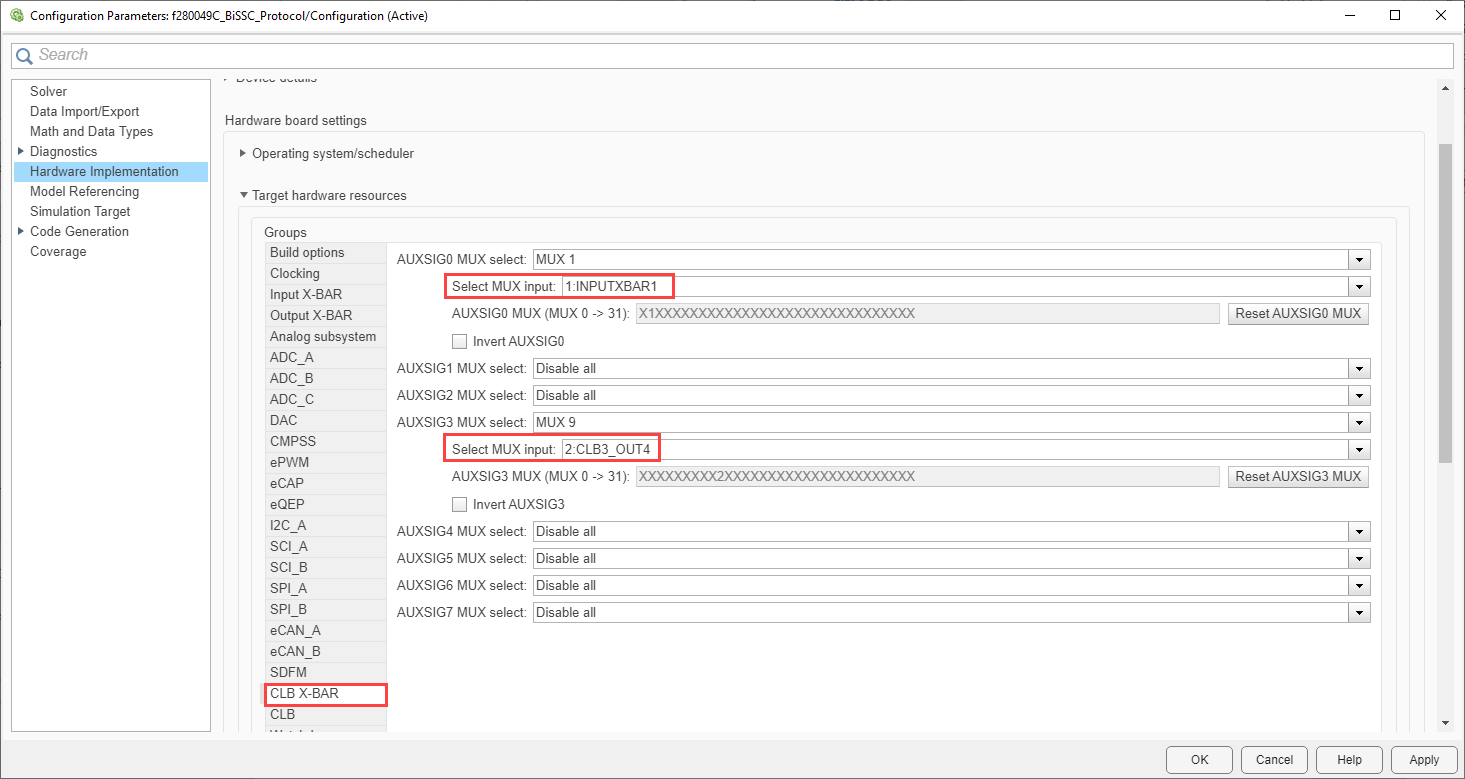

CLB X-BAR

AUXSIG0 Mux 选择配置为将 INPUTXBAR1 即 BISSC_DIN 线连接到 TILE1 BOUNDARY IN1 的输入。
AUXSIG3 多路复用器选择配置为将 CLB3_OUT4（TILE1 的 2MHz 时钟源）连接到 TILE1_BOUNDARY 的输入端 in2、in3、in4 和 in5。

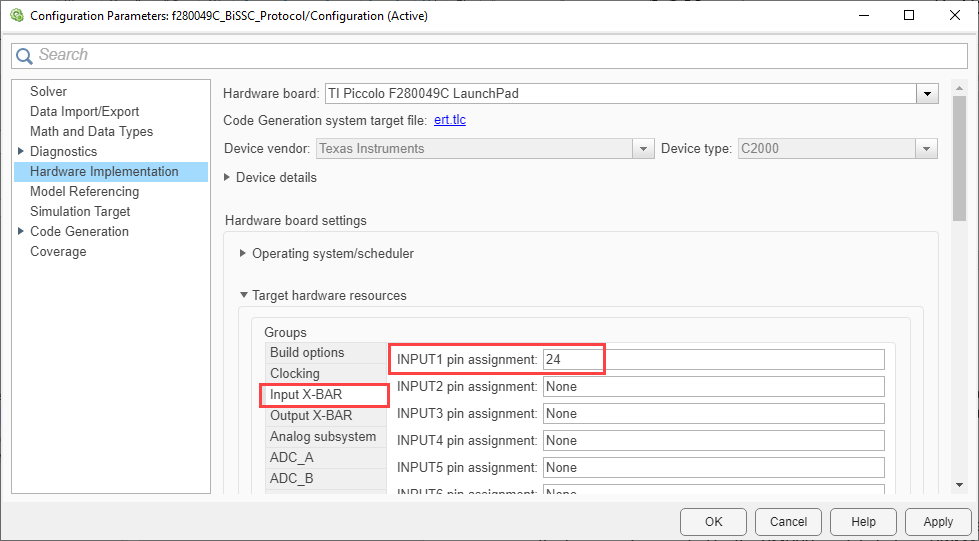

输入 X-BAR

在 INPUT X-BAR INPUT1 中配置了通过 GPIO24(BISSC_DIN) 线生成编码器响应的 SPIB_SIMO。
此设置允许 TILE1_FSM_1 在 TILE1 内部读取编码器启动脉冲，然后由 TILE1_FSM_2 触发 TILE1_COUNTER_2 生成 SPICLK 时钟周期以读取数据包。
