geoglobe
创建地理球体
说明
geoglobe( 通过一个或多个名称-值参数为球体指定附加选项。在所有其他输入参数之后指定选项。有关选项列表，请参阅 parent,Name=Value)GeographicGlobe。
g = geoglobe(___) 返回一个 GeographicGlobe 对象。此语法可用于控制地理球体的属性。
示例

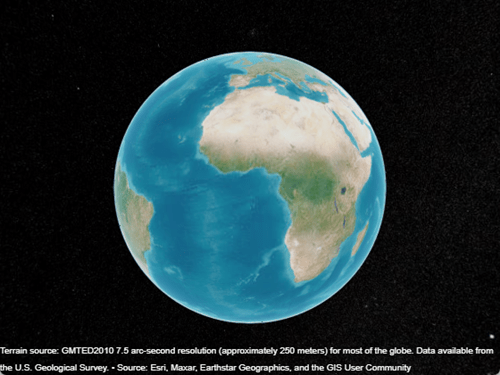

在使用 uifigure 函数创建的图窗中显示一个地理球体。
uif = uifigure; g = geoglobe(uif);

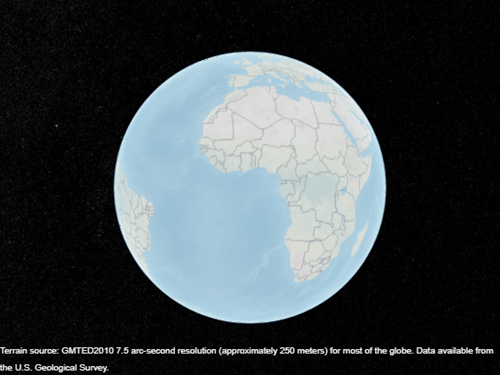

制作一个地理球体。使用名称-值参数指定底图。
uif = uifigure;
g = geoglobe(uif,Basemap="landcover");

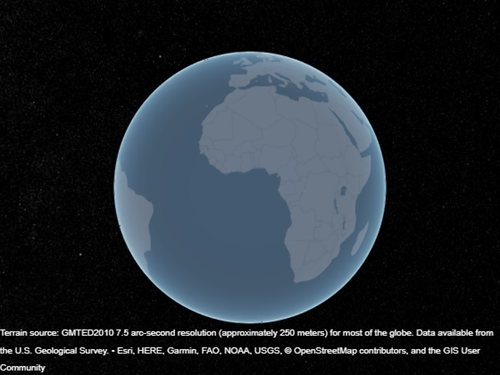

使用 geobasemap 函数更改现有地理球体的底图。
geobasemap(g,"streets-dark")
创建一个填满整个图窗区域的选项卡组。要使组填满图窗，请将组的宽度和高度设置为图窗对应的宽度和高度。然后，在每个标签页中显示一个地理球体。
uif = uifigure; pos = [0 0 uif.Position(3) uif.Position(4)]; tgroup = uitabgroup(uif,Position=pos); tab1 = uitab(tgroup,Title="Default Basemap"); g1 = geoglobe(tab1); tab2 = uitab(tgroup,Title="Gray Terrain Basemap"); g2 = geoglobe(tab2,Basemap="grayterrain");
使用getframe函数捕获地理球体的图像。然后，使用imwrite函数将捕获的图像写入文件。
制作一个地理球体。
uif = uifigure; g = geoglobe(uif);
将无人机路径读取到工作空间中，作为地理空间表。从表格中提取纬度、经度和大地水准面高度值。然后，在地理球体上显示该路径。
T = readgeotable("sample_uavtrack.gpx",Layer="track_points"); lat = T.Shape.Latitude; lon = T.Shape.Longitude; h = T.Elevation; geoplot3(g,lat,lon,h,"c",LineWidth=2,HeightReference="geoid")

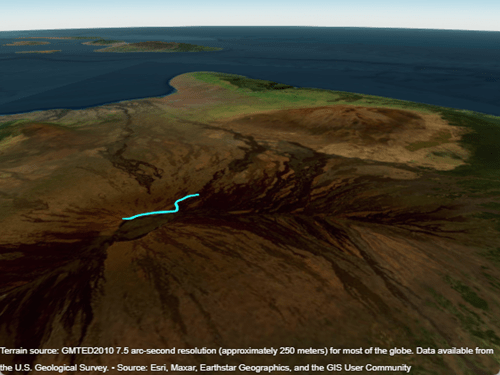

通过设置相机位置、俯仰角和偏航角来改变视角。
campos(g,19.25,-155.45,2e4) campitch(g,-25) camheading(g,-15)
使用 drawnow 函数将待处理的更新应用到球体。然后，拍摄一张地理球体的图像。指定存储球体的图窗作为 getframe 函数的输入。
drawnow F = getframe(uif);

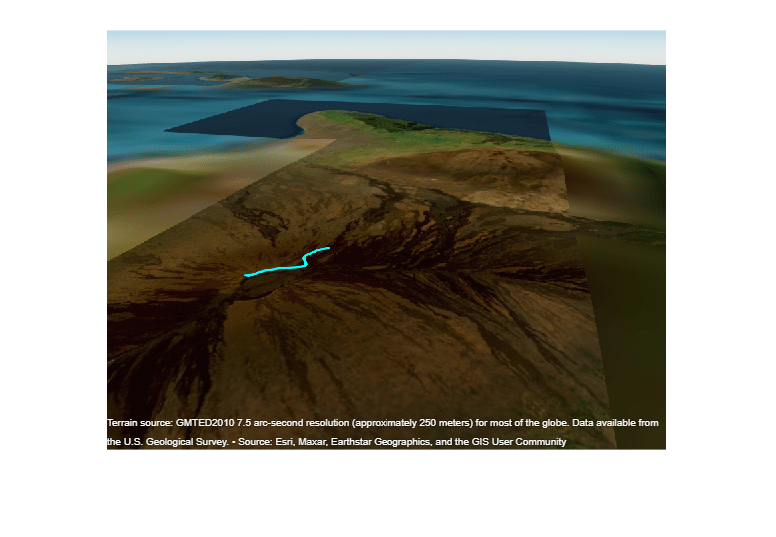

输出 F 是一个结构体，其 cdata 字段用于存储捕获的图像数据。在新图中显示该图像。
figure imshow(F.cdata)
将捕获的图像写入文件。
imwrite(F.cdata,"globeImage.png")输入参数
名称-值参数
将可选参量对组指定为 Name1=Value1,...,NameN=ValueN，其中 Name 是参量名称，Value 是对应的值。名称-值参量必须出现在其他参量之后，但对各个参量对组的顺序没有要求。
示例: geoglobe(uif,Basemap="streets") 设置地理球体的底图。
如果使用的是 R2021a 之前的版本，请使用逗号分隔每个名称和值，并用引号将 Name 引起来。
示例: geoglobe(uif,"Basemap","streets") 设置地理球体的底图。
注意
使用名称-值参数为本函数创建的 GeographicGlobe 对象的属性指定值。此处列出的属性仅为子集。完整列表请参阅 GeographicGlobe。
用于绘制数据的坐标系，指定为下表所列值之一。表格中的六幅底图是使用 Natural Earth 创建的瓦片数据集。其中五幅底图是由 Esri® 托管的高缩放级别地图。
|
|
由高分辨率卫星影像构成的完整全球底图。 由 Esri 托管。 |
|
通用道路地图，强调道路与交通网络的准确、清晰的样式设计。 由 Esri 托管。 |
|
|
地图设计旨在提供地理背景，同时在浅色背景上突出显示用户数据。 由 Esri 托管。 |
|
地图设计旨在提供地理背景信息，同时在深色背景上突出显示用户数据。 由 Esri 托管。 |
|
|
通用地图，采用样式化处理以呈现地形特征。 由 Esri 托管。 |
|
结合卫星衍生的土地覆盖数据、阴影地形和海底地形图的地图。轻盈自然的配色方案适用于主题地图和参考地图。 使用 Natural Earth 创建。 |
|
|
阴影浮雕图与土地覆盖色调相融合。潮湿的低地一片青翠，干旱的低地则呈现褐色。 使用 Natural Earth 创建。 |
|
灰度地形图。阴影浮雕法既突出了高山，也突出了低地中的微地形。 使用 Natural Earth 创建。 |
|
|
双色陆海地图，陆地区域为浅绿色，水域区域为浅蓝色。 使用 Natural Earth 创建。 |
|
双色调陆海地图，陆地区域呈灰色，水域区域呈白色。 使用 Natural Earth 创建。 |
|
|
双色调陆海地图，陆地区域为浅灰色，水域区域为深灰色。此底图已随 MATLAB® 安装。 使用 Natural Earth 创建。 | 不适用。 | 使用 |
除 'darkwater' 外的所有底图均需 Internet 连接。'darkwater' 底图包含在 MATLAB 和 Mapping Toolbox™ 中。
若您无法持续访问 Internet，可通过附加组件浏览器将使用 Natural Earth 创建的底图下载至本地系统。由 Esri 托管的底图不可供下载。有关下载底图以及在本地系统上更改默认底图的更多信息，请参阅 Access Basemaps and Terrain for Geographic Globe。
由 Esri 托管的底图会定期更新。因此，您可能会发现随时间推移，您的可视化效果存在差异。
边界与区域标签的对齐方式是数据供应商提供的特征呈现方式，并不意味着 MathWorks® 对此予以认可。
示例: g = geoglobe(uifigure,'Basemap','bluegreen')
示例: g.Basemap = 'bluegreen'
数据类型: char | string
地形数据，指定为以下值之一：
'gmted2010'- 基于美国地质调查局 (USGS) 与国家地理空间情报局 (NGA) 的 GMTED2010 模型构建的全球瓦片地形数据，由 MathWorks 托管。使用'gmted2010'需要 Internet 连接。'none'- 无地形。字符串标量或字符向量 - 使用
addCustomTerrain函数添加的自定义地形名称。
大小和位置，指定为 [left bottom width height] 形式的四元素向量。默认情况下，MATLAB 以容器归一化的单位测量数值。要更改单位，请设置 Units 属性。
left和bottom元素定义了容器图窗、面板或选项卡的左下角到位置边界左下角的距离。width和height元素表示位置边界大小。
图中这条红线显示了地理球体的位置边界。
位置单位，指定为以下值之一。
Units | 描述 |
|---|---|
'normalized'（默认） | 以容器为基准进行归一化的单位，该容器通常是图窗或面板。容器的左下角是 (0,0)，右上角是 (1,1)。 |
'inches' | 英寸。 |
'centimeters' | 厘米。 |
'characters' | 基于图形根对象默认字体
|
'points' | 字体磅数。1 磅等于 1/72 英寸。 |
'pixels' | 像素。 在 Windows® 和 Macintosh 系统上，像素的大小为 1/96 英寸。此大小与您的系统分辨率无关。 在 Linux® 系统上，像素的大小由您的系统分辨率决定。 |
在对象创建过程中以名称-值对形式指定单位时，需先定义 Units 名称-值对，再定义使用该单位的名称-值对（例如 Position）。
限制
在实时编辑器中，地理球体会在独立窗口中显示，而非出现在实时脚本内。
在 Linux 上不支持使用 MATLAB Compiler™ 部署地理球体。
如果同时打开多个需要 WebGL 的窗口，地理球体可能会显示此错误：
Globe Viewer needs to close because the WebGL context has been lost.
详细信息
提示
若创建一个不带输出参数的地理球体，则可通过
findall函数在后续将球体赋值给变量。uif = uifigure; geoglobe(uif) g = findall(groot,Type="globe");如果存在多个地理球体，则
findall将返回一个球体对象的向量。uif = uifigure; geoglobe(uif) uif2 = uifigure; geoglobe(uif2) g = findall(groot,Type="globe")g = 2×1 GeographicGlobe array: GeographicGlobe GeographicGlobe
