alphaTriangulation

填充 alpha 形状的三角剖分

全页折叠

语法

tri = alphaTriangulation(shp)
tri = alphaTriangulation(shp,RegionID)
[tri,P] = alphaTriangulation(___)

说明

tri = alphaTriangulation(shp) 返回一个定义 alpha 形状的域的三角剖分。tri 中的每一行指定一个由顶点 ID（shp.Points 矩阵的行号）定义的三角形或四面体。

示例

tri = alphaTriangulation(shp,RegionID) 为 alpha 形状的某个区域返回一个三角剖分。RegionID 是该区域的 ID 并且 1 ≤ RegionID ≤ numRegions(shp)。

[tri,P] = alphaTriangulation(___) 支持任何上述语法，且返回一个顶点坐标矩阵 P。

示例

全部折叠

打开实时脚本

创建一个三维点集。

[x1, y1, z1] = sphere(24);
x1 = x1(:);
y1 = y1(:);
z1 = z1(:);
x2 = x1+5;
P = [x1 y1 z1; x2 y1 z1];
P = unique(P,'rows');

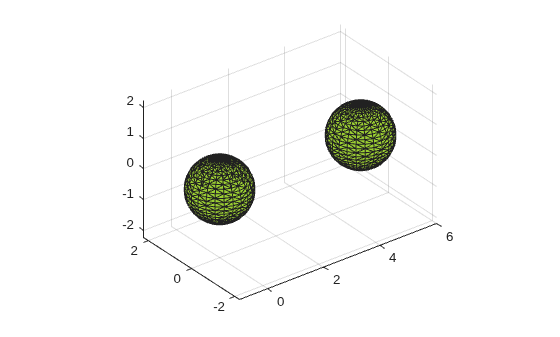

使用 alpha 半径 1 创建并绘制点云的 alpha 形状。

shp = alphaShape(P,1);
plot(shp)

Figure contains an axes object. The axes object contains an object of type patch.

使用 alphaTriangulation 恢复定义 alpha 形状的域的三角剖分。

tri = alphaTriangulation(shp);

计算构成 alpha 形状的四面体的总数。

numtetrahedra = size(tri,1)
numtetrahedra =
3828

输入参数

全部折叠

alpha 形状，指定为 alphaShape 对象。有关详细信息，请参阅 alphaShape。

示例: shp = alphaShape(x,y) 根据 (x,y) 点坐标创建一个二维 alphaShape 对象。

alpha 形状中区域的 ID 编号，指定为介于 1 和 numRegions(shp) 之间的一个正整数标量。

alpha 形状可以包含多个较小的区域，具体取决于点集和参数。其中每个较小的区域都分配有一个唯一的 RegionID，以便于依照从最大面积或体积到最小面积或体积的顺序对这些区域进行编号。例如，考虑使用包含两个区域的三维 alpha 形状。体积较大的区域的 RegionID 为 1，较小区域的 RegionID 为 2。

示例: shp.RegionThreshold = area(shp,numRegions(shp)-2); 隐藏二维 alpha 形状 shp 中的两个最小区域。

数据类型: double

输出参量

全部折叠

以矩阵形式返回的三角剖分。tri 的大小为 mtri×nv，其中 mtri 是 alpha 形状中的三角形或四面体的数目，nv 是顶点数。nv 的值为 3（对于二维 alpha 形状）和 4（对于三维 alpha 形状）。

您使用 alphaTriangulation 指定的输出数目可以更改在 tri 中使用的顶点索引。

以矩阵形式返回的顶点坐标。P 的大小为 N×dim，其中 N 是 alpha 形状中的点数，dim 为 2 或 3（对于二维或三维 alpha 形状）。

版本历史记录

在 R2014b 中推出
