copygraphics

将绘图或图形内容复制到剪贴板

自 R2020a 起

全页折叠

语法

copygraphics(obj)

copygraphics(obj,Name,Value)

说明

示例

copygraphics(obj) 将 obj 指定的图形对象的内容复制到系统剪贴板。图形对象可以是任何类型的坐标区、图窗、独立可视化、分块图布局或图窗内的容器。剪贴板内容可用于粘贴到其他应用程序和文档中。

示例

copygraphics(obj,Name,Value) 指定用于将内容复制到剪贴板的其他选项。例如，copygraphics(gca,'Resolution',300) 将当前坐标区的内容作为 300-DPI 图像复制到剪贴板。

示例

全部折叠

复制坐标区

打开实时脚本

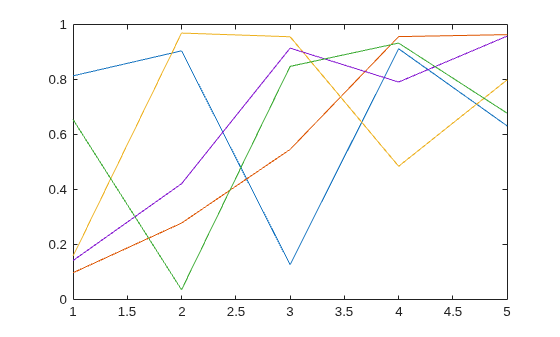

创建一个线图并获取当前坐标区。然后将该坐标区的内容复制到剪贴板。

plot(rand(5,5))
ax = gca;
copygraphics(ax)

指定图像分辨率

打开实时脚本

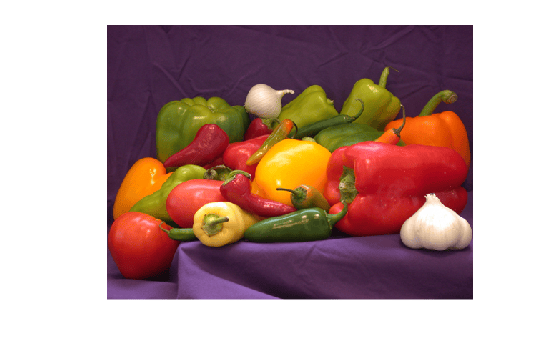

显示一个图像并获取当前坐标区。然后将该坐标区的内容复制为 300-DPI 图像。

I = imread('peppers.png');
imshow(I)
ax = gca;
copygraphics(ax,'Resolution',300)

复制图窗

打开实时脚本

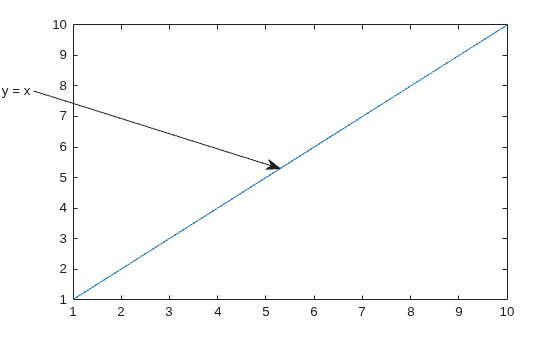

显示一个具有超出坐标区边界的注释的绘图。然后复制图窗中的内容。

plot(1:10)
annotation('textarrow',[0.06 0.5],[0.73 0.5],'String','y = x ')
f = gcf;
copygraphics(f)

将图复制为向量图

打开实时脚本

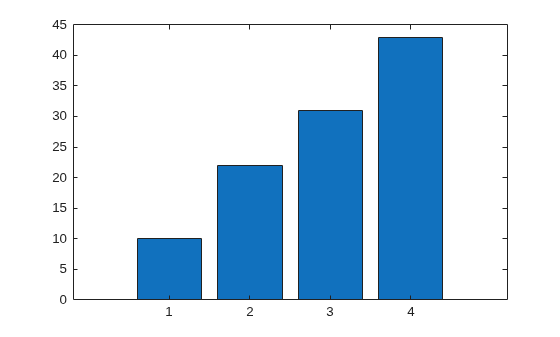

显示一个条形图并获取当前坐标区。然后将坐标区的内容复制为向量图。

bar([10 22 31 43])
ax = gca;
copygraphics(ax,'ContentType','vector')

复制分块图布局

打开实时脚本

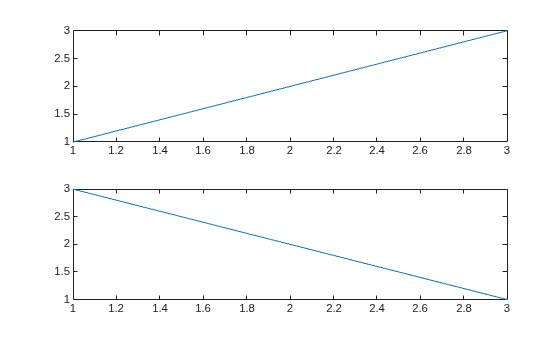

在分块图布局中显示两个绘图。然后通过将 TiledChartLayout 对象传递给 copygraphics 函数，将这两个绘图复制到剪贴板。

t = tiledlayout(2,1);
nexttile
plot([1 2 3])
nexttile
plot([3 2 1])
copygraphics(t)

如果您只想复制其中一个绘图，请在调用 nexttile 函数时包含坐标区返回参量。然后将坐标区传递给 copygraphics 函数。

复制带透明背景的热图

打开实时脚本

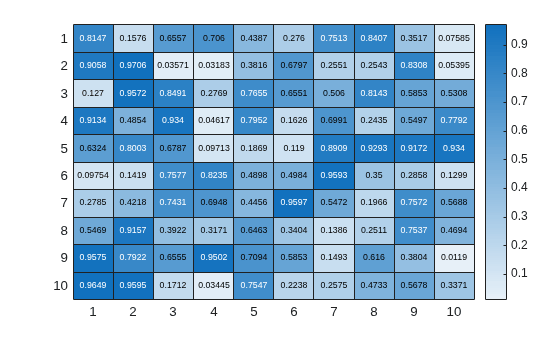

显示一个热图。然后将该图复制为向量图，并指定透明背景。

h = heatmap(rand(10,10));
copygraphics(h,'ContentType','vector','BackgroundColor','none')

创建用于复制绘图的 App

创建一个名为 copyapp.m 的程序文件，它显示一个绘图和一个用于将坐标区内容复制到剪贴板的按钮。在该按钮的回调函数中，调用 copygraphics 函数。

function copyapp
f = uifigure;
ax = uiaxes(f,'Position',[25 25 400 375]);
plot(ax,[0 0.3 0.1 0.6 0.4 1])
b = uibutton(f,'Position',[435 200 90 30],'Text','Copy Plot');
b.ButtonPushedFcn = @buttoncallback;

    function buttoncallback(~,~)
        copygraphics(ax)
    end
end

通过调用 copyapp 函数来运行该 App。当您点击复制图按钮时，坐标区内容将复制到剪贴板。系统不会复制坐标区周围的区域，包括按钮。

copyapp

App containing a plot and a button labeled "Copy Plot"

输入参数

全部折叠

`obj` — 图形对象
坐标区 | 图窗 | 独立可视化 | 分块图布局 | ...

图形对象，指定为以下对象之一：

任何类型的坐标区：Axes、PolarAxes 或 GeographicAxes 对象。
使用 figure 或 uifigure 函数创建的图窗。
独立可视化，如 heatmap 图。
使用 tiledlayout 函数创建的分块图布局。
图窗中的容器：Panel、Tab 或 ButtonGroup 对象。

捕获区域

copygraphics 捕获您指定的对象的内容。它不捕获 UI 组件，如按钮或滑块。

它也不捕获相邻的容器或子容器。例如，假设有一个包含线图的图窗以及一个包含热图的相邻面板：

f = figure;
ax = axes(f,'Position',[0.1 0.1 0.4 0.8]);
plot(ax,[0 1])
p = uipanel(f,'Position',[0.55 0.1 0.4 0.8]);
heatmap(p,rand(10,5))

copygraphics(f)
copygraphics(p)

Figure containing a line plot with an adjacent panel containing a heatmap

在前面的代码中，第一个 copygraphics 命令复制的是线图，但没有复制热图。第二个 copygraphics 命令复制的是热图，但没有复制线图。

名称-值参数

将可选的参量对组指定为 Name1=Value1,...,NameN=ValueN，其中 Name 是参量名称，Value 是对应的值。名称-值参量必须出现在其他参量之后，但参量对组的顺序无关紧要。

在 R2021a 之前，使用逗号分隔每个名称和值，并用引号将 Name 引起来。

示例: copygraphics(gca,'Resolution',300) 将当前坐标区的内容复制为 300-DPI 图像。

`ContentType` — 内容的类型
`'auto'` (默认) | `'vector'` | `'image'`

要复制的内容的类型，指定为以下选项之一：

'auto' - MATLAB^® 控制内容是向量图还是图像。
'vector' - 将内容复制为向量图，可以缩放到任何大小。
'image' - 将内容复制为光栅化图像。

注意

如果指定 'vector' 选项，某些可视化效果可能会包含杂散线条或其他伪影。

`Resolution` — 分辨率 (DPI)
`150` (默认) | 整数

分辨率，单位为每英寸点数 (DPI)，指定为大于或等于 1 的整数。

当 ContentType 是 'vector' 时，指定分辨率不起作用。

`BackgroundColor` — 背景色
`[1 1 1]` (默认) | `'current'` | `'none'` | RGB 三元组 | `'r'` | `'g'` | `'b'` | ...

背景颜色，指定为 'current'、'none'、RGB 三元组、十六进制颜色代码或颜色名称。背景颜色控制坐标区或图周围边距的颜色。

值 'current' 将背景颜色设置为父容器的颜色。
值 'none' 将背景颜色设置为透明或白色，具体取决于 ContentType 的值：
- 当 ContentType='vector' 时，背景颜色为透明。
- 当 ContentType='image' 时，背景颜色为白色。
- 当 ContentType='auto' 时，MATLAB 根据它用于确定要复制的内容类型的启发式方法设置背景颜色。
或者，指定自定义颜色或指定的颜色。

自定义颜色和指定的颜色

RGB 三元组和十六进制颜色代码对于指定自定义颜色非常有用。

RGB 三元组是包含三个元素的行向量，其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内，例如 [0.4 0.6 0.7]。
十六进制颜色代码是字符向量或字符串标量，以井号 (#) 开头，后跟三个或六个十六进制数字，范围可以是 0 到 F。这些值不区分大小写。因此，颜色代码 "#FF8800" 与 "#ff8800"、"#F80" 与 "#f80" 是等效的。

此外，还可以按名称指定一些常见的颜色。下表列出了命名颜色选项、等效 RGB 三元组和十六进制颜色代码。

颜色名称	短名称	RGB 三元组	十六进制颜色代码
`"red"`	`"r"`	`[1 0 0]`	`"#FF0000"`
`"green"`	`"g"`	`[0 1 0]`	`"#00FF00"`
`"blue"`	`"b"`	`[0 0 1]`	`"#0000FF"`
`"cyan"`	`"c"`	`[0 1 1]`	`"#00FFFF"`
`"magenta"`	`"m"`	`[1 0 1]`	`"#FF00FF"`
`"yellow"`	`"y"`	`[1 1 0]`	`"#FFFF00"`
`"black"`	`"k"`	`[0 0 0]`	`"#000000"`
`"white"`	`"w"`	`[1 1 1]`	`"#FFFFFF"`

以下是 MATLAB 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。

RGB 三元组	十六进制颜色代码	外观
`[0 0.4470 0.7410]`	`"#0072BD"`
`[0.8500 0.3250 0.0980]`	`"#D95319"`
`[0.9290 0.6940 0.1250]`	`"#EDB120"`
`[0.4940 0.1840 0.5560]`	`"#7E2F8E"`
`[0.4660 0.6740 0.1880]`	`"#77AC30"`
`[0.3010 0.7450 0.9330]`	`"#4DBEEE"`
`[0.6350 0.0780 0.1840]`	`"#A2142F"`
