idealfilter
timeseries
理想滤波器
说明
tsout = idealfilter(
将类型为 tsin
,interval
,filtertype
)filtertype
的理想(无关联)滤波器应用于 timeseries
对象 tsin
中由 interval
指定的频率区间。
理想滤波器是无关联的,而且滤波器振幅端在频率范围内是平坦的。ts
中数据的均值必须为零。
tsout = idealfilter(
指定要应用滤波器的 tsin
,interval
,filtertype
,ind
)tsin
的行或列索引(可选)。
示例
应用理想陷波和通行滤波器
首先对一个 timeseries
对象应用理想陷波滤波器,然后应用通行滤波器。
加载文件 count.dat
中的数据,并基于矩阵 count
创建一个 timeseries
对象。
load count.dat
tsin = timeseries(count(:,1),1:24);
计算 tsin
中数据的均值。
tsinmean = mean(tsin);
定义对数据进行滤波的频率区间(以赫兹为单位)。
interval = [0.08 0.2];

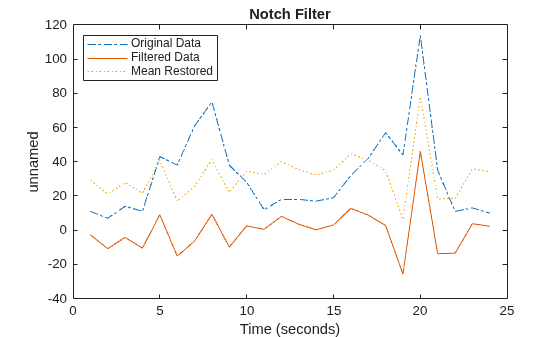

调用理想的陷波滤波器。
tsoutnotch = idealfilter(tsin,interval,'notch');
比较原始数据和滤波后的数据。
plot(tsin,'-.') hold on plot(tsoutnotch,'-')
还原滤波后的数据的均值。
tsoutnotchmean = tsoutnotch + tsinmean; plot(tsoutnotchmean,':') title('Notch Filter') legend('Original Data','Filtered Data','Mean Restored',... 'Location','NorthWest') hold off

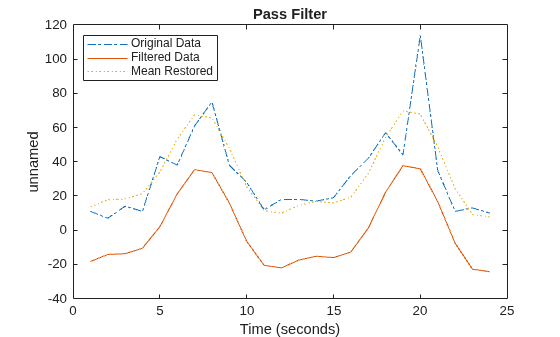

使用 pass
滤波器重复滤波过程。
plot(tsin,'-.') hold on tsoutpass = idealfilter(tsin,interval,'pass'); plot(tsoutpass,'-') tsoutpassmean = tsoutpass + tsinmean; plot(tsoutpassmean,':') title('Pass Filter') legend('Original Data','Filtered Data','Mean Restored',... 'Location','NorthWest')
输入参数
tsin
— 输入 timeseries
标量
均值为零的输入 timeseries
,指定为标量。
如果
tsin
采用非均匀采样,则在应用滤波器之前,idealfilter
在均匀时间向量上对数据重采样。在应用滤波器之前,
idealfilter
使用与tsin
关联的插值方法替换tsin
中的任何NaN
元素。
数据类型: timeseries
interval
— 频率区间
两列矩阵
频率区间,指定为两列矩阵,其中每行表示每个间隔的开始和结束频率。
数据类型: double
| single
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
filtertype
— 滤波器类型
'pass'
| 'notch'
滤波器类型,指定为以下选项之一:
'pass'
- 允许特定频率范围内的变化'notch'
- 除去特定频率范围内的变化
数据类型: double
| single
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
ind
— 行或列索引
标量 | 向量
行或列索引,指定为正整数数值标量或向量。ind
表示列向数据的列索引(tsin.IsTimeFirst
为 true
时)或行向数据的行索引(tsin.IsTimeFirst
为 false
时)。
数据类型: double
| single
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
版本历史记录
在 R2006a 之前推出
