使用强化学习的 PMSM 磁场定向控制

模型

该示例包括 mcb_pmsm_foc_sim_RL 模型。

注意：您只能将此模型用于仿真。

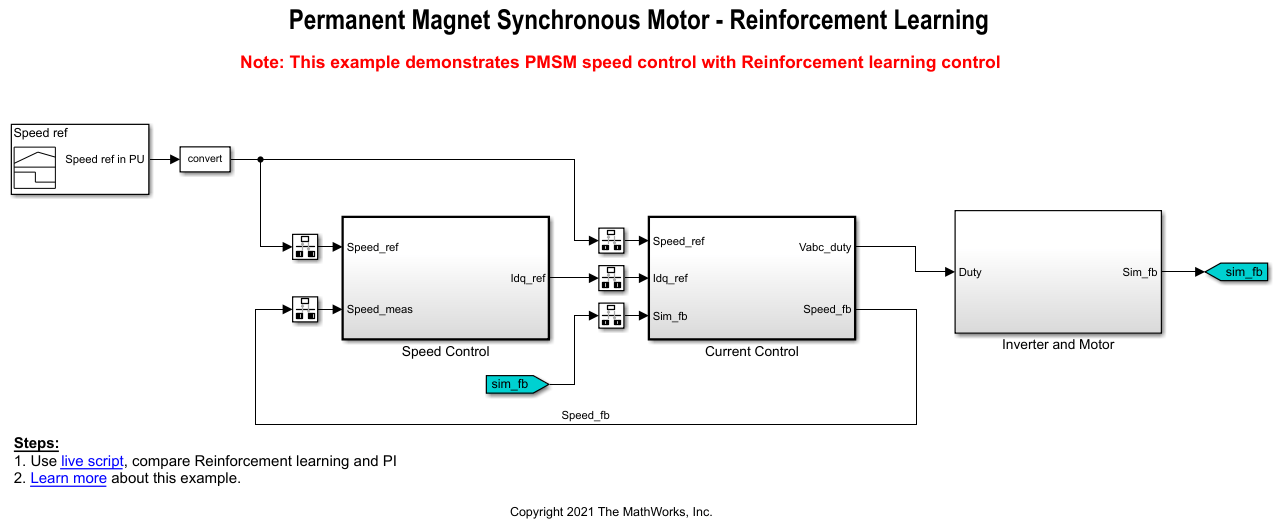

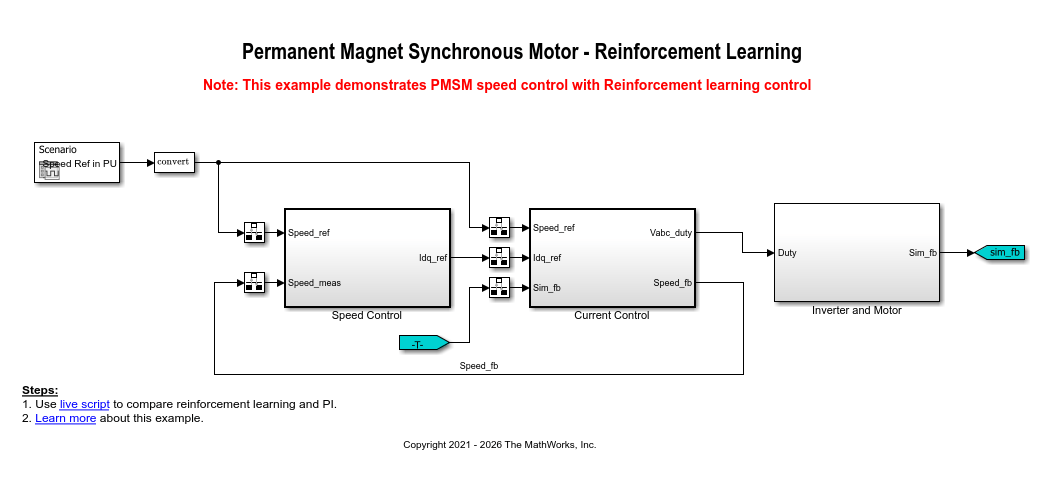

此模型包括使用强化学习智能体的 FOC 架构。您可以使用 openExample 命令打开 Simulink® 模型。

openExample('mcb/FieldOrientedControlOfPMSMUsingReinforcementLearningExample','supportingFile','mcb_pmsm_foc_sim_RL.slx');

打开模型时，它会将包括电机参数在内的配置参数加载到工作区进行仿真。要查看和更新这些参数，请打开 mcb_pmsm_foc_sim_RL_data.m 模型初始化脚本文件。有关此脚本中可用的控制参数和变量的详细信息，请参阅估计控制增益和使用工具函数。

通过运行以下命令，您可以访问 Current Controller Systems 子系统中可用的强化学习设置。

open_system('mcb_pmsm_foc_sim_RL/Current Control/Control_System/Closed Loop Control/Current Controller Systems');

有关设置和训练强化学习智能体以控制 PMSM 的详细信息，请参阅Train TD3 Agent for PMSM Control (Reinforcement Learning Toolbox)。

注意：

edit mcb_pmsm_foc_sim_RL_data;

必需的 Mathworks® 产品

仿真模型

请按照以下步骤仿真模型。

1.点击 mcb_pmsm_foc_sim_RL 以打开此示例附带的模型。

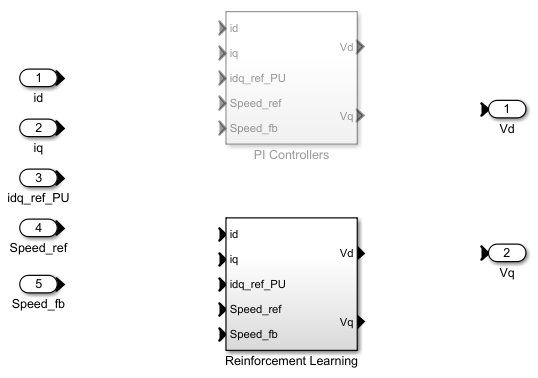

2.运行以下命令以选择 FOC 架构中可用的 Current Controller Systems 子系统的强化学习变体。

ControllerVariant='RL';

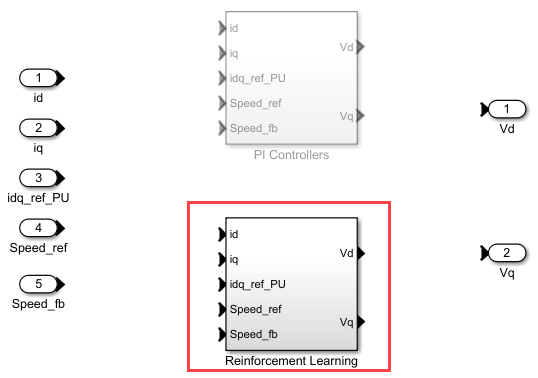

您可以导航到 Current Controller Systems 子系统以确认 Reinforcement Learning 子系统变体处于活动状态。

open_system('mcb_pmsm_foc_sim_RL/Current Control/Control_System/Closed Loop Control/Current Controller Systems');

注意：该模型默认选择 Reinforcement Learning 子系统变体。

3.运行以下命令以加载预训练的强化学习智能体。

load('rlPMSMAgent.mat');

注意：此示例中的强化学习智能体训练为使用 0.2、0.4、0.6 和 0.8 PU（标幺）的转速参考值。有关标幺制的信息，请参阅标幺制。

4.点击仿真选项卡上的运行来仿真该模型。您也可以运行以下命令对模型进行仿真。

sim('mcb_pmsm_foc_sim_RL.slx');

### The Lq is observed to be lower than Ld. ###
### Using the lower of these two for the Ld (internal variable)  ###
### and higher of these two for the Lq (internal variable) for computations. ###
### The Lq is observed to be lower than Ld. ###
### Using the lower of these two for the Ld (internal variable)  ###
### and higher of these two for the Lq (internal variable) for computations. ###

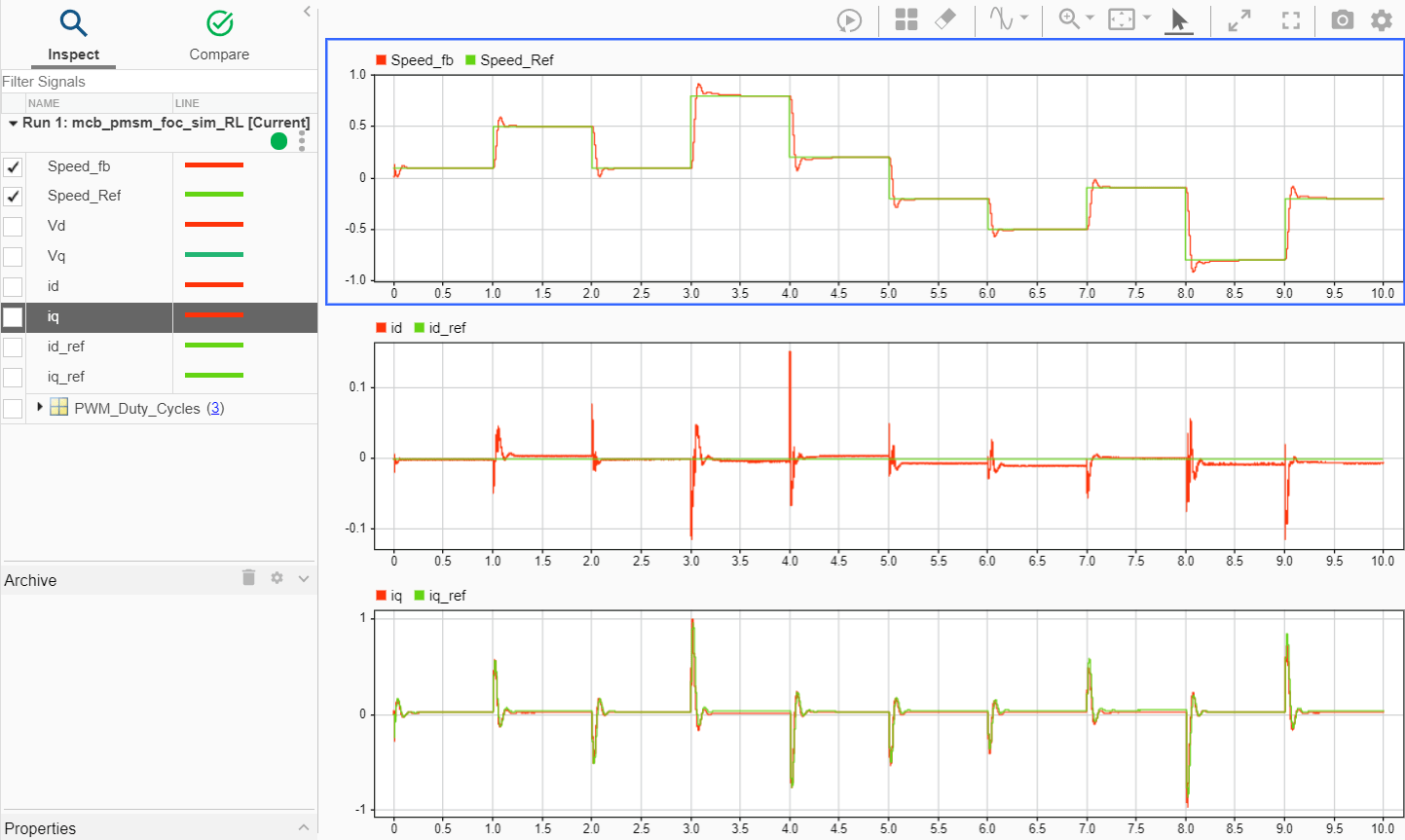

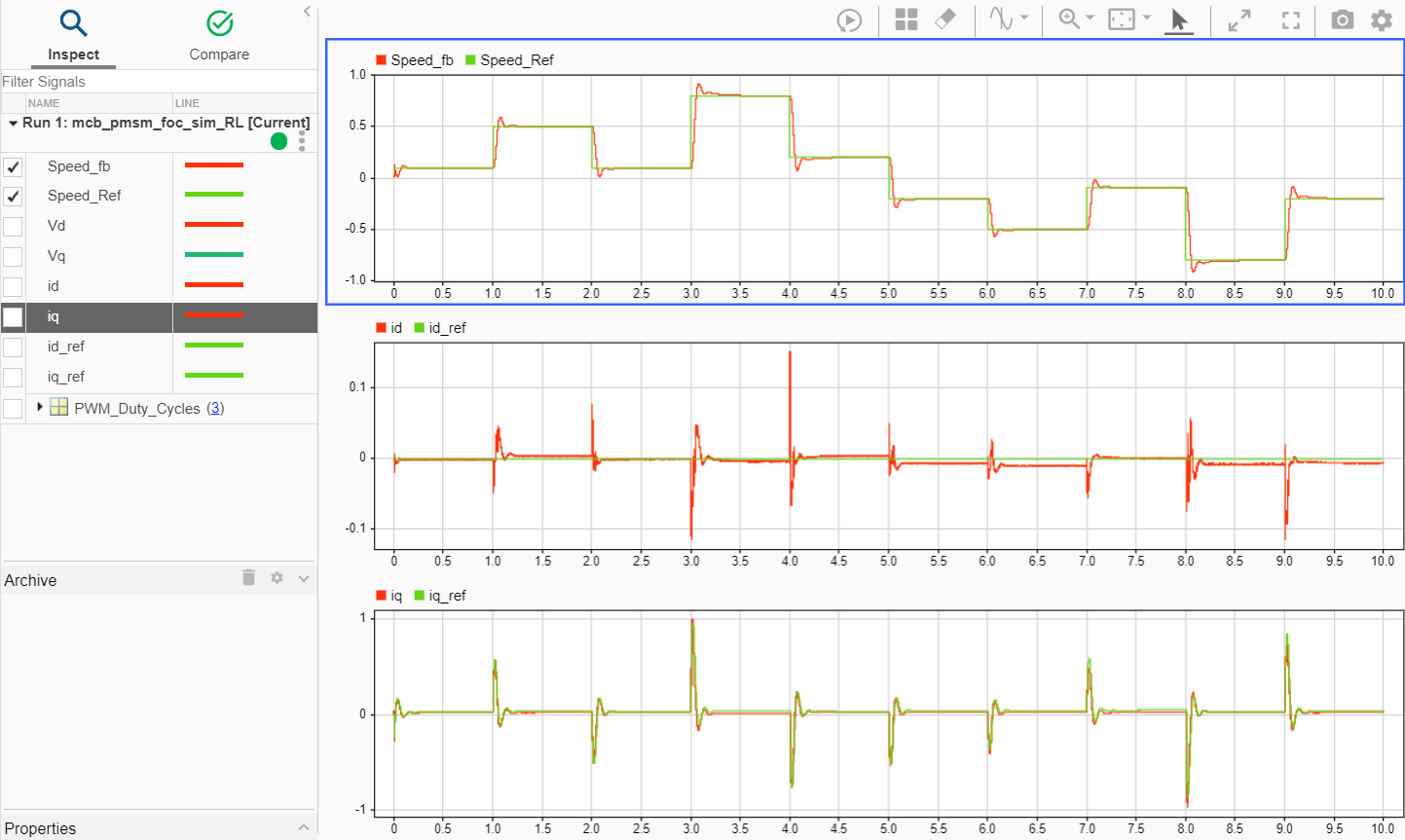

5.点击仿真选项卡上的数据检查器以打开仿真数据检查器。选择下列信号中的一个或多个信号，以观测和分析与转速跟踪和控制器性能相关的仿真结果。

在前面的示例中：

使用仿真来比较 RL 智能体和 PI 控制器

使用以下步骤分析 PI 控制器的转速跟踪和控制器性能，并将其与强化学习智能体的对应性能进行比较：

1.点击 mcb_pmsm_foc_sim_RL 以打开此示例附带的模型。

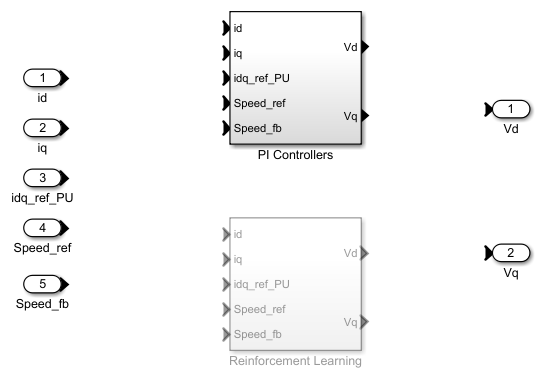

2.运行以下命令以选择 FOC 架构中可用的 Current Controller Systems 子系统的 PI Controllers 变体。

ControllerVariant='PI';

您可以导航到 Current Controller Systems 子系统以确认 PI Controllers 子系统变体处于活动状态。

open_system('mcb_pmsm_foc_sim_RL/Current Control/Control_System/Closed Loop Control/Current Controller Systems');

注意：该模型默认选择 Reinforcement Learning 子系统变体。

3.点击仿真选项卡上的运行来仿真该模型。您也可以运行以下命令对模型进行仿真。

sim('mcb_pmsm_foc_sim_RL.slx');

### The Lq is observed to be lower than Ld. ###
### Using the lower of these two for the Ld (internal variable)  ###
### and higher of these two for the Lq (internal variable) for computations. ###
### The Lq is observed to be lower than Ld. ###
### Using the lower of these two for the Ld (internal variable)  ###
### and higher of these two for the Lq (internal variable) for computations. ###

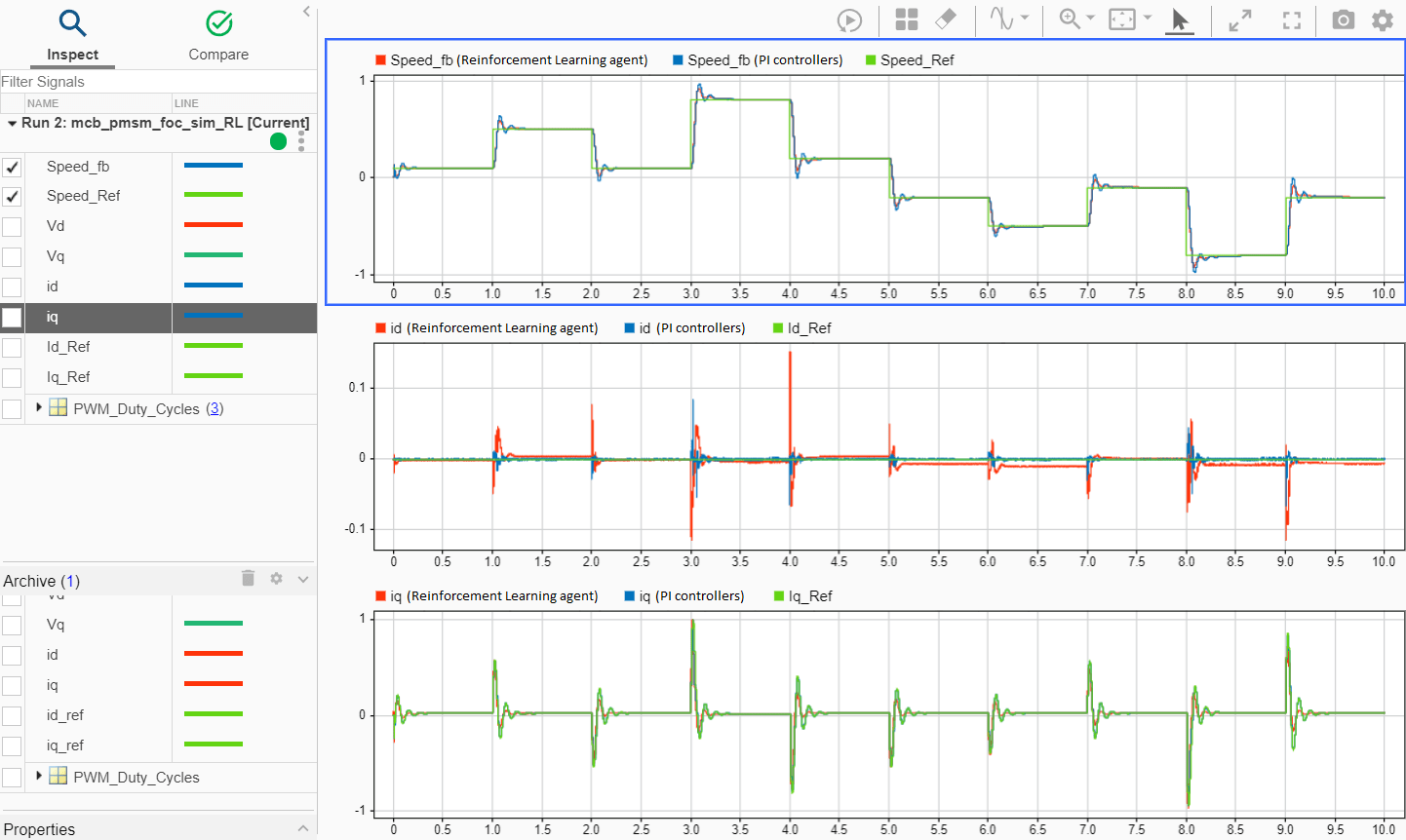

4.点击仿真选项卡上的数据检查器以打开仿真数据检查器。选择下列信号中的一个或多个信号，以观测和分析与转速跟踪和控制器性能相关的仿真结果。

5.将这些结果与使用 RLAgent (Reinforcement Learning) 子系统变体获得的先前仿真运行结果进行比较。

在前面的示例中：

注意：您还可以将参考转速更新为更高的值，并以上述方式比较强化学习智能体和 PI 控制器之间的性能。
