Enable

R2026b

将使能端口添加到子系统或模型

全页展开

库:
Simulink / Ports & Subsystems
HDL Coder / Ports & Subsystems

描述

Enable 模块允许外部信号控制子系统或模型的执行。要启用此功能，可在 Subsystem 模块中添加该模块，或在 Model 模块所引用模型的根级别添加该模块。

如果在模型的根级别使用使能端口：

对于多速率模型，请将求解器设置为单任务。
对于具有定步长的模型，模型中有至少一个模块必须以指定的定步长速率运行。

示例

使用使能子系统实现控制算法

此示例说明如何使用使能子系统基于二进制逻辑信号实现控制算法。当二进制信号具有正值时，使能子系统执行并实现控制算法。在此示例中，使用超螺旋控制算法来稳定不稳定的动态系统。超螺旋算法是以稳健性能闻名的滑模控制方法之一。

打开实时脚本

Control Block States and Output of Enabled Subsystem

Reset or hold states of blocks inside an Enabled Subsystem block when the subsystem is disabled and how to control the subsystem output. In this example, you see four different combinations of state and output value configurations for both discrete and continuous control signals. When the enabled subsystem is disabled, the combinations work as follows:

打开模型

大数定律的例证

此示例显示如何使用 MATLAB 系统模块来说明大数定律。

打开模型

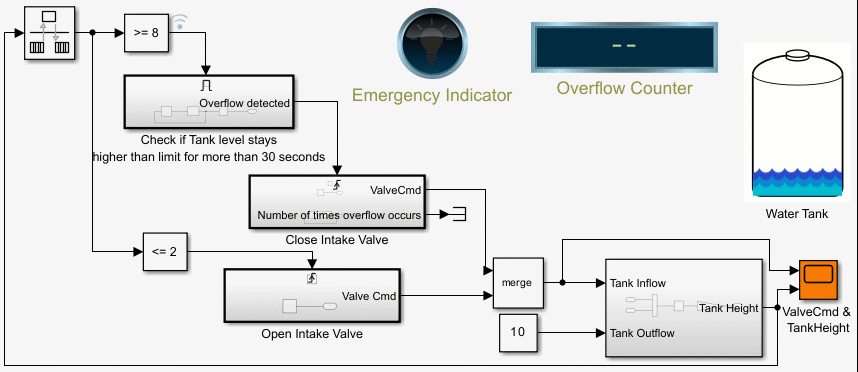

Counters Using Conditionally Executed Subsystems

Implement counters using Enabled and Triggered subsystems. In this example, the model sldemo_counters controls flow of water into a tank and uses a counter to count the number of times overflow occurs, where overflow occurs when the water level in the tank is 8 meters or more for 30 seconds or more.

打开实时脚本

Build a Clutch Lockup Model

Model a clutch system using enabled subsystems.

打开实时脚本

端口

输出

全部展开

Enable signal — 子系统或模型的外部使能信号
标量

使能信号从外部连接到 Enabled Subsystem 模块的外部，并传递到子系统的内部。当您选择显示输出端口参数时，使能信号端口将添加到 Enable 模块。

参数

全部展开

启用时的状态 — 选择从禁用状态重新启用时模块状态的行为
保持 (默认) | 重置

对于从禁用状态重新启用的 Subsystem 模块或 Model 模块，选择在激活这些模块时其所含模块的状态变化情况。

保持: 按其先前值保持模块状态。
重置: 将模块状态重置为其初始条件（如果未定义，则为零）。

编程用法

模块参数：StatesWhenEnabling

类型：字符向量

值：'held' | 'reset'

默认值：'held'

传播可变大小信号的大小 — 选择何时传播可变大小信号
仅在启用时 (默认) | 执行期间

选择何时传播可变大小信号。

仅在启用时: 当重新启用包含 Enable 端口模块的 Subsystem 模块或 Model 模块时，传播可变大小的信号。如果您选择此选项，采样时间必须为周期性采样时间。
执行期间: 在每个时间步传播可变大小的信号。

编程用法

模块参数：PropagateVarSize

类型：字符向量

值：'Only when enabling' | 'During execution'

默认值：'Only when enabling'

显示输出端口 — 控制使能信号的输出端口的显示
`off` (默认) | `on`

输出端口将 Enabled Subsystem 模块或激活的 Model 模块的外接使能信号传递到内部。

off: 在 Enable 端口模块上删除输出端口。
on: 在 Enable 端口模块上显示输出端口。选择此选项将允许子系统或模型处理使能信号。

编程用法

模块参数：ShowOutputPort

类型：字符向量

值：'off' | 'on'

默认值：'off'

启用过零检测 — 控制过零检测
`on` (默认) | `off`

控制模型的过零检测。

on: 检测过零点。
off: 不检测过零点。

编程用法

模块参数：ZeroCross

类型：字符向量

值：'on' | 'off'

默认值：'on'

端口维度 — 指定使能信号的维度
`1` (默认) | `[n]` | `[m n]`

指定从外部连接到 Model 模块并传递到模块内部的使能信号的维度。

1: 标量信号。
[n]: 宽度为 n 的向量信号。
[m n]: 具有 m 行和 n 列的矩阵信号。

编程用法

模块参数：PortDimensions

类型：字符向量

值：'1' | '[n]' | '[m n]'

默认值：'1'

采样时间 — 指定时间间隔
`-1` (默认) | `Ts` | `[Ts, To]`

指定模块方法执行之间的时间间隔。请参阅指定采样时间。

-1: 从模型继承采样时间。
Ts: 标量，其中 Ts 是时间间隔。
[Ts, To]: 向量，其中 Ts 是时间间隔，To 是初始时间偏移量。

编程用法

模块参数：SampleTime

类型：字符向量

值：'-1' | 'Ts' | '[Ts, To]'

默认值：'-1'

最小 — 指定使能信号的最小输出值
`[]` (默认) | 实数标量

指定从外部连接到 Model 模块并传递到模块内部的使能信号的最小值。

Simulink^® 使用此值来执行：

仿真范围检查。请参阅指定信号范围。
定点数据类型的自动定标。
所生成代码的优化。此优化可删除算法代码，并影响某些仿真模式（如 SIL 或外部模式）的结果。请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

[]: 不指定最小值。
实数标量: 实数双精度标量值。

编程用法

模块参数：OutMin

类型：字符向量

值：'[]' | 用引号引起来的实数标量

默认值：'[]'

最大 — 指定使能信号的最大输出值
`[]` (默认) | 实数标量

指定从外部连接到 Model 模块并传递到模块内部的使能信号的最大值。

Simulink 使用此值来执行：

仿真范围检查。请参阅指定信号范围。
定点数据类型的自动定标。
所生成代码的优化。此优化可删除算法代码，并影响某些仿真模式（如 SIL 或外部模式）的结果。请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

[]: 不指定最大值。
实数标量: 实数双精度标量值。

编程用法

模块参数：OutMax

类型：字符向量

值：'[]' | 用引号引起来的实数标量

默认值：'[]'

数据类型 — 指定使能信号的输出数据类型
double (默认) | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | boolean | fixdt(1,16) | fixdt(1,16,0) | fixdt(1,16,2^,0) | <数据类型表达式>

指定从外部连接到 Model 模块并传递到模块内部的使能信号的数据类型。

double: 双精度浮点。
single: 单精度浮点。
int8: 有符号 8 位整数。
uint8: 无符号 8 位整数。
int16: 有符号 16 位整数。
uint16: 无符号 16 位整数。
int32: 有符号 32 位整数。
uint32: 无符号 32 位整数。
int64: 有符号 64 位整数。
uint64: 无符号 64 位整数。
boolean: 值为 true 或 false 的布尔值。
fixdt(1,16): 未定义二进制小数点位置的有符号 16 位定点数。
fixdt(1,16,0): 二进制小数点位置设置为零的有符号 16 位定点数。
fixdt(1,16,2^,0): 斜率设置为 2^0 且偏置设置为 0 的有符号 16 位定点数。
<数据类型表达式>: 数据类型对象，例如 Simulink.NumericType。您不能以数据类型表达式的形式输入 Simulink.Bus 对象的名称。

编程用法

模块参数：OutDataTypeStr

类型：字符向量

默认值：'double'

模式 — 选择数据类型类别
内置 (默认) | 定点 | 表达式

选择数据类型类别并显示下拉列表以帮助您定义数据类型。

内置: 显示数据类型和“数据类型覆盖”的下拉列表。
定点: 显示“符号性”、“定标”和“数据类型覆盖”的下拉列表。
表达式: 显示用于输入表达式的框。

依赖关系

要启用此参数，请选择“显示数据类型助手”按钮。

编程用法

没有等效的命令行参数。

数据插值 — 指定缺失的工作区数据的值
`on` (默认) | `off`

指定从工作区加载数据时缺失的工作区数据的值。

on: 在不存在对应工作区数据的时间步上对输出进行线性插值。
off: 不在时间步处进行输出插值。取存在数据的最近时间步上的输出作为当前输出。

编程用法

模块参数：Interpolate

类型：字符向量

值：'on' | 'off'

默认值：'on'

模块特性

数据类型	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
直接馈通	`否`
多维信号	`是`
可变大小信号	`否`
过零检测	`是`

扩展功能

全部展开

C/C++ 代码生成
使用 Simulink® Coder™ 生成 C 代码和 C++ 代码。

HDL 代码生成
使用 HDL Coder™ 为 FPGA 和 ASIC 设计生成 VHDL、Verilog 和 SystemVerilog 代码。

HDL Coder™ 提供影响 HDL 实现和综合逻辑的额外配置选项。

有关详细信息，请参阅 Enabled Subsystem 中的 HDL 代码生成。

HDL 架构

此模块具有一个默认 HDL 架构。

PLC 代码生成
使用 Simulink® PLC Coder™ 生成结构化文本代码。

定点转换
使用 Fixed-Point Designer™ 设计和仿真定点系统。

版本历史记录

在 R2006a 之前推出
