Step

生成阶跃函数

全页展开
  • Step block

库:
Simulink / Sources

描述

Step 可在指定时间在两个定义的电平之间进行阶跃。如果仿真时间小于阶跃时间参数值，模块输出将为初始值参数值。如果仿真时间大于或等于阶跃时间，输出则为终值参数值。

在标量扩展后，数值模块参数必须具有相同的维度。如果将向量参数解释为一维向量选项设置为 off，模块将输出与参数具有相同维度和维数的信号。如果将向量参数解释为一维向量选项设置为 on 且数值参数为行或列向量（即，单行或单列二维数组），模块将输出向量（一维数组）信号。否则，模块将输出与参数具有相同维度和维数的信号。

示例

Double Bouncing Ball: Use of Adaptive Zero-Crossing Location

Double Bouncing Ball: Use of Adaptive Zero-Crossing Location

Choose the correct zero-crossing location algorithm, based on the system dynamics. For Zeno dynamic systems, or systems with strong chattering, you can select the adaptive zero-crossing detection algorithm through the Configure pane:

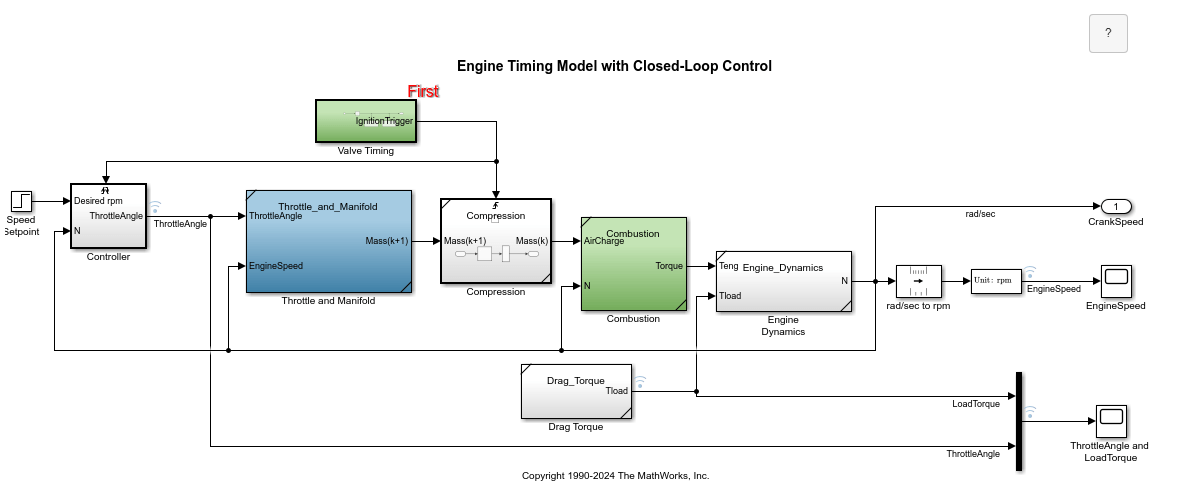

Engine Timing Model with Closed Loop Control

Engine Timing Model with Closed Loop Control

Develop and implement a closed loop control algorithm for the open loop engine model described in Model Engine Timing Using Triggered Subsystems. In this example, the model sldemo_enginewc contains a controller that regulates engine speed using a fast throttle actuator such that changes in load torque have minimal effect. The controller is implemented using a discrete PI controller.

端口

输出

全部展开

由参数阶跃时间、初始值和终值定义的输出阶跃函数信号。

数据类型: double | single

参数

全部展开

以秒为单位指定输出从初始值参数跳到终值参数的时间。

编程用法

模块参数：Time
类型：字符向量
值：'1' | real- or complex-valued scalar, vector, or matrix
默认值：'1'

指定仿真时间达到阶跃时间参数时的模块输出。

编程用法

模块参数：Before
类型：字符向量
值：'1' | real- or complex-valued scalar, vector, or matrix
默认值：'0'

指定仿真时间达到并超过阶跃时间参数时的模块输出。

编程用法

模块参数：After
类型：字符向量
值：'1' | real- or complex-valued scalar, vector, or matrix
默认值：'1'

指定阶跃的采样率。有关详细信息，请参阅 指定采样时间。

编程用法

模块参数：SampleTime
类型：字符向量
值：标量
默认值：'0'

如果常量值参数的计算结果为包含 N 个元素的行或列向量，选中此复选框将输出长度为 N 的向量。

  • 如果常量值参数的计算结果为包含 N 个元素的行或列向量，则选中此复选框时，模块将输出长度为 N 的向量。例如，模块将输出 1-by-N 维或 N-by-1 维矩阵。

  • 如果常量值参数的计算结果为包含 N 个元素的行或列向量，则清除此复选框时，模块不输出长度为 N 的向量。

编程用法

模块参数：VectorParams1D
类型：字符向量
值：'on' | 'off'
默认值：'on'

选择此项以启用过零检测。有关详细信息，请参阅过零检测。

编程用法

模块参数：ZeroCross
类型：字符向量 | 字符串
值：'off' | 'on'
默认值：'on'

输出数据类型。该类型可以继承、直接指定或表示为数据类型对象，如 Simulink.NumericType。

当选择 Inherit: Inherit via back propagation 时，模块使用驱动模块的数据类型。

点击显示数据类型助手按钮 以显示数据类型助手，帮助您设置数据类型属性。有关详细信息，请参阅 。

编程用法

模块参数：OutDataTypeStr
类型：字符向量
值：'Inherit: Inherit via internal rule' | 'double' | 'single' | <数据类型表达式>
默认值：'double'

数据类型的类别，指定为 Inherit、Built in 或 Expression。有关使用此参数的详细信息，请参阅使用数据类型助手指定数据类型。

依存关系

点击显示数据类型助手按钮将启用此参数。

为此信号选择数据类型覆盖模式。

  • 当您选择 inherit 时，Simulink® 从信号的上下文（即：从 Simulink 中使用该信号的模块、Simulink.Signal 对象或 Stateflow® 图）中继承数据类型覆盖设置。

  • 当您选择 off 时，Simulink 忽略信号上下文的数据类型覆盖设置。

有关详细信息，请参阅 Simulink 文档中的使用数据类型助手指定数据类型。

依存关系

要启用此参数，请点击显示数据类型助手按钮，并将模式设置为内置。

提示

由于能够关闭单个数据类型的数据类型覆盖，您可以在应用数据类型覆盖时更好地控制模型中的数据类型。例如，您可以使用此选项确保数据类型满足下游模块的要求，而忽略数据类型覆盖设置。

模块特性

数据类型

double

直接馈通

否

多维信号

否

可变大小信号

否

过零检测

是

扩展功能

版本历史记录

在 R2006a 之前推出
