slcoverage.CodeSelector 类
命名空间: slcoverage
为覆盖率过滤器选择自定义 C 或 C++ 代码
描述
使用 slcoverage.CodeSelector 类的对象为过滤器规则指定自定义 C 或 C++ 代码选择准则。
slcoverage.CodeSelector 类是 handle 类。
创建对象
sel = slcoverage.CodeSelector(type,fileName) 根据指定的 type 创建指定 fileName 的 CodeSelector 对象，并设置 Type 和 FileName 属性。
sel = slcoverage.CodeSelector(type,fileName,functionName) 根据文件中指定的 C 或 C++ functionName 创建 CodeSelector 对象并设置 FunctionName 属性。过滤所有包含另一个函数的调用点的函数不会自动过滤被调用函数。您必须手动将被调用函数添加到过滤文件中。
sel = slcoverage.CodeSelector(type,fileName,functionName,expr,exprIndex) 为指定的表达式和表达式索引创建一个 CodeSelector 对象并设置 Expr 和 ExprIndex 属性。
sel = slcoverage.CodeSelector(type,fileName,functionName,expr,exprIndex,outcomeIndex) 根据指定的覆盖率结果创建一个 CodeSelector 对象并设置 OutcomeIndex 属性。
sel = slcoverage.CodeSelector(type,fileName,functionName,expr,exprIndex,outcomeIndex,parentExprIndex) 根据指定的覆盖率结果创建一个属于 parentExprIndex 拥有的表达式的 CodeSelector 对象，并将 DecOrCondIndex 属性设置为 parentExprIndex。
属性
方法
示例
此示例显示如何选择要添加过滤器规则的自定义 C 或 C++ 代码。
加载模型。
modelName = 'slcovCCallerExample'; Simulink.importExternalCTypes('my_func.h','EnumClass','dynamic'); load_system(modelName)
使用 Simulink.SimulationInput 对象配置覆盖率设置。
covSet = Simulink.SimulationInput(modelName); covSet = covSet.setModelParameter('CovEnable','on'); covSet = covSet.setModelParameter('CovMetricStructuralLevel','MCDC'); covSet = covSet.setModelParameter('CovSFcnEnable','on'); covSet = covSet.setModelParameter('CovSaveSingleToWorkspaceVar','on'); covSet = covSet.setModelParameter('CovSaveName','covData'); covSet = covSet.setModelParameter('SimAnalyzeCustomCode','on');
使用 covSet 对象作为输入来仿真模型。
simOut = sim(covSet); covData = simOut.covData;
创建一个选择器对象来过滤自定义 C 函数 timesK。
sel = slcoverage.CodeSelector(slcoverage.CodeSelectorType.Function,... 'my_func.c', 'timesK');
创建一个过滤器对象并根据选择器创建规则，然后将规则添加到过滤器。
filt = slcoverage.Filter; rule = slcoverage.FilterRule(sel,'Tested elsewhere',... slcoverage.FilterMode.Exclude); addRule(filt,rule); setFilterName(filt,'Code Filter')
将过滤器保存为 codefilter 并将其添加到 cvdata 的 my_func.c 对象中。由于覆盖率数据存储在 cv.cvdatagroup 对象中，因此使用 get 方法来设置属性。
save(filt,'codefilter'); covData.get('my_func.c').filter = 'codefilter';
生成覆盖率报告。
cvhtml('codeCovReport',covData);

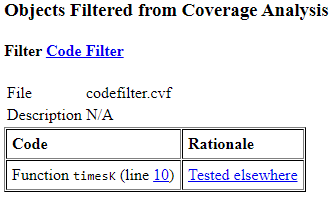

审查报告。在自定义代码文件下，点击 my_func.c 并找到在“从覆盖率分析中过滤的对象”下添加的过滤器规则。
此示例显示如何使用 slcoverage.CodeSelector 对象来过滤由 C Caller 模块调用的自定义 C 或 C++ 程序中的代码结果。
打开模型并启用覆盖率分析
打开模型。
modelName = 'slcovCCallerExample'; Simulink.importExternalCTypes('my_func.h','EnumClass','dynamic'); load_system(modelName)
使用 Simulink.SimulationInput 对象配置覆盖率设置。
covSet = Simulink.SimulationInput(modelName); covSet = covSet.setModelParameter('CovEnable','on'); covSet = covSet.setModelParameter('CovMetricStructuralLevel','ConditionDecision'); covSet = covSet.setModelParameter('CovSFcnEnable','on'); covSet = covSet.setModelParameter('CovSaveSingleToWorkspaceVar','on'); covSet = covSet.setModelParameter('CovSaveName','covData');
使用 covSet 作为输入来仿真模型。
simOut = sim(covSet); covData = simOut.covData;
当对模型和自定义代码进行覆盖率分析时，仿真会将覆盖率数据作为 cv.cvdatagroup 对象返回。要提取代码覆盖率数据，请使用 get 类的 cvdatagroup 方法。
codeCovData = get(covData,'my_func.c');
以缺失结果进行申述
在此示例中，您申述 F 决策中 inputGElower 条件的 (u1->limits.upper_saturation_limit >= limit) && inputGElower 结果，该决策位于 counterbusFcn 源文件中的 my_func.c 函数内。
使用 slcoverage.CodeSelector 创建一个选择器对象。第一个输入是 CodeSelectorType 枚举。为了申述条件结果，请使用 ConditionOutcome 枚举。第二个输入是代码源文件 my_func.c。第三个输入是包含结果的函数名称，counterbusFcn。第四个输入是包含结果 (u1->limits.upper_saturation_limit >= limit) && inputGElower 的表达式。第五个输入是拥有结果的表达式的索引。在这种情况下，inputGElower 是其父条件中的第二个条件，因此此输入是 2。第六个输入是条件结果索引，对于布尔表达式的 1 结果，它是 F。第七个输入是父决策或条件的索引，对于 1 而言为 (u1->limits.upper_saturation_limit >= limit) && inputGElower，因为它是函数中的第一个决策。
enum = slcoverage.CodeSelectorType.ConditionOutcome; sel = slcoverage.CodeSelector(enum,'my_func.c','counterbusFcn',... '(u1->limits.upper_saturation_limit >= limit) && inputGElower',2,1,1);
创建一个 Filter 对象和一个 FilterRule 对象并将规则应用于过滤器。
filt = slcoverage.Filter;
rule = slcoverage.FilterRule(sel,'condition does not apply');
addRule(filt,rule);
将过滤器保存到过滤器文件，然后将过滤器应用于 cvdata 对象。
save(filt,'codeOutcomeFilter'); codeCovData.filter = 'codeOutcomeFilter';
查看覆盖率报告

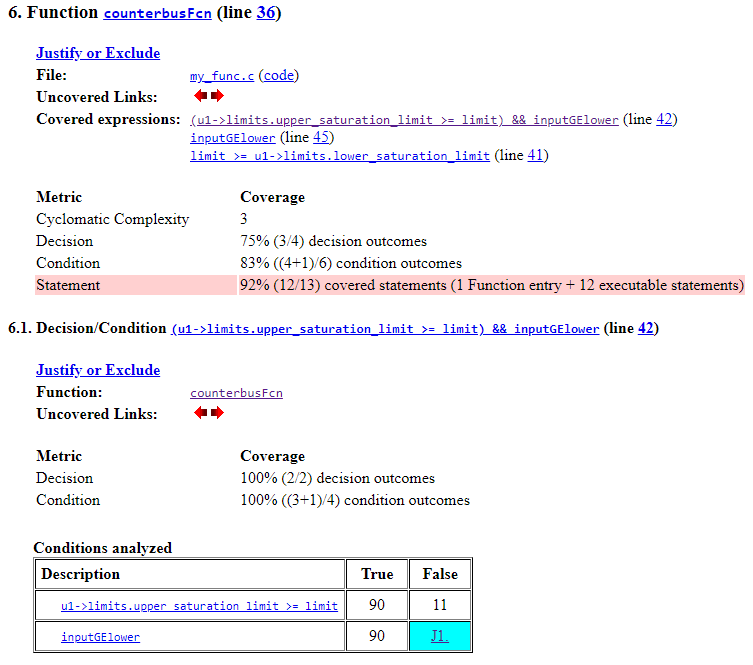

通过使用 cvhtml 生成覆盖率报告来验证结果是否被过滤。
cvhtml('filteredCodeCovReport',codeCovData);
