修复模型中的设计错误

对于此模型,设计错误检测分析发现了整数溢出和除以零错误。这些错误是由于整数数据类型不匹配导致的。您可以通过修改模型参数修复这些设计错误,然后重新运行分析并查看结果。

修改模型参数以修复错误

要修复错误,请将累加器数据类型输出数据类型参数更改为 uint16,以处理可能的信号值范围。

打开 sldvexDetectDesignErrorsExample 模型:

open_system("sldvexDetectDesignErrorsExample");

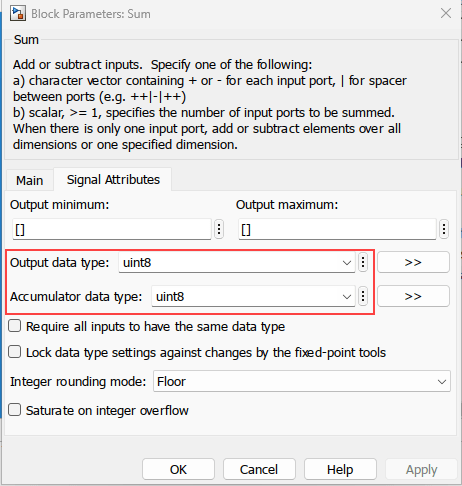

双击 Sum 模块,并在“模块参数”对话框中将累加器数据类型输出数据类型设置为 uint16

点击应用确定,以保存更改。


重新运行分析。

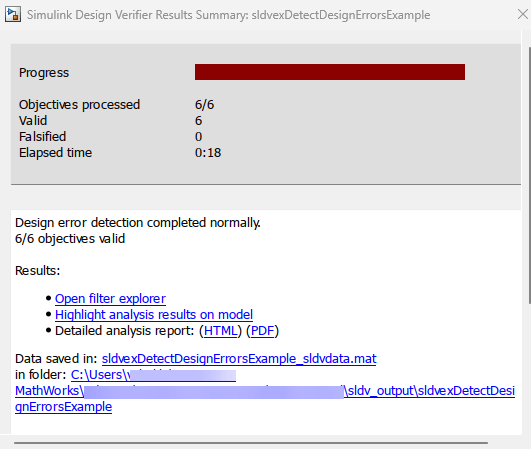

运行设计错误检测分析以查看您是否解决了错误。在 Design Verifier 选项卡上,点击检测设计错误。“结果摘要”窗口会报告六个目标(总共六个)均有效。

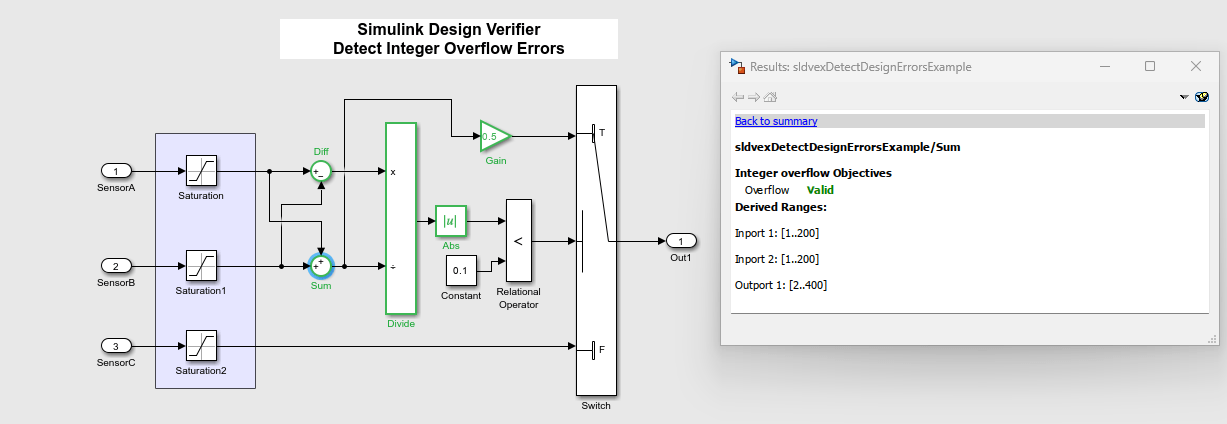

当您对 Sum 模块的测试用例进行仿真时,可以观察到测试用例解决了错误。

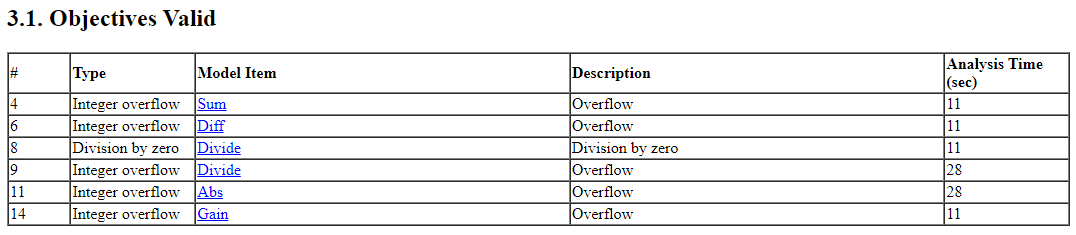

在“结果摘要”窗口中,点击 HTML 查看详细分析报告。软件会生成详细分析报告,该报告会在 MATLAB® 编辑器中打开。对于 sldvexDetectDesignErrorsExample 模型,报告的“设计错误检测目标状态”章节会提供目标有效的详细结果,显示未产生错误的模型对象。
