采用 C2000 的串行管理型 DC-DC 电源转换器

要求

带串口连接的控制器

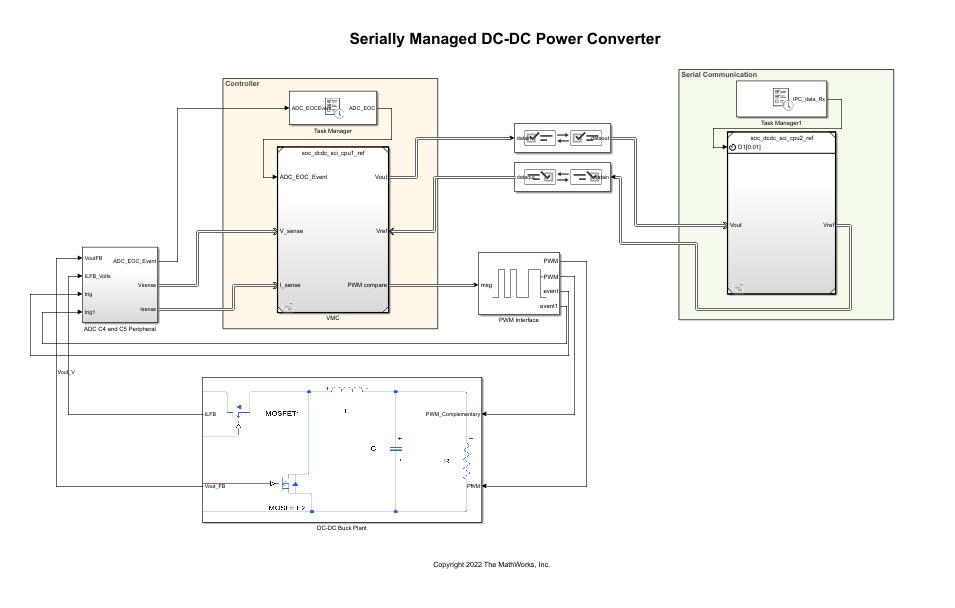

该模型展示了在第一代 C2000 处理器上运行的 DC-DC 降压转换器，其采用电压跟踪控制算法。第二个 C2000 处理器使用以下方式将电压参考信号发送给第一个 C2000 处理器：Interprocess Data Read，Interprocess Data Channel，和Interprocess Data Write块三联体。同样地，第一个 C2000 处理器将测得的电压发送回第二个 C2000 处理器。打开 soc_dcdc_sci_top.slx 模型。

有关闭环控制算法设计和电源子板仿真的详细信息，请参阅基于 MCU 的 C2000 DC-DC 降压转换器。

仿真

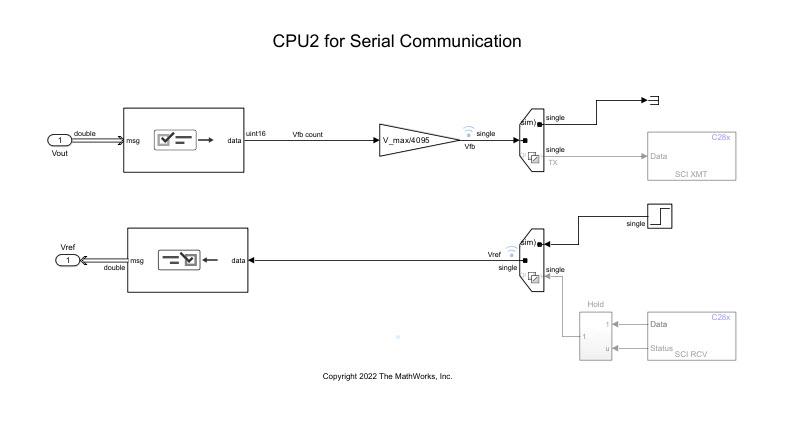

第二个 C2000 处理器引用模型在配置为仿真时，会执行仿真分支。Variant Source和Variant Sink模块。在这种情况下，仿真是Step将参考电压从 1 V 改为 2 V 的模块。

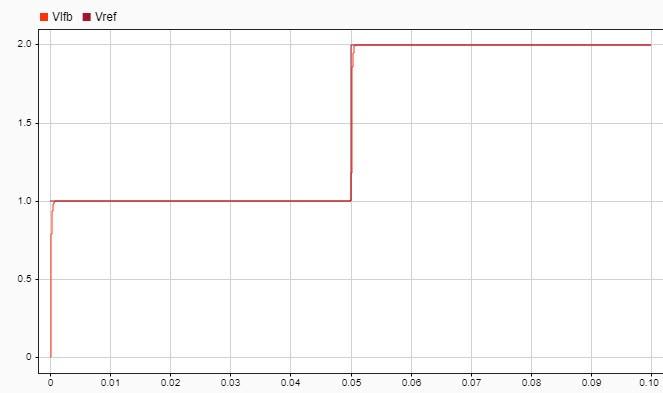

运行仿真。仿真数据检查器显示第一个 C2000 处理器向第二个处理器请求的参考电压阶跃的仿真结果。结果表明，阶跃请求发生在 0.05 秒，转换器的输出（图中标记为 Vfb）跟踪设定点（标记为 Vref）。

部署

将 DC-DC 电源转换器部署到产品后，必须在部署现场进行调优和日志记录。这样做需要仅通过 SCI 访问设备，因为最终用户可能无法使用外部模式的 Simulink。

目标模型

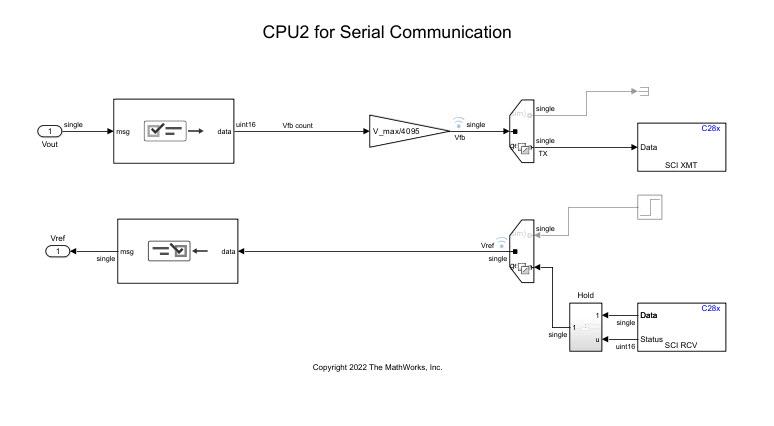

该模型部署到硬件板时使用Variant Source和Variant Sink要读取和写入的模块C28x SCI Receive和C28x SCI Transmit分别模块。该图显示了为部署配置的模型。

连接到主机

本节展示了从 MATLAB 到在 C2000 硬件板上运行的已部署模型的串行连接示例。通信过程对硬件测量的电压进行采样，并命令将电压从 1 V 变为 2 V。

serial = serialport("COM8",115200,"Timeout",5);
serial.flush;

write(serial,1,"single");
data = read(serial,32,"single");

write(serial,2,"single");
data = [data,read(serial,32,"single")];

plot(data);
xlabel('Sample');
ylabel('Measured Voltage [Volts]');
write(serial,1,"single");

该图显示，测量电压与预期电压相符，并且部署的 C2000 硬件板仅使用串行连接传输的信息对指定的命令做出反应。在这种配置下，只需使用串行连接即可测量和控制输出电压。
