Vehicle Dynamics Blockset



Vehicle Dynamics Blockset

在虚拟三维环境下对车辆动力学进行建模和仿真

视频长度为 2:18

参考应用

用于各种汽车的预置模型

在三维仿真环境中可视化停在城市交叉路口的黑色轿车。

乘用车

在三维仿真环境中可视化城市街道上的红色摩托车与骑手。

摩托车

在三维仿真环境中可视化高速公路上带白色拖车的红色卡车。

卡车

产品亮点

在虚拟车辆组建工具中以表格形式显示车辆参数。

虚拟车辆组建工具

以交互方式参数化、配置和构建虚拟车辆,以执行系统级车辆动力学分析。

在三维仿真环境中可视化蓝色轿车在发生事故的城市交叉路口进行自动紧急制动。

ADAS 和 AD 测试

使用捕获轮胎滑移等关键效应的车辆动力学模型,测试高级驾驶辅助系统 (ADAS) 和自动驾驶 (AD) 控制功能。

三维环境

使用虚幻引擎创建的逼真三维场景,可视化车辆对各种驾驶操作的动态响应。

图块显示 Vehicle Dynamics Blockset 中的八组组件。

组件库

基于由动力系统、转向系统、悬架系统、车身、制动系统、轮胎、驾驶员模型以及组件和监督控制器组成的组件库构建您自己的车辆模型。

车辆场景

评估底盘控制算法的性能,并表征车辆在驾驶操作期间的平顺性和操纵稳定性,包括双移线和对开路面制动测试。

显示折线图的软件界面。

Extended Tire Features for Vehicle Dynamics Blockset

使用 Extended Tire Features for Vehicle Dynamics Blockset 对测量的轮胎数据进行预处理,可视化并拟合模型,并导出轮胎模型参数供 Vehicle Dynamics Blockset 和 Simscape 轮胎模块使用。

下一步是什么?

版本亮点

R2026b

了解更多

Vehicle Dynamics Blockset 常见问题

Vehicle Dynamics Blockset 提供用于汽车车辆模型的预置参考应用,以及用于在虚拟三维环境中对车辆动力学进行建模和仿真的组件库和工具。

该 Blockset 提供用于乘用车、卡车、两轮车(例如摩托车)和三轮车(例如嘟嘟车)的预置参考应用。

该 Blockset 包含动力系统、转向系统、悬架系统、车身、制动系统、轮胎、驾驶员模型以及组件和监督控制器的组件库。

可以。Vehicle Dynamics Blockset 支持与 Unreal Engine 的接口,可使用逼真三维场景可视化仿真,并将场景信息传回模型。Vehicle Dynamics Blockset 扩展了 Simulink 3D Animation 提供的 Unreal Engine 接口,增加了汽车专用的三维资源,例如乘用车、牵引挂车、摩托车和三轮车。

虚拟车辆组建工具是一个用于以交互方式配置和参数化预构建车辆模型的 App。

可以。模型是开放且可定制的。您可以加入自己的子系统并根据需要进行定制,包括添加自定义的 Simulink 或 Simscape 组件模型,以及以 S-functions 或 FMUs 形式集成第三方仿真软件的组件。

Vehicle Dynamics Blockset 可用于平顺性和操纵稳定性分析、底盘控制开发、软件集成测试、硬件在环 (HIL) 测试,以及 ADAS 和自动驾驶控制功能的测试。

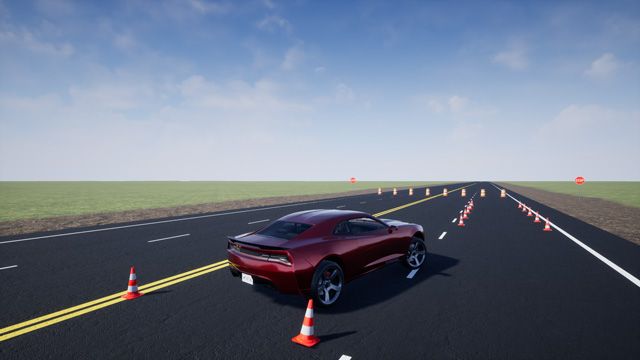

可以。该 Blockset 包含用于常见平顺性和操纵稳定性测试的预置驾驶操作,包括双移线、渐增转向、正弦停顿、鱼钩以及对开路面制动测试。

可以。模型是开放且可定制的。您可以使用 Simulink 和 Stateflow 定义自己的驾驶操作,然后将其连接到车辆模型。

支持。该 Blockset 提供若干工具帮助参数化模型,包括 Virtual K&C Test Lab 参考应用和轮胎管理器 App。可以使用 Virtual K&C Test Lab 参考应用运行 K&C 测试、导入测试数据,并根据这些数据拟合悬架模型。通过轮胎管理器 App 及相关 MATLAB API,可以导入并预处理测得的轮胎数据,进行可视化和模型拟合,并导出用于 Simulink 的轮胎模型参数。

可以。可以将这些模型用于硬件在环 (HIL)测试,并使用 Simulink Real-Time 实现实时执行,从而进行控制器验证和系统测试。模型与所有主要的 HIL 提供商兼容。

可以。可以将模型连接到 Unreal Engine 进行可视化,并连接方向盘和踏板等常见游戏硬件作为输入,然后在虚拟三维环境中驾驶车辆。

Vehicle Dynamics Blockset 提供 Magic Formula 6.2、Dugoff 和 Fiala 轮胎模型的库模块,并支持 CPI 和 STI 轮胎接口定义。Extended Tire Features for Vehicle Dynamics Blockset 附加产品包含针对从摩托车、小型乘用车到皮卡和商用车等广泛车辆类别的预定义参数集。该附加产品还包括轮胎管理器 App 和 MATLAB API,可用于拟合轮胎模型并在各种轮胎模型类型之间转换,例如将 Magic Formula 5.2 转换为 Magic Formula 6.2。

这取决于所用的控制器和提供的参数值。当参数可以从物理测试数据获得(例如 K&C 测试数据、轮胎测试数据)时,模型可以较好地重现真实世界的结果。由于 Vehicle Dynamics Blockset 包含通用且具有代表性的控制器,车辆的行为可能与使用量产控制器时有所不同。
