plotsomhits

R2026b

（即将删除）绘制自组织映射采样命中数

以后的版本中将会删除 plotsomhits。有关详细信息，请参阅将旧版神经网络代码转移到 dlnetwork 工作流。

有关更新代码的建议，请参阅版本历史记录。

语法

plotsomhits(net,inputs)

plotsomhits(net,inputs) 绘制一个 SOM 层，每个神经元显示它分类的输入向量的数目。每个神经元的向量的相对数量通过着色补片的大小来显示。

此图支持具有 hextop 和 gridtop 拓扑（但不支持具有 tritop 或 randtop 拓扑）的 SOM 网络。

x = iris_dataset;
net = selforgmap([5 5]);
net = train(net,x);

SOM training finished after reaching maximum 200 epochs

plotsomhits(net,x)

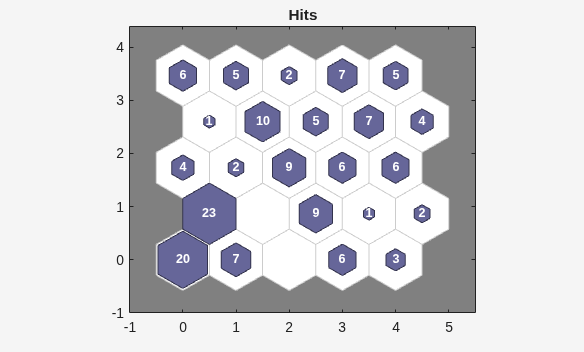

5-by-5 hexagonal SOM showing hit counts per neuron, with larger patches for higher counts

在 R2008a 中推出

全部折叠

以后的版本中将会删除 plotsomhits。

要了解有关自组织映射工作流的详细信息，请参阅以下示例和主题：
