plotsomnd

绘制自组织映射邻点距离图

语法

plotsomnd(net)

说明

plotsomnd(net) 绘制 SOM 层，其中神经元显示为灰蓝色补片，其直接邻点关系显示为红线。邻近区域采用从黑到黄的渐变色，以显示每个神经元的权重向量与其邻近区域的接近程度。

此图支持具有 hextop 和 gridtop 拓扑（但不支持具有 tritop 或 randtop 拓扑）的 SOM 网络。

示例

绘制 SOM 邻域距离图

x = iris_dataset;
net = selforgmap([5 5]);
net = train(net,x);

Figure Neural Network Training (09-Aug-2025 13:43:10) contains an object of type uigridlayout.

plotsomnd(net)

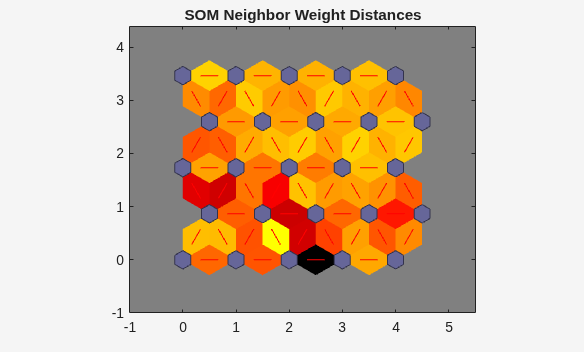

Figure SOM Neighbor Distances (plotsomnd) contains an axes object. The axes object with title SOM Neighbor Weight Distances contains 137 objects of type patch, line.

版本历史记录

在 R2008a 中推出

另请参阅

plotsomhits | plotsomnc | plotsomplanes
