geodensityplot
在地理坐标中的密度图
语法
说明
geodensityplot( 在 gx,___)gx 指定的地理坐标区中绘图。将坐标区指定为第一个参量，后跟上述语法中的任何输入参量组合。
geodensityplot(___, 使用一个或多个名称-值参量指定密度图的属性。有关属性列表，请参阅 DensityPlot Properties。 Name=Value)
dp = geodensityplot(___) 返回 DensityPlot 对象。在创建绘图后，使用 dp 设置属性。有关属性的完整列表，请参阅 DensityPlot Properties。
示例
加载一个包含加利福尼亚州手机信号发射塔数据的表。表的每行表示一个手机信号发射塔。表变量包括关于手机信号发射塔的数据，例如纬度和经度坐标。从表中提取纬度和经度坐标。
load cellularTowers.mat
lat = cellularTowers.Latitude;
lon = cellularTowers.Longitude;根据坐标创建一个密度图。默认情况下，geodensityplot 函数通过改变绘图的透明度来可视化密度。区域的密度越高，越不透明；区域的密度越低，越透明。

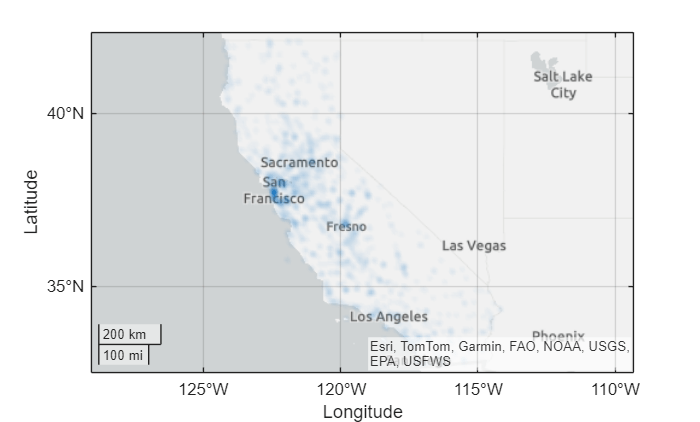

figure geodensityplot(lat,lon)
加载一个包含飓风轨迹数据的表。该表包括 200 多个飓风的位置和风速，每隔 6 小时测量一次。从表中提取纬度坐标、经度坐标和风速。
load cycloneTracks.mat
lat = cycloneTracks.Latitude;
lon = cycloneTracks.Longitude;
windspeed = cycloneTracks.WindSpeed;根据坐标创建一个密度图，并使用风速对这些点进行加权。生成的密度图突出显示飓风风速最高的区域。

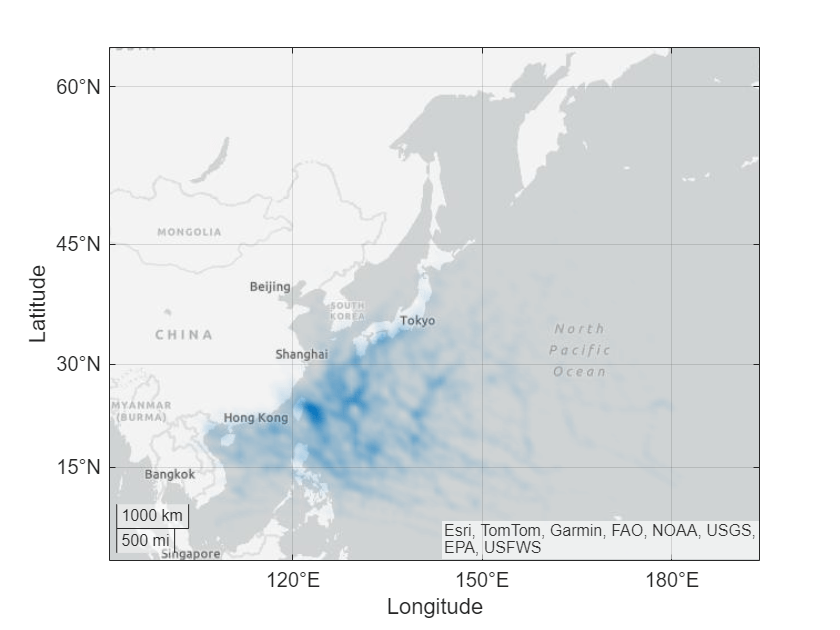

geodensityplot(lat,lon,windspeed)
此示例使用来自日本气象局的 RSMC 最佳轨迹数据的修改版。
加载一个包含加利福尼亚州手机信号发射塔数据的表。表的每行表示一个手机信号发射塔。表变量包括关于手机信号发射塔的数据，例如纬度和经度坐标。从表中提取纬度和经度坐标。
load cellularTowers.mat
lat = cellularTowers.Latitude;
lon = cellularTowers.Longitude;根据坐标创建一个密度图。将每个点的影响半径指定为 50 公里。

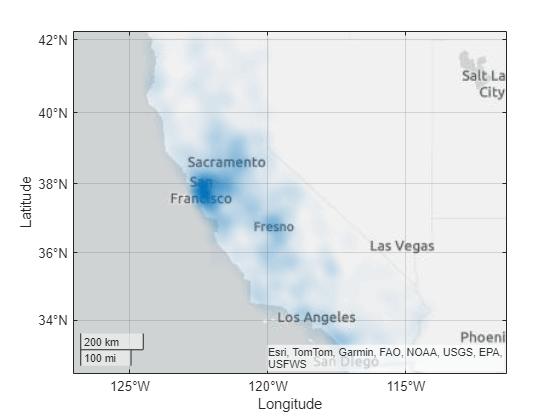

geodensityplot(lat,lon,Radius=50e3)
默认情况下，geodensityplot 函数通过改变密度图的透明度来可视化密度。您也可以通过改变绘图颜色来可视化密度。
加载一个包含飓风轨迹数据的表。该表记录 200 多个飓风的轨迹，每隔 6 小时测量一次。从表中提取纬度和经度坐标。
load cycloneTracks.mat
lat = cycloneTracks.Latitude;
lon = cycloneTracks.Longitude;根据坐标创建一个密度图。通过将 FaceColor 属性设置为 "interp" 来改变绘图颜色。

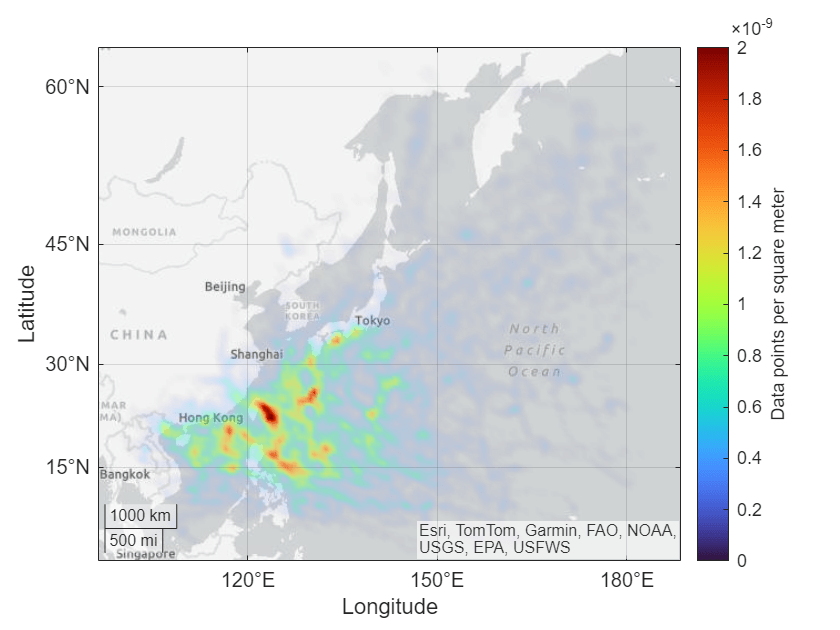

geodensityplot(lat,lon,FaceColor="interp")更改颜色图，并添加带标签的颜色栏。如果不对数据进行加权，则密度图的单位是每平方米点数。请注意，该图使用透明度和颜色来可视化密度。

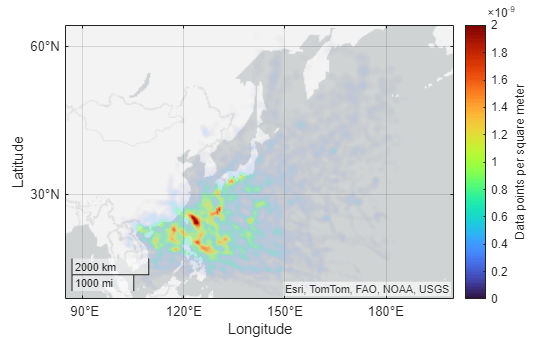

colormap turbo c = colorbar; c.Label.String = "Data points per square meter";
此示例使用来自日本气象局的 RSMC 最佳轨迹数据的修改版。
输入参数
名称-值参数
以 Name1=Value1,...,NameN=ValueN 的形式指定可选参量对组，其中 Name 是参量名称，Value 是对应的值。名称-值参量必须出现在其他参量之后，但参量对组的顺序无关紧要。
示例: geodensityplot(lat,lon,FaceColor="g") 将密度图的面颜色设置为绿色。
在 R2021a 之前，使用逗号分隔每个名称和值，并用引号将 Name 引起来。
示例: geodensityplot(lat,lon,"FaceColor","g") 将密度图的面颜色设置为绿色。
注意
使用名称-值参量为由此函数创建的 DensityPlot 对象的属性指定值。此处所列的属性只是一部分。有关完整列表，请参阅 DensityPlot Properties。
密度计算的影响半径，以米为单位，指定为数值标量。
面透明度，指定为下列值之一：
'interp'- 使用基于密度值的插值透明度。范围 [0, 1] 内的标量 - 在所有面上使用统一的透明度。值
1表示不透明，值0表示完全透明。介于0和1之间的值表示半透明。
密度图的外观取决于 FaceAlpha 和 FaceColor 属性。下表显示 FaceAlpha 和 FaceColor 的不同组合如何影响该图的外观。
FaceColor 和 FaceAlpha 的值 | 效果 | 示例密度图 |
|---|---|---|
| 密度图使用一种颜色，并通过改变透明度来传达密度信息。 |
|
| 密度图通过改变透明度和颜色来传达密度信息。 |
|
| 密度图使用一个透明度值，并通过改变颜色来传达密度信息。 |
|
有关控制密度图的透明度的详细信息，请参阅Adjust Transparency of Geographic Density Plots。
面颜色，指定为下列选项之一：
'interp'- 使用基于密度值的插补着色。MATLAB® 从父坐标区的颜色图中选择颜色。选择此选项时，密度图的外观还取决于FaceAlpha属性的值。有关详细信息，请参阅FaceAlpha属性。RGB 三元组、十六进制颜色代码、颜色名称或短名称 - 将一种颜色应用于密度图。当您选择此选项时，
FaceAlpha的值必须为"interp"。
RGB 三元组和十六进制颜色代码对于指定自定义颜色非常有用。
RGB 三元组是包含三个元素的行向量，其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于
[0,1]范围内，例如[0.4 0.6 0.7]。十六进制颜色代码是字符向量或字符串标量，以井号 (
#) 开头，后跟三个或六个十六进制数字，范围可以是0到F。这些值不区分大小写。因此，颜色代码"#FF8800"与"#ff8800"、"#F80"与"#f80"是等效的。
此外，还可以按名称指定一些常见的颜色。下表列出了命名颜色选项、等效 RGB 三元组和十六进制颜色代码。
| 颜色名称 | 短名称 | RGB 三元组 | 十六进制颜色代码 | 外观 |
|---|---|---|---|---|
"red" | "r" | [1 0 0] | "#FF0000" |
|
"green" | "g" | [0 1 0] | "#00FF00" |
|
"blue" | "b" | [0 0 1] | "#0000FF" |
|
"cyan" | "c" | [0 1 1] | "#00FFFF" |
|
"magenta" | "m" | [1 0 1] | "#FF00FF" |
|
"yellow" | "y" | [1 1 0] | "#FFFF00" |
|
"black" | "k" | [0 0 0] | "#000000" |
|
"white" | "w" | [1 1 1] | "#FFFFFF" |
|
下表列出了浅色和深色主题中绘图的默认调色板。
| 调色板 | 调色板颜色 |
|---|---|
在 R2025a 之前的版本中: 大多数绘图默认使用这些颜色。 |
|
|
|
您可以使用 orderedcolors 和 rgb2hex 函数获取这些调色板的 RGB 三元组和十六进制颜色代码。例如，获取 "gem" 调色板的 RGB 三元组并将其转换为十六进制颜色代码。
RGB = orderedcolors("gem");
H = rgb2hex(RGB);在 R2023b 之前的版本中: 使用 RGB = get(groot,"FactoryAxesColorOrder") 获取 RGB 三元组。
在 R2024a 之前的版本中: 使用 H = compose("#%02X%02X%02X",round(RGB*255)) 获取十六进制颜色代码。
提示
当您在地理坐标区上绘图时，geodensityplot 函数假定坐标参考 WGS84 坐标参考系。如果使用参考不同坐标参考系的坐标进行绘图，则坐标可能会显示为未对齐。
算法
密度图是具有不同透明度的曲面。geodensityplot 函数通过计算指定点的累积概率分布并根据点的密度改变透明度来创建曲面。
默认情况下，每个点对密度图的贡献是相等的。当您对点进行加权时，该函数会将关联点对密度图的贡献相乘。
版本历史记录
在 R2018b 中推出当您在地理坐标区使用 geodensityplot 和 geoplot 等函数绘图时，MATLAB 不会重置底图。在 R2022a 及更早版本中，添加新绘图时底图会重置。
因此，您可以指定底图，然后可视化数据，而无需在命令之间使用 hold 函数。例如，以下代码使用 streets 底图创建地图。然后，它会在底图上显示密度图。在 R2022b 中，底图不会重置。在 R2022a 及更早版本中，底图重置为默认值 streets-light。
load cycloneTracks; lat = cycloneTracks.Latitude; lon = cycloneTracks.Longitude; figure geobasemap streets geodensityplot(lat,lon,"FaceColor","m")
此更改不影响用于将命令之间的 hold 状态设置为 "on" 的现有代码。
要在添加新绘图时重置底图，请在创建绘图之前使用 cla 函数的 cla reset 语法。例如，要更新上述代码，请在对 geobasemap 和 geodensityplot 的调用之间使用 cla reset。
load cycloneTracks; lat = cycloneTracks.Latitude; lon = cycloneTracks.Longitude; figure geobasemap streets cla reset geodensityplot(lat,lon,"FaceColor","m")
您也可以使用 geobasemap 函数将底图更改为默认值 streets-light。有关更改地理坐标区底图的详细信息，请参阅访问用于地理坐标区和地理图的底图。
