showLegend

在滤波器分析器中显示或隐藏显示画面图例

自 R2024a 起

语法

showLegend(fa,showit)

showLegend(___,DisplayNums=dispnums)

说明

showLegend(fa,showit) 根据 showit 分别是 true 还是 false 在滤波器分析器 fa 中的活动画面上显示或隐藏图例。默认情况下，滤波器分析器使用滤波器名称来指定图例字符串。如果您要向图例字符串添加信息，请使用 setLegendStrings。

showLegend(___,DisplayNums=dispnums) 在 dispnums 中指定的显示画面上显示或隐藏图例。

示例

全部折叠

隐藏图例

打开实时脚本

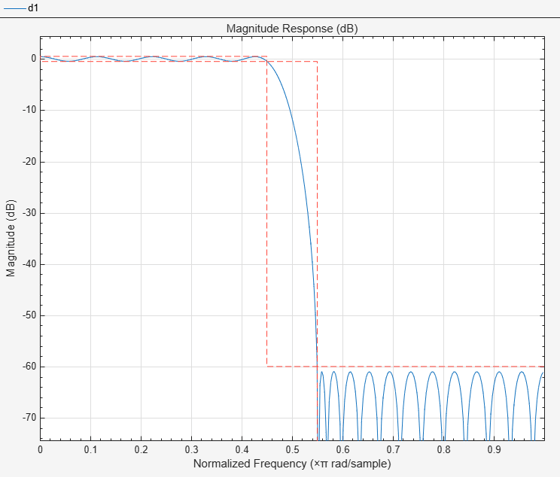

设计一个低通滤波器。启动滤波器分析器并显示幅值响应。

d1 = designfilt("lowpassfir", ...
    PassbandFrequency=0.45,StopbandFrequency=0.55);
fa = filterAnalyzer(d1);

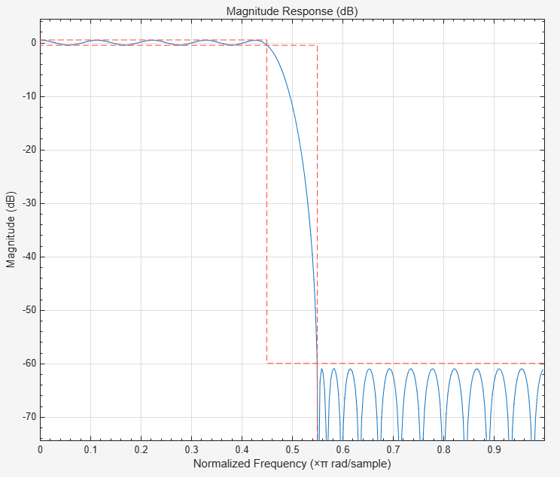

隐藏图例。

showLegend(fa,false)

输入参数

全部折叠

`fa` — 滤波器分析器句柄
`filterAnalyzer` 对象

滤波器分析器句柄，指定为 filterAnalyzer 对象。

`showit` — 显示画面选项
`false` 或 `0` | `true` 或 `1`

显示画面选项，指定为逻辑值 0 (false) 或 1 (true)。

数据类型: logical

`dispnums` — 要在其上切换图例的显示画面
整数 | 整数向量

要在其上切换图例的显示画面，指定为整数或整数向量。如果不指定此参量，则滤波器分析器会切换活动画面的图例。标识号出现在 App 绘图区域的上方，在对应于不同显示画面的选项卡上。

示例: [1 5]

版本历史记录

在 R2024a 中推出
