热管理
Simscape™ Battery™ 包括电池冷却系统的模块和模型，用于仿真电池热管理。您可以使用这些模块开发算法，以通过激活加热器或冷却液来控制电池温度，或为电池 Module 或 ParallelAssembly 模块添加详细的热边界条件和热接口。冷却板模块包含热域和热液域连接。使用热域节点连接到或从包含热模型的电池块连接。使用热液域节点指定冷却液入口和出口属性以及工况。
该库中的冷却板模块是平面冷却板。这些模块支持三种主要的流配置：平行通道、U 型矩形通道和边缘冷却。在边缘冷却配置中，冷却液在平板的一端流动，电池电芯的所有热量都通过冷却板材料内的传导传递。您可以将这些冷却板离散化为元素，以密切捕捉与电池和冷却液流的动态交互所产生的温度分布。
Simscape 模块
主题
- 将冷却板连接到 Battery 模块
了解如何将冷却板模块连接到电池模组和并联组件。
- Model Thermal Boundary Conditions at Edges of Battery Systems
Learn how to model thermal boundary conditions at the edges or boundaries of a battery system.
精选示例
Model Thermally-Discretized Cell with Immersion Cooling
Implement a thermally-discretized cylindrical cell with an immersion cooling strategy.
使用加速率热量测试 (ARC) 测试电芯热失控特性
此示例通过仿真加速率热量测量 (ARC) 测试，展示了如何表征电池电芯的热失控行为。
构建带热效应的电池模组模型
创建并构建一个具有热效应的电池模组的 Simscape 系统模型。

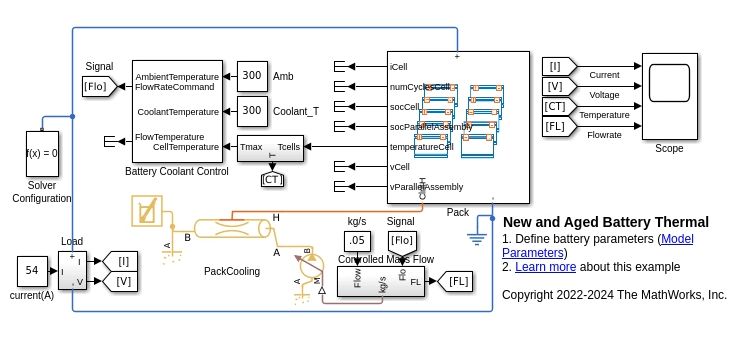

新电池包和老电池包的热分析
此示例说明了如何评估新锂离子电池包和寿命终止 (EOL) 锂离子电池包。随着电芯的使用和时间推移，由于在阳极表面形成固体电解质界面 (SEI) - 一种钝化层，电芯的容量会下降，电阻会增加。您必须从电源、性能和包装方面设计电池包组件，以满足 EOL 时保修标准。此示例根据包装对 400V 电池包的 EOL 热性能进行分析。
建立电池模组与电芯间热交换模型
此示例说明了如何在 Simscape™ Battery™ 中创建和构建一个具有电芯间热交换的电池模组的 Simscape™ 系统模型。电池电芯之间的热传递机制与电池系统的设计密切相关，包括分析电池热传播和评估虚拟验证中的电热负荷循环。Simscape™ Battery™ 支持的热传递机制包括传导、对流和辐射。要创建电池模组的系统模型，必须先创建构成电池模组的 Cell 和 ParallelAssembly 对象，然后使用 buildBattery 函数。buildBattery 函数为以下 Simscape Battery 对象生成 Simscape 模型：
使用多模组冷却板构建电池模组组件模型
此示例说明了如何使用 Simscape™ Battery™ 创建和构建一个带多模组冷却板的模组组件的 Simscape™ 系统模型。在电池系统设计中，包括汽车和消费电子领域，横跨多个电池模组的大型冷却板非常常见。此示例中的工作流将多个模组热耦合到单个电池冷却板的过程自动化。要创建电池 ModuleAssembly 的系统模型，必须先创建构成电池模组组件的 Cell, ParallelAssembly 和 Module 对象，然后使用 buildBattery 函数。buildBattery 函数为以下 Simscape Battery 对象生成 Simscape 模型：
使用多模组冷却板构建电池包模型
此示例说明了如何使用 Simscape™ Battery™ 软件创建和构建一个带多模组冷却板的电池包的 Simscape™ 系统模型。在汽车和消费电子领域的电池系统设计中，横跨多个电池模组的大型冷却板非常常见。在此示例中，您将多个模组热耦合到一个电池冷却板上。要创建电池 Pack 的系统模型，必须先创建构成电池包的 Cell、ParallelAssembly、Module 和 ModuleAssembly 对象，然后使用 buildBattery 函数。此函数会在工作文件夹中创建一个库，其中包含一个电池包的系统模型模块。请在仿真中将此模型用作参考。创建模型后，您可以修改此模型模块的运行时参数，例如电池电芯电阻或电池开路电压。要定义运行时参数，可在生成的 Simscape 模型的模块封装中指定，或使用 buildBattery 函数的 MaskParameters 参量。
向电池模型添加向量化和标量热边界条件
此示例说明了如何使用 Simscape™ Battery™ 为电池模型添加向量化和标量热边界条件。这些热边界条件会影响电池系统边缘或边界处的电池电芯，这些电芯与电池组中的电池电芯相比，会经历不同的热动态过程。Simscape™ Battery™ 中的电池包构建器工作流支持模组级和并联组件级热边界条件，以捕获电芯间温度分布等动态变化以及与环境和相邻电池包组件之间的更复杂的热交互。您可以暴露位于 Xmin、Xmax、Ymin 和 Ymax 边界处的电池电芯的向量化或标量热节点。
带冷却液控制的充放电模组组件
此示例说明了如何在监测电芯温度并启用冷却功能的同时，对电池模组组件进行充电和放电循环。
