systemcomposer.allocation.AllocationScenario

分配方案

全页展开

    说明

    一个 AllocationScenario 对象定义了从源模型中的元素到目标模型中的元素之间的分配集合。

    创建对象

    使用 systemcomposer.allocation.createAllocationSet 函数创建名称为 myNewAllocation 的分配集。

    systemcomposer.allocation.createAllocationSet("myNewAllocation", ...
     "Source_Model_Allocation","Target_Model_Allocation");

    使用 createScenario 函数，在默认方案 Scenario 1 之外创建第二个分配方案 Scenario 2。

    scenario = createScenario(myAllocationSet,"Scenario 2")

    属性

    全部展开

    分配方案名称，指定为字符向量。

    示例: 'Scenario 1'

    数据类型: char

    指定为 systemcomposer.allocation.Allocation 对象数组的方案分配。

    方案所属的分配集，指定为 systemcomposer.allocation.AllocationSet 对象。

    指定为字符向量的分配方案描述。

    数据类型: char

    统一唯一标识符，指定为字符向量

    示例: '91d5de2c-b14c-4c76-a5d6-5dd0037c52df'

    数据类型: char

    对象函数

    allocate创建新分配
    deallocate删除分配
    getAllocation获取源元素和目标元素之间的分配
    getAllocatedFrom获取分配源
    getAllocatedTo获取分配目标
    destroy移除模型元素

    示例

    全部折叠

    打开实时脚本

    使用分配来分析轮胎压力监控系统。

    概述

    在系统工程中，以不同的抽象层次描述系统是很常见的。例如，您可以用系统的高级函数来描述系统。这些函数可能没有任何相关联的行为，但很可能追溯到系统必须满足的一些操作需求。我们将这一层（或架构）称为功能架构。在此示例中，介绍了三种不同架构的汽车轮胎压力监控系统：

    1. 功能架构 - 从高级函数的角度描述系统。连接显示了函数之间的依赖关系[1]。

    2. 逻辑架构 - 根据系统的逻辑组件以及它们之间的数据交换方式来描述系统。此外，此架构还规定了模型仿真的行为[2]。

    3. 平台架构 - 高层面描述系统所需的物理硬件[3]。

    注意：此示例展示了使用特定方法在 System Composer™ 中进行分配的情形。不过，您也可以使用其他适合您需要的方法。

    分配过程被定义为将这三个完全描述系统的架构链接起来。链接功能可捕捉每个架构层的信息，并使其他架构层也能访问这些信息。

    使用此命令打开工程。

    openProject("scExampleTirePressureMonitorSystem");

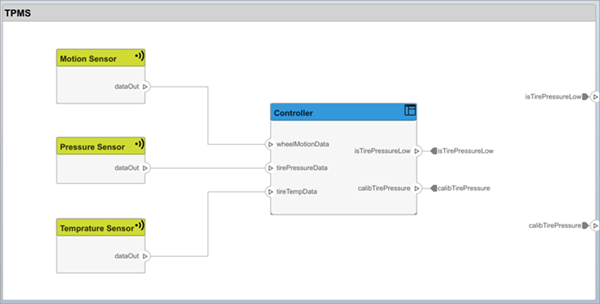

    Tire pressure monitoring system example model.

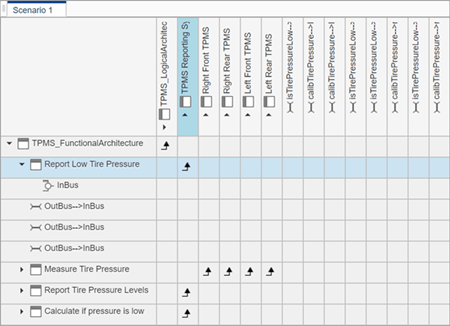

    打开 FunctionalAllocation.mldatx 文件，该文件显示分配编辑器中从 TPMS_FunctionalArchitecture 到 TPMS_LogicalArchitecture 的分配情况。TPMS_FunctionalArchitecture 的元素显示在第一列。TPMS_LogicalArchitecture 的元素显示在第一行。箭头表示模型元素之间的分配。

    Tire pressure example allocation scenario.

    箭头显示模型中已分配的组件。您可以观察模型层次结构中每个元素的分配情况。

    示例的其余部分将展示如何使用这些分配信息来进一步分析模型。

    从功能到逻辑的分配和覆盖率分析

    本节介绍如何执行覆盖率分析，以验证所有函数都已分配。这一过程需要使用功能架构和逻辑架构之间指定的分配信息。

    要开始分析，请加载分配集。

    allocSet = systemcomposer.allocation.load('FunctionalAllocation');
scenario = allocSet.Scenarios;

    确认系统中的每个函数都已分配。

    import systemcomposer.query.*;
[~,allFunctions] = allocSet.SourceModel.find(HasStereotype(IsStereotypeDerivedFrom("TPMSProfile.Function")));
unAllocatedFunctions = [];
ImplementedAllocations = [];
for i = 1:numel(allFunctions)
    alloc = scenario.getAllocatedTo(allFunctions(i));
    if isempty(alloc)
        unAllocatedFunctions(end+1) = allFunctions(i);
    end
end

allCompsSource = allocSet.SourceModel.find(AnyComponent);
allCompsTarget = allocSet.TargetModel.find(AnyComponent);
for i = 1:numel(allCompsSource)
    for j = 1:numel(allCompsTarget)
        sourceComp = allocSet.SourceModel.lookup(Path=allCompsSource{i});
        targetComp = allocSet.TargetModel.lookup(Path=allCompsTarget{j});
        allocated = scenario.getAllocation(sourceComp,targetComp);
        if ~isempty(allocated)
            if allocated.getPropertyValue("TPMSProfile.FunctionalAllocation.IsImplemented")
                ImplementedAllocations(end+1) = strcat(sourceComp.Name," to ",targetComp.Name);
            end
        end
    end
end

if isempty(unAllocatedFunctions)
  fprintf('All functions are allocated');
else
  fprintf('%d Functions have not been allocated',numel(unAllocatedFunctions));
end

if isempty(ImplementedAllocations)
  fprintf('No allocations are implemented');
else
  fprintf('%d Allocations have been implemented',numel(ImplementedAllocations));
end

    结果显示 All functions are allocated，以验证系统中的所有函数都已分配，并列出尚未实现的分配。

    分析提供函数的供应商

    本节介绍如何使用指定的分配来确定哪些函数将由哪些供应商提供。由于供应商将向系统集成商提供这些组件，因此供应商信息将存储在逻辑模型中。

    suppliers = {'Supplier A','Supplier B','Supplier C','Supplier D'};
functionNames = arrayfun(@(x) x.Name, allFunctions,'UniformOutput',false);
numFunNames = length(allFunctions);
numSuppliers = length(suppliers);
allocTable = table('Size',[numFunNames,numSuppliers],'VariableTypes',...
  repmat("double",1,numSuppliers));
allocTable.Properties.VariableNames = suppliers;
allocTable.Properties.RowNames = functionNames;
for i = 1:numFunNames
  elem = scenario.getAllocatedTo(allFunctions(i));
  for j = 1:numel(elem)
      elemSupplier = getEvaluatedPropertyValue(elem(j),'TPMSProfile.LogicalComponent.Supplier');
      allocTable{i,strcmp(elemSupplier,suppliers)} = 1;
  end

end

    下表显示了各供应商负责的相应函数。

    allocTable

    分析软件部署策略

    您可以确定发动机控制单元 (ECU) 的容量是否足以容纳所有软件组件。软件组件分配给内核本身，但 ECU 是具有预算属性的组件。

    获取平台架构。

    platformArch = systemcomposer.loadModel('PlatformArchitecture');

    加载分配。

    softwareDeployment = systemcomposer.allocation.load('SoftwareDeployment');

frontECU = platformArch.lookup('Path','PlatformArchitecture/Front ECU');
rearECU = platformArch.lookup('Path','PlatformArchitecture/Rear ECU');

scenario1 = softwareDeployment.getScenario('Scenario 1');
scenario2 = softwareDeployment.getScenario('Scenario 2');
frontECU_availMemory = getEvaluatedPropertyValue(frontECU,"TPMSProfile.ECU.MemoryCapacity");
rearECU_availMemory = getEvaluatedPropertyValue(rearECU,"TPMSProfile.ECU.MemoryCapacity");

frontECU_memoryUsed1 = getUtilizedMemoryOnECU(frontECU,scenario1);
frontECU_isOverBudget1 = frontECU_memoryUsed1 > frontECU_availMemory;
rearECU_memoryUsed1 = getUtilizedMemoryOnECU(rearECU,scenario1);
rearECU_isOverBudget1 = rearECU_memoryUsed1 > rearECU_availMemory;

frontECU_memoryUsed2 = getUtilizedMemoryOnECU(frontECU,scenario2);
frontECU_isOverBudget2 = frontECU_memoryUsed2 > frontECU_availMemory;
rearECU_memoryUsed2 = getUtilizedMemoryOnECU(rearECU,scenario2);
rearECU_isOverBudget2 = rearECU_memoryUsed2 > rearECU_availMemory;

    生成一个表格来展示结果。

    softwareDeploymentTable = table([frontECU_memoryUsed1;frontECU_availMemory;...
  frontECU_isOverBudget1;rearECU_memoryUsed1;rearECU_availMemory;rearECU_isOverBudget1],...
  [frontECU_memoryUsed2; frontECU_availMemory; frontECU_isOverBudget2;rearECU_memoryUsed2;...
  rearECU_availMemory; rearECU_isOverBudget2],...
  'VariableNames',{'Scenario 1','Scenario 2'},...
  'RowNames',{'Front ECUMemory Used (MB)','Front ECU Memory (MB)','Front ECU Overloaded',...
  'Rear ECU Memory Used (MB)','Rear ECU Memory (MB)','Rear ECU Overloaded'})
    function memoryUsed = getUtilizedMemoryOnECU(ecu, scenario)

    对于 ECU 中的每个组件，累计每个已分配软件组件所需的二进制大小。

    coreNames = {'Core1','Core2','Core3','Core4'};
memoryUsed = 0;
for i = 1:numel(coreNames)
  core = ecu.Model.lookup('Path',[ecu.getQualifiedName '/' coreNames{i}]);
  allocatedSWComps = scenario.getAllocatedFrom(core);
  for j = 1:numel(allocatedSWComps)
      binarySize = getEvaluatedPropertyValue(allocatedSWComps(j),"TPMSProfile.SWComponent.BinarySize");
      memoryUsed = memoryUsed + binarySize;
  end
end
end

    详细信息

    全部展开

    版本历史记录

    在 R2020b 中推出
