使用 ModelBuilder 类导入 System Composer 架构

打开实时脚本

使用 systemcomposer.io.ModelBuilder 实用工具类将架构规范导入 System Composer™。这些架构规范可以在外部源（例如 Excel® 文件）中定义。

在 System Composer 中，架构由以下四组信息完整定义：

  • 组件及其在架构层次结构中的位置

  • 端口以及端口与组件的映射关系

  • 组件之间通过端口的连接关系

  • 架构模型中的接口以及接口与端口的映射关系

此示例使用 systemcomposer.io.ModelBuilder 类传递上述所有架构信息，包括来自外部源的接口数据定义，并导入一个 System Composer 模型。

在此示例中，我们在一个 Excel 电子表格中定义了一个小型无人机系统的架构信息，用它来创建 System Composer 架构模型。

外部源文件

  • Architecture.xlsx - 此 Excel 文件包含架构模型的层次结构信息。此示例将外部源数据映射到 System Composer 模型元素。这些信息以列名称的形式映射到 System Composer 模型元素。

     # Element    : Name of the element. Either can be component or port name.
     # Parent     : Name of the parent element.
     # Class      : Can be either component or port(Input/Output direction of the port).
     # Domain     : Mapped as component property. Property "Manufacturer" defined in the
                    profile UAVComponent under Stereotype PartDescriptor maps to Domain values
                    in excel source file.
     # Kind       : Mapped as component property. Property "ModelName" defined in the
                    profile UAVComponent under Stereotype PartDescriptor maps to Kind values
                    in excel source file.
     # InterfaceName : If class is of port type. InterfaceName maps to name of the interface
                       linked to port.
     # ConnectedTo : In case of port type, it specifies the connection to
                     other port defined in format "ComponentName::PortName".

  • DataDefinitions.xlsx - 此 Excel 文件包含模型的接口数据定义。此示例假设 Excel 源文件中的数据定义与 System Composer 中的接口层次结构之间的映射如下。

     # Name        : Name of the interface or element.
     # Parent      : Name of the parent interface Name(Applicable only for elements) .
     # Datatype    : Datatype of element. Can be another interface in format
                     Bus: InterfaceName
     # Dimensions  : Dimensions of the element.
     # Units       : Unit property of the element.
     # Minimum     : Minimum value of the element.
     # Maximum     : Maximum value of the element.

步骤 1：实例化 ModelBuilder 类

您可以使用配置文件名称来实例化 ModelBuilder 类。

[stat,fa] = fileattrib(pwd);
if ~fa.UserWrite
    disp('This script must be run in a writable directory');
    return;
end

指定要构建的模型的名称。

modelName = 'scExampleModelBuilder';

指定配置文件的名称。

profile = 'UAVComponent';

指定要读取架构信息的源文件的名称。

architectureFileName = 'Architecture.xlsx';

实例化 ModelBuilder。

builder = systemcomposer.io.ModelBuilder(profile);

步骤 2：构建接口数据定义

读取外部源文件 DataDefinitions.xlsx 中的信息，以构建接口数据模型。

从 Excel 源文件创建 MATLAB® 表。

opts = detectImportOptions('DataDefinitions.xlsx');
opts.DataRange = 'A2';

强制 readtable 从第二行开始读取信息。

definitionContents = readtable('DataDefinitions.xlsx',opts);

systemcomposer.io.IdService 类为给定键生成唯一的 ID。

idService = systemcomposer.io.IdService();

for rowItr =1:numel(definitionContents(:,1))
    parentInterface = definitionContents.Parent{rowItr};
    if isempty(parentInterface)

对于接口，将接口名称添加到模型构建器中。

        interfaceName = definitionContents.Name{rowItr};

获取唯一接口 ID。

getID(container,key) 会为指定容器内的输入键生成或返回（如果键已存在）相同的值。

        interfaceID = idService.getID('interfaces',interfaceName);

使用 builder.addInterface 将接口添加到数据字典中。

        builder.addInterface(interfaceName,interfaceID);
    else

对于元素，读取元素属性，并将元素添加到父接口中。

        elementName  = definitionContents.Name{rowItr};
        interfaceID = idService.getID('interfaces',parentInterface);

ElementID 在同一接口内是唯一的。为统一格式，在 ID 前加上 E。为输入元素生成的 ID 在以父接口名称作为容器的范围内是唯一的。

        elemID = idService.getID(parentInterface,elementName,'E');

设置元素的数据类型、维度、单位、最小值和最大值属性。

        datatype = definitionContents.DataType{rowItr};
        dimensions = string(definitionContents.Dimensions(rowItr));
        units = definitionContents.Units(rowItr);

确保构建器实用工具函数的输入始终为字符串。

        if ~ischar(units)
            units = '';
        end
        minimum = definitionContents.Minimum{rowItr};
        maximum = definitionContents.Maximum{rowItr};

使用 builder.addElementInInterface 在接口中添加一个带有属性的元素。

        builder.addElementInInterface(elementName,elemID,interfaceID,datatype,dimensions,...
            units,'real',maximum,minimum);
    end
end

步骤 3：构建架构规范

架构规范由 Excel 源文件中的 MATLAB 表创建。

excelContents = readtable(architectureFileName);

遍历表中的每一行。

for rowItr =1:numel(excelContents(:,1))

读取 Excel 文件中的每一行和每一列。

    class = excelContents.Class(rowItr);
    Parent = excelContents.Parent(rowItr);
    Name = excelContents.Element{rowItr};

填充表内容。

    if strcmp(class,'component')
        ID = idService.getID('comp',Name);

Root ID 默认设置为零。

        if strcmp(Parent,'scExampleSmallUAV')
            parentID = "0";
        else
            parentID = idService.getID('comp',Parent);
        end

使用 builder.addComponent 添加组件。

        builder.addComponent(Name,ID,parentID);

读取属性值。

        kind = excelContents.Kind{rowItr};
        domain = excelContents.Domain{rowItr};

使用 builder.setComponentProperty 设置构造型和属性值。

        builder.setComponentProperty(ID,'StereotypeName','UAVComponent.PartDescriptor',...
            'ModelName',kind,'Manufacturer',domain);
    else

在此示例中，通过串联端口名称和父组件名称作为键，生成端口的唯一 ID。

        portID = idService.getID('port',strcat(Name,Parent));

对于根架构上的端口，假定 compID 为 0。

        if strcmp(Parent,'scExampleSmallUAV')
            compID = "0";
        else
            compID = idService.getID('comp',Parent);
        end

使用 builder.addPort 添加端口。

        builder.addPort(Name,class,portID,compID );

InterfaceName 指定与端口关联的接口的名称。

        interfaceName = excelContents.InterfaceName{rowItr};

获取接口 ID。

getID 将返回在步骤 2 中添加接口时已生成的相同 ID。

        interfaceID = idService.getID('interfaces',interfaceName);

使用 builder.addInterfaceToPort 将接口映射到端口。

        builder.addInterfaceToPort(interfaceID,portID);

读取 ConnectedTo 信息，建立组件之间的连接。

        connectedTo = excelContents.ConnectedTo{rowItr};

ConnectedTo 的格式为：

(DestinationComponentName::DestinationPortName)

在此示例中，将当前端口视为连接的源端口。

        if ~isempty(connectedTo)
            connID = idService.getID('connection',connectedTo);
            splits = split(connectedTo,'::');

获取连接端口的端口 ID。

在此示例中，端口 ID 由端口名称和父组件名称串联生成。如果端口 ID 已生成，则 getID 函数会为输入键返回相同的 ID。

            connectedPortID = idService.getID('port',strcat(splits(2),splits(1)));

填充连接表。

            sourcePortID = portID;
            destPortID = connectedPortID;

使用 builder.addConnection 添加连接。

            builder.addConnection(connectedTo,connID,sourcePortID,destPortID);
        end
    end
end

步骤 3：使用 builder.build 函数从填充好的表导入模型

[model,importReport] = builder.build(modelName);

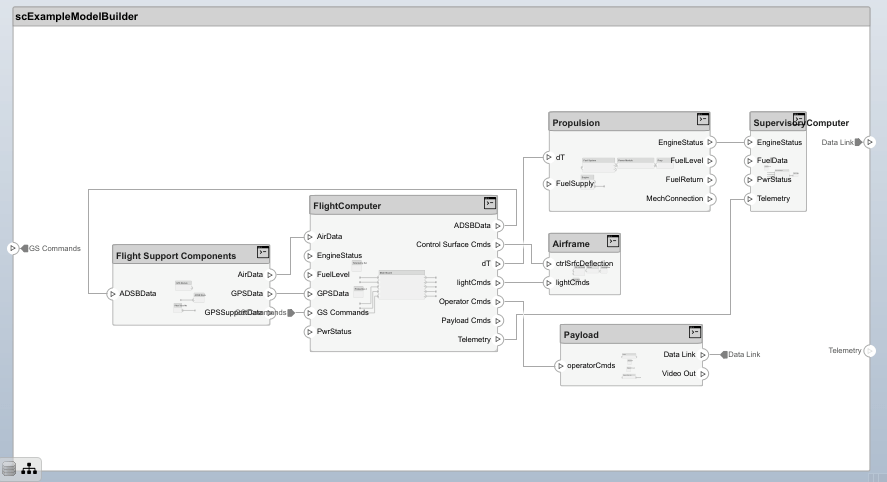

Small UAV architecture model created using the ModelBuilder APIs

注意：接口兼容性检查会将不匹配接口的连接器突出显示为黄色。

清理生成的临时文件。

cleanUp

Copyright 2020 The MathWorks, Inc.
