在视图库中切换生命线和组件
此示例展示了如何使用 架构视图库 工具中的枢轴功能，在选择生命线或组件的情况下在图之间进行转换。
1.打开交通信号灯示例，然后启动架构视图库。
model = systemcomposer.openModel("TLExample");
openViews(model);2.创建一个名为 All Components 的新视图。
view = createView(model,"All Components");3.导入查询命名空间。添加一个查询以从模型中选择所有组件，然后将查询添加到视图中。
import systemcomposer.query.*
view.modifyQuery(AnyComponent)4.在 All Components 组件图视图中，选择 switch 组件。

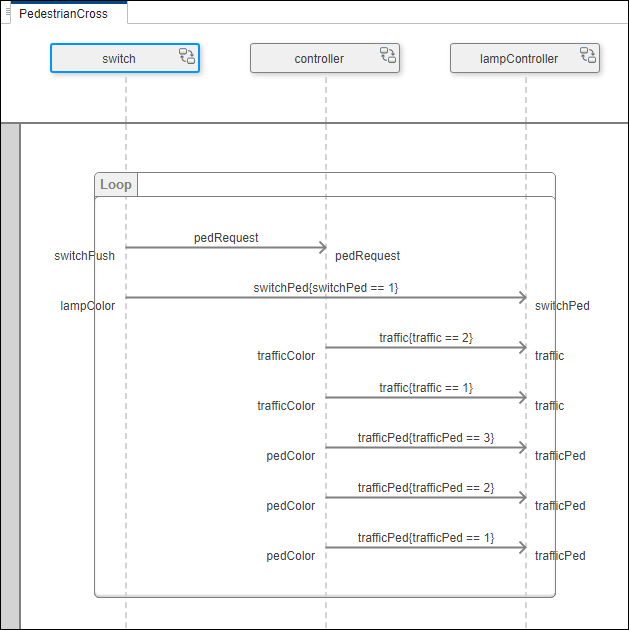

5.从架构视图库工具栏中的视图选项卡中，选择透视。然后，选择 PedestrianCross 序列图，从 switch 组件旋转到代表该组件的 switch 生命线。
您已从 All Components 组件图视图导航到 PedestrianCross 序列图，以与同一实体进行交互。
