网络管理型直流-直流电源转换器
本示例展示了如何使用 ARM® Cortex®-M 处理器来管理对高速闭环 DC-DC 降压转换器控制算法的异步网络命令，该算法由 C2000 处理器执行。在 TMS320F28388D 和类似的处理器系列中，C2000 处理器执行算法的硬实时部分，并使用 ADC 和 PWM 等外设。相比之下，ARM Cortex-M 处理器管理着将 MCU 与外部系统连接起来的高级异步通信，例如 UDP 或 TCP。本示例实现了一种扩展 DC-DC 降压转换器的技术。基于 MCU 的 C2000 DC-DC 降压转换器例子。您可以将此技术应用于任何设计，其中硬实时进程在 C2000 MCU 上执行，而高级异步通信在 ARM Cortex-M 处理器上执行。
要求
控制器与 Arm Cortex-M 连接

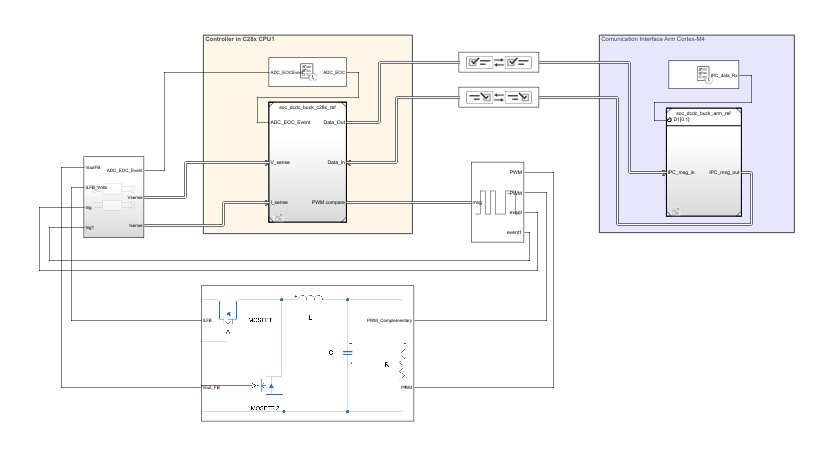

该模型展示了在 C2000 处理器上运行的具有电压跟踪控制算法的 DC-DC 降压转换器。ARM Cortex-M 处理器使用一种方式将电压参考信号发送到 C2000 处理器。Interprocess Data Read (SoC Blockset)，Interprocess Data Channel (SoC Blockset)，和Interprocess Data Write (SoC Blockset)块三联体。同样地，C2000 处理器将测得的电压发送到 ARM Cortex-M 处理器。要打开此模型，请运行以下代码。
open_system("soc_dcdc_buck_target");
有关闭环控制算法设计和电源子板仿真的详细信息，请参阅基于 MCU 的 C2000 DC-DC 降压转换器。
仿真

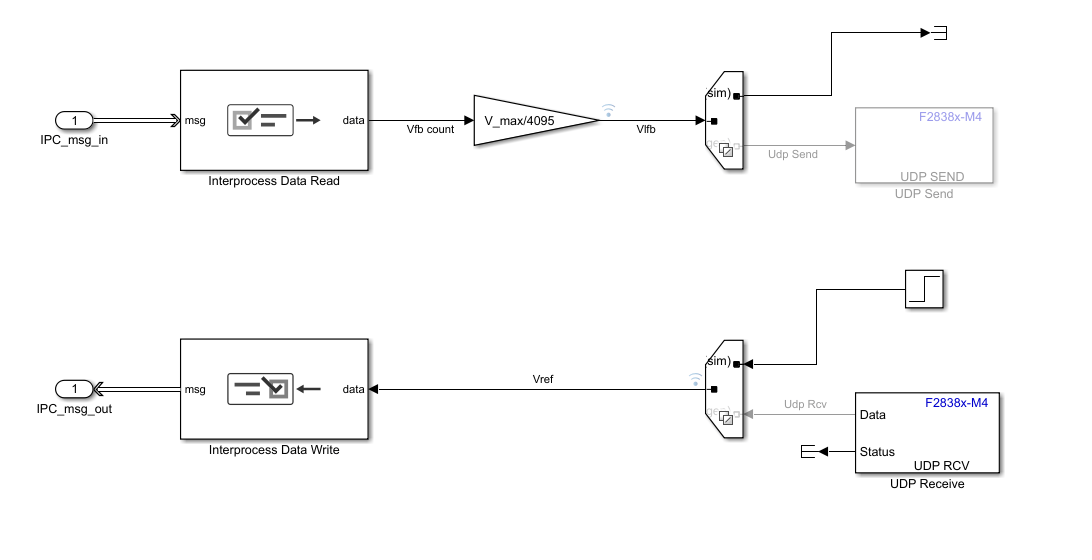

ARM Cortex-M 引用模型在配置为仿真时，会执行仿真分支。Variant Source和Variant Sink模块。在这种情况下，仿真是Step将参考电压从 1 V 改为 2 V 的模块。

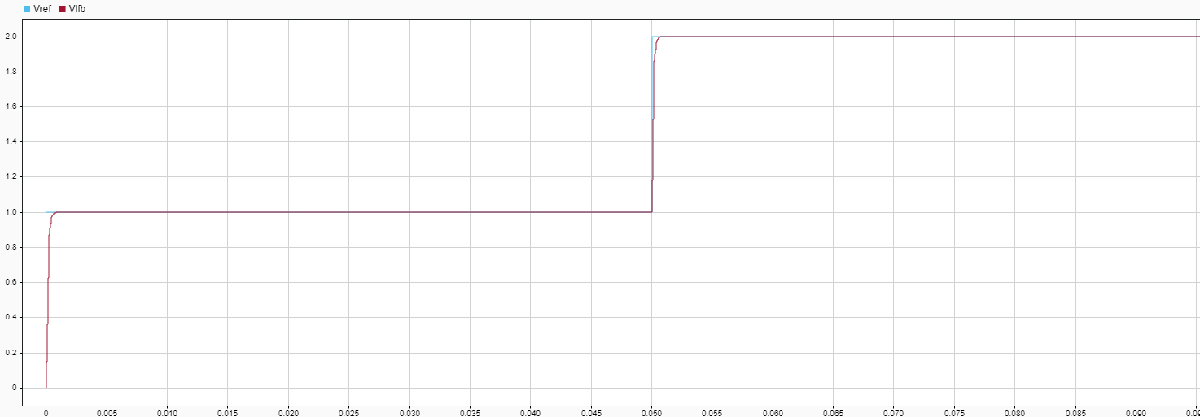

运行仿真。仿真数据检查器显示 C2000 处理器向 Arm Cortex-M 处理器请求的参考电压阶跃的仿真结果。结果显示，阶跃请求发生在 0.05 秒，转换器的输出（图中标记为 Vfb）跟踪设定点（标记为 Vref）。
部署

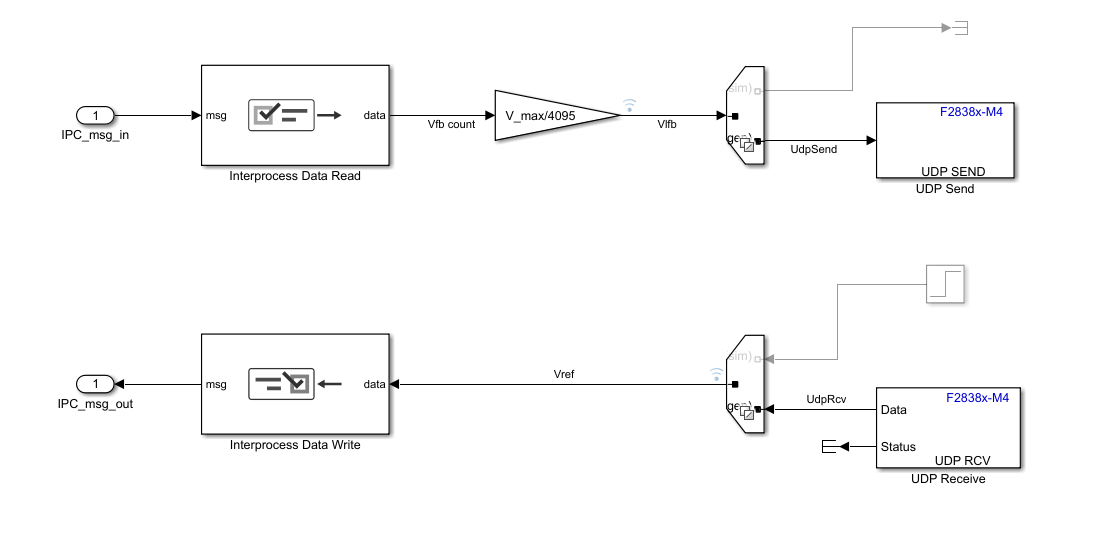

Cortex-M 引用模型取代了Step和Terminator带有模块F2838x-M4 UDP Receive和F2838x-M4 UDP Send模块。UDP Send 模块通过网络发送输出电压。主机模型接收此值，并将其显示在图表和显示面板上。UDP 从主机接收 Vref 值，并通过 Interprocess Data Channel 块将其发送到 CPU1。CPU1 在接收到新值后会改变其设定点。
目标网络配置
在目标 UDP Send 块中，远程 IP 端口必须与主机模型 UDP Receive 块的本地 IP 端口匹配。请确保远程 IP 地址与主机 IP 地址匹配。
在目标 UDP Receive 块中，本地 IP 端口必须与主机模型 UDP Send 块的远程 IP 端口匹配。

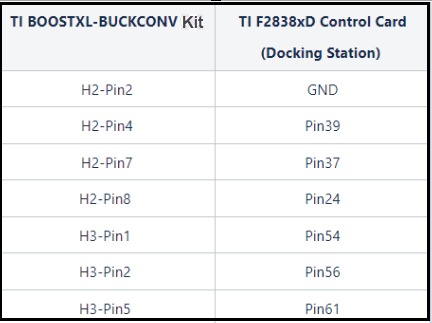

将模型部署到 TI F2838xD (SoC) 控制卡。打开SoC Builder (SoC Blockset)工具。TI F2838xD 控制卡与 TI BOOSTXL-BUCKCONV 套件之间的连接映射：
主机配置
包含主机模型UDP Write (HOST) (SoC Blockset)和UDP Read (HOST) (SoC Blockset)模块可以通过网络向运行在 TI F2838xD (SoC) 控制卡上的已部署应用程序发送命令并接收数据。该图显示了一个示例主机模型，包括Dashboard Scope，显示，和Knob用于控制和监控 DC-DC 电源输出电压的用户界面模块。要打开主机模型，请运行以下代码。
open_system("soc_dcdc_buck_host");
进一步探查
修改控制算法和子板，使其包含一个网络管理的开/关开关。
将 C2000-ARM Cortex-M 模型扩展到其他控制系统，例如电机控制。
