cyclebasis

图的基础循环基

说明

示例

cycles = cyclebasis(G) 计算无向图的基础循环基。输出 cycles 是一个元胞数组,指示哪些节点属于哪个基础循环。

示例

[cycles,edgecycles] = cyclebasis(G) 还返回每个循环中的边。输出 edgecycles 是一个元胞数组,其中 edgecycles{k} 给出 cycles{k} 中节点之间的边。

示例

全部折叠

创建并绘制一个无向图。

s = [1 1 2 2 3 4 4 5 5 6 7 8];
t = [2 4 3 5 6 5 7 6 8 9 8 9];
G = graph(s,t);
plot(G)

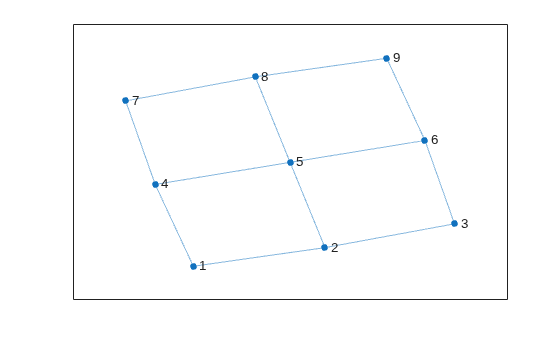

Figure contains an axes object. The axes object contains an object of type graphplot.

计算每个基础循环中有哪些节点。

cycles = cyclebasis(G)
cycles=4×1 cell array
    {[1 2 5 4]}
    {[2 3 6 5]}
    {[4 5 8 7]}
    {[5 6 9 8]}

计算图的基础循环中的节点和边,可视化基础循环,然后使用基础循环来查找图中的其他循环。

创建并绘制一个无向图。

s = [1 1 1 2 2 3 3 4 4 4 5 6];
t = [2 3 4 4 5 4 6 5 6 7 7 7];
G = graph(s,t);
plot(G);

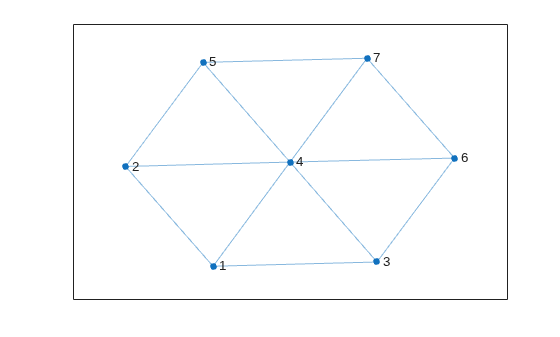

Figure contains an axes object. The axes object contains an object of type graphplot.

计算图的基础循环基。

[cycles,edgecycles] = cyclebasis(G)
cycles=6×1 cell array
    {[1 2 4]}
    {[1 3 4]}
    {[2 4 5]}
    {[3 4 6]}
    {[4 5 7]}
    {[4 6 7]}

edgecycles=6×1 cell array
    {[  1 4 3]}
    {[  2 6 3]}
    {[  4 8 5]}
    {[  6 9 7]}
    {[8 11 10]}
    {[9 12 10]}

突出显示每个基础循环,使用 tiledlayoutnexttile 构造一个子图数组。对于每个子图,首先从 cycles 获得对应循环的节点,从 edgecycles 获得边。然后,绘制图并突出显示这些节点和边。

tiledlayout flow
for k = 1:length(cycles)
    nexttile
    highlight(plot(G),cycles{k},'Edges',edgecycles{k},'EdgeColor','r','NodeColor','r')
    title("Cycle " + k)
end

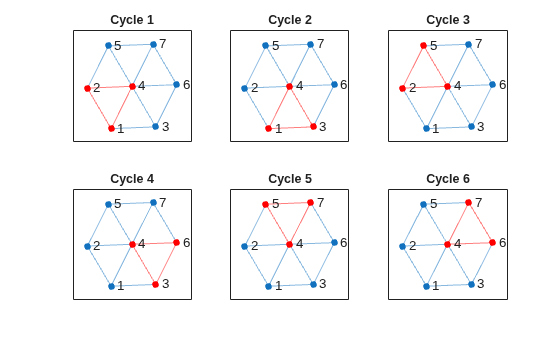

Figure contains 6 axes objects. Axes object 1 with title Cycle 1 contains an object of type graphplot. Axes object 2 with title Cycle 2 contains an object of type graphplot. Axes object 3 with title Cycle 3 contains an object of type graphplot. Axes object 4 with title Cycle 4 contains an object of type graphplot. Axes object 5 with title Cycle 5 contains an object of type graphplot. Axes object 6 with title Cycle 6 contains an object of type graphplot.

通过使用 setxor 函数找到两个或多个基础循环之间的对称差集,可以构造图中的任何其他循环。例如,取前两个循环之间的对称差集,即可绘制生成的新循环。

figure
new_cycle_edges = setxor(edgecycles{1},edgecycles{2});
highlight(plot(G),'Edges',new_cycle_edges,'EdgeColor','r','NodeColor','r')

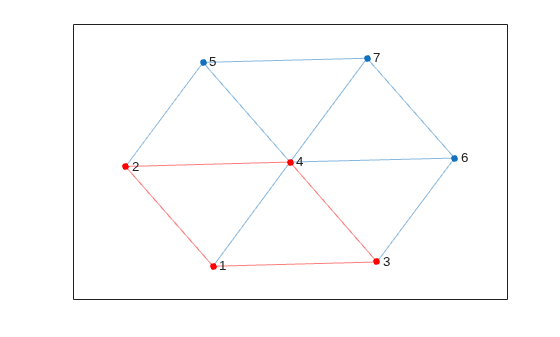

Figure contains an axes object. The axes object contains an object of type graphplot.

虽然每个循环都可以由来自循环基的循环组合而成,但并非每个基循环的组合都能构成有效循环。

检查 cyclebasisallcycles 函数的输出如何随图中的边数而变化。

创建并绘制一个正方形网格图,在正方形的每条边上有三个节点。

n = 5;
A = delsq(numgrid('S',n));
G = graph(A,'omitselfloops');
plot(G)

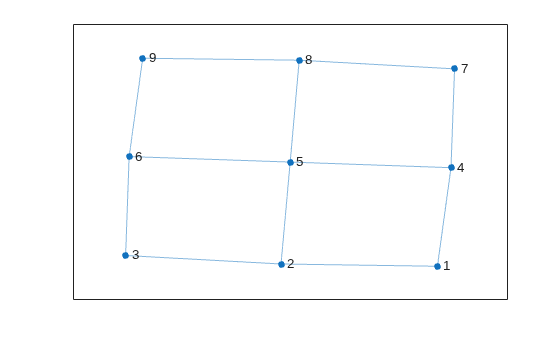

Figure contains an axes object. The axes object contains an object of type graphplot.

使用 allcycles 计算图中的所有循环。使用 tiledlayout 函数构造一个子图数组,并突出显示子图中的每个循环。结果表明,图中总共有 13 个循环。

[cycles,edgecycles] = allcycles(G);
tiledlayout flow
for k = 1:length(cycles)
    nexttile
    highlight(plot(G),cycles{k},'Edges',edgecycles{k},'EdgeColor','r','NodeColor','r')
    title("Cycle " + k)
end

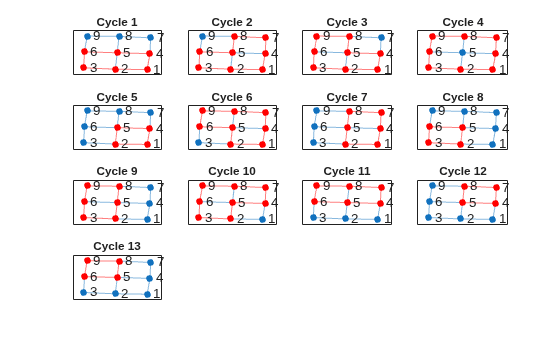

Figure contains 13 axes objects. Axes object 1 with title Cycle 1 contains an object of type graphplot. Axes object 2 with title Cycle 2 contains an object of type graphplot. Axes object 3 with title Cycle 3 contains an object of type graphplot. Axes object 4 with title Cycle 4 contains an object of type graphplot. Axes object 5 with title Cycle 5 contains an object of type graphplot. Axes object 6 with title Cycle 6 contains an object of type graphplot. Axes object 7 with title Cycle 7 contains an object of type graphplot. Axes object 8 with title Cycle 8 contains an object of type graphplot. Axes object 9 with title Cycle 9 contains an object of type graphplot. Axes object 10 with title Cycle 10 contains an object of type graphplot. Axes object 11 with title Cycle 11 contains an object of type graphplot. Axes object 12 with title Cycle 12 contains an object of type graphplot. Axes object 13 with title Cycle 13 contains an object of type graphplot.

其中一些循环可视为较小循环的组合。cyclebasis 函数返回构成图中所有其他循环基础的循环的一个子集。使用 cyclebasis 计算基础循环基,并突出显示子图中的每个基础循环。即使图中有 13 个循环,基础循环也只有 4 个。

[cycles,edgecycles] = cyclebasis(G);
tiledlayout flow
for k = 1:length(cycles)
    nexttile
    highlight(plot(G),cycles{k},'Edges',edgecycles{k},'EdgeColor','r','NodeColor','r')
    title("Cycle " + k)
end

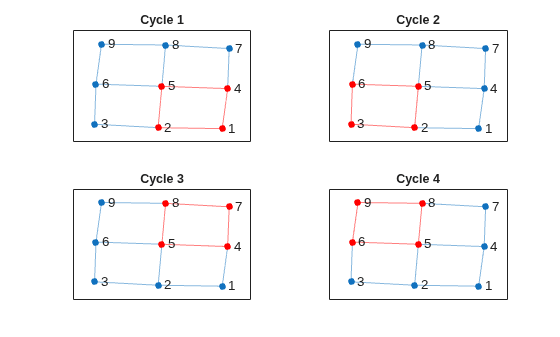

Figure contains 4 axes objects. Axes object 1 with title Cycle 1 contains an object of type graphplot. Axes object 2 with title Cycle 2 contains an object of type graphplot. Axes object 3 with title Cycle 3 contains an object of type graphplot. Axes object 4 with title Cycle 4 contains an object of type graphplot.

现在,将正方形图每条边的节点数从三个增加到四个。这表示图的大小略有增大。

n = 6;
A = delsq(numgrid('S',n));
G = graph(A,'omitselfloops');
figure
plot(G)

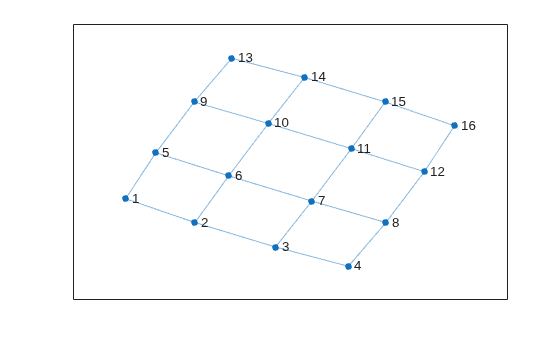

Figure contains an axes object. The axes object contains an object of type graphplot.

使用 allcycles 计算新图中的所有循环。此图有 200 多个循环,数量太多而无法绘制。

allcycles(G)
ans=213×1 cell array
    {[                       1 2 3 4 8 7 6 5]}
    {[                  1 2 3 4 8 7 6 10 9 5]}
    {[1 2 3 4 8 7 6 10 11 12 16 15 14 13 9 5]}
    {[      1 2 3 4 8 7 6 10 11 15 14 13 9 5]}
    {[            1 2 3 4 8 7 6 10 14 13 9 5]}
    {[                 1 2 3 4 8 7 11 10 6 5]}
    {[                 1 2 3 4 8 7 11 10 9 5]}
    {[           1 2 3 4 8 7 11 10 14 13 9 5]}
    {[     1 2 3 4 8 7 11 12 16 15 14 10 6 5]}
    {[     1 2 3 4 8 7 11 12 16 15 14 10 9 5]}
    {[     1 2 3 4 8 7 11 12 16 15 14 13 9 5]}
    {[1 2 3 4 8 7 11 12 16 15 14 13 9 10 6 5]}
    {[           1 2 3 4 8 7 11 15 14 10 6 5]}
    {[           1 2 3 4 8 7 11 15 14 10 9 5]}
    {[           1 2 3 4 8 7 11 15 14 13 9 5]}
    {[      1 2 3 4 8 7 11 15 14 13 9 10 6 5]}
      ⋮

尽管图中有大量循环,但 cyclebasis 仍返回少量基础循环。图中的每个循环都可以只用九个基础循环来构造。

[cycles,edgecycles] = cyclebasis(G);
figure
tiledlayout flow
for k = 1:length(cycles)
    nexttile
    highlight(plot(G),cycles{k},'Edges',edgecycles{k},'EdgeColor','r','NodeColor','r')
    title("Cycle " + k)
end

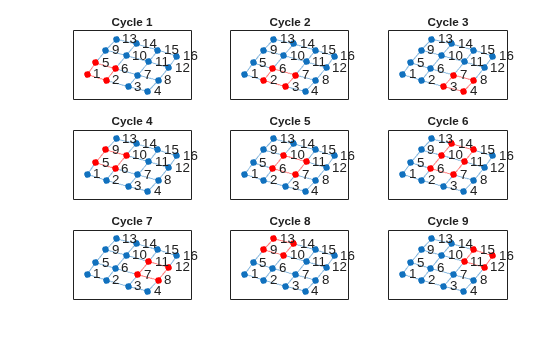

Figure contains 9 axes objects. Axes object 1 with title Cycle 1 contains an object of type graphplot. Axes object 2 with title Cycle 2 contains an object of type graphplot. Axes object 3 with title Cycle 3 contains an object of type graphplot. Axes object 4 with title Cycle 4 contains an object of type graphplot. Axes object 5 with title Cycle 5 contains an object of type graphplot. Axes object 6 with title Cycle 6 contains an object of type graphplot. Axes object 7 with title Cycle 7 contains an object of type graphplot. Axes object 8 with title Cycle 8 contains an object of type graphplot. Axes object 9 with title Cycle 9 contains an object of type graphplot.

对于某些图结构来说,循环数大幅增加而图大小只有很小变化是很常见的。allcycles 返回的循环数可能随着图中边数增多而呈指数增长。但是,cyclebasis 返回的循环数最多会随着图中的边数线性增长。

输入参数

全部折叠

输入图,指定为 graph 对象。使用 graph 创建一个无向图对象。

示例: G = graph(1,2)

输出参数

全部折叠

基础图循环,以元胞数组形式返回。每个元胞 cycles{k} 包含属于 G 的基础循环之一的节点。每个循环从最小的节点索引开始。如果 G 不包含任何循环,则 cycles 为空。

G 中的每个循环均为在 cycles 中返回的基础循环的组合。如果一条边是 G 中某循环的一部分,则它也是 cycles 中至少一个基础循环的一部分。

cycles 中元胞的数据类型取决于输入图是否包含节点名称:

  • 如果图 G 没有节点名称,则每个元胞 cycles{k} 均为节点索引的数值向量。

  • 如果图 G 有节点名称,则每个元胞 cycles{k} 是字符向量节点名称的元胞数组。

每个基础循环中的边,以元胞数组形式返回。每个元胞 edgecycles{k} 包含循环 cycles{k} 中边的边索引。如果 G 不包含任何循环,则 edgecycles 为空。

详细信息

全部折叠

基础循环基

在无向图中,基础循环基是一组简单的循环,它们构成图的循环空间的基础。也就是说,图中的任何循环都可以由基础循环构造。有关示例,请参阅基础循环中的节点和边

图的基础循环基是从图的最小生成树计算得出的。对于不在最小生成树中的每条边,都存在一个基础循环,该循环由该条边、其末端节点和最小生成树中连接这些节点的路径组成。

cyclebasis 中使用的最小生成树通常不同于 minspantree 返回的生成树。它的选择条件是使循环尽可能短。但是,cyclebasis 无法保证返回最短的基础循环。

版本历史记录

在 R2021a 中推出
