Combinatorial Logic
实现真值表
![](combinatorial_logic_block_icon.png)
库:
Simulink /
Logic and Bit Operations
描述
Combinatorial Logic 模块实现一个标准真值表,用于建模可编程逻辑数组 (PLA)、逻辑电路、决策表和其他布尔表达式。您可以将此模块与 Memory 模块一起使用,以实现有限状态机或触发器。
示例
双输入 AND 逻辑
此示例构建一个双输入 AND 函数,当两个输入元素都为 1 时返回 1,否则返回 0。要实现此函数,请将真值表参数值指定为 [0; 0; 0; 1]。为 Combinatorial Logic 模块提供输入和输出的模型部分可能如下所示:

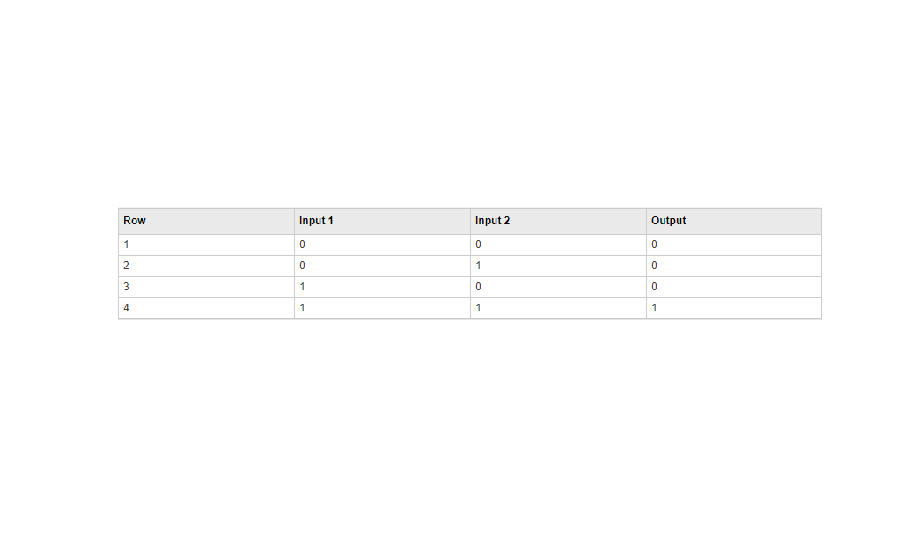

下表显示生成每个输出的输入组合。标记为 Input
的输入信号对应于表中标注为 Input 1 的列。同样,输入信号 Input 2
对应于同名的列。这些值的组合确定作为模块输出传递的表的 Output 列的行。例如,如果输入向量为 [1 0],则输入引用第三行:
(2^1*1 + 1) 输出值为 0。
电路逻辑
此示例电路有三个输入:要求和的两个位(a 与 b)和一个进位输入位 (c)。它有两个输出:进位输出位 (c') 和求和位 (s)。

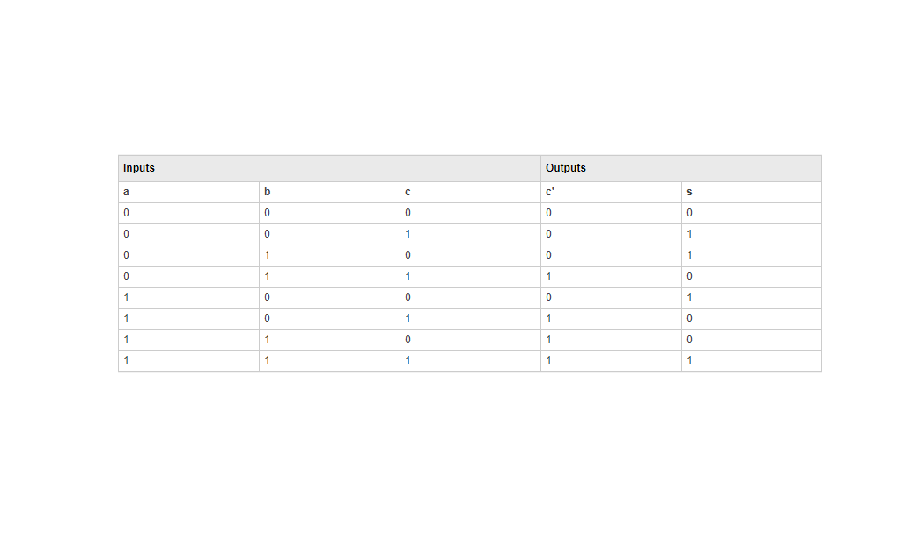

下表显示此电路的真值表和每种输入值组合的对应输出。
要使用 Combinatorial Logic 模块实现此加法器,您需要输入由列 c' 和 s 构成的 8×2 矩阵作为真值表参数。您还可以使用 Combinatorial Logic 模块实现时序电路(即带状态的电路),方法是对该模块的状态包含一个额外输入,并将该模块的输出馈送到此状态输入中。
端口
输入
Port_1 — 输入信号
向量
输入信号,指定为向量。Combinatorial Logic 模块接受的信号类型取决于您是否选择了“布尔逻辑信号”选项(请参阅Implement logic signals as Boolean data (vs. double))。如果启用了此选项,则模块接受 Boolean
或 double
类型的实信号。
数据类型: double
| Boolean
输出
Port_2 — 输出信号
标量 | 向量
输出信号,如果真值表中包含 double
类型的非布尔值,则类型为 double
;否则类型为 Boolean
。如果输入为 Boolean
且真值表包含非布尔值,则输出的类型与输入相同,除非模块输出 double
。
数据类型: double
| Boolean
参数
真值表 — 输出矩阵
矩阵
您指定一个矩阵,将所有可能的模块输出定义为真值表参数。此矩阵的每一行包含一个不同输入元素组合的输出。您必须为每个输入组合指定输出。列数等于模块输出数。
真值表参数可以具有任何数据类型的布尔值(0 或 1),包括定点数据类型。如果表中包含非布尔值,表的数据类型必须是 double
。
输入数与行数之间的关系为:
number of rows = 2(number of inputs)
Simulink® 通过计算来自输入向量元素的行索引,返回矩阵的一行。Simulink 通过生成一个二进制数字(具有零值的输入向量元素为 0,具有非零值的元素为 1),然后将结果加上 1 来计算索引。对于输入向量,m
元素的 u
为:
row index = 1 + u(m)*2
0 + u(m-1)*2
1 + ... + u(1)*2
m-1
编程用法
模块参数:TruthTable |
类型:字符向量 |
值:矩阵 |
默认值:'[0 0;0 1;0 1;1 0;0 1;1 0;1 0;1 1]' |
模块特性
数据类型 |
|
直接馈通 |
|
多维信号 |
|
可变大小信号 |
|
过零检测 |
|
扩展功能
C/C++ 代码生成
使用 Simulink® Coder™ 生成 C 代码和 C++ 代码。
版本历史记录
在 R2006a 之前推出
