检测漂移

使用新数据更新漂移检测器状态和漂移状态

自 R2024b 起

库:
Statistics and Machine Learning Toolbox / Incremental Learning / Drift Detection

描述

Detect Drift 模块在给定新数据时更新漂移检测器的内部统计量和漂移状态。

通过指定包含该对象的工作区变量的名称，将初始化的增量概念漂移检测器对象 (incrementalConceptDriftDetector) 导入该模块中。输入端口 x 接收用于计算漂移的数据流。输入端口 reset 接收重置漂移检测器内部状态的信号。输出端口 IsWarm 返回指示漂移检测器是否已预热的值，这意味着它会跟踪漂移状态。输出端口 status 返回当前漂移状态。可选输入端口 w 接收观测值权重。

示例

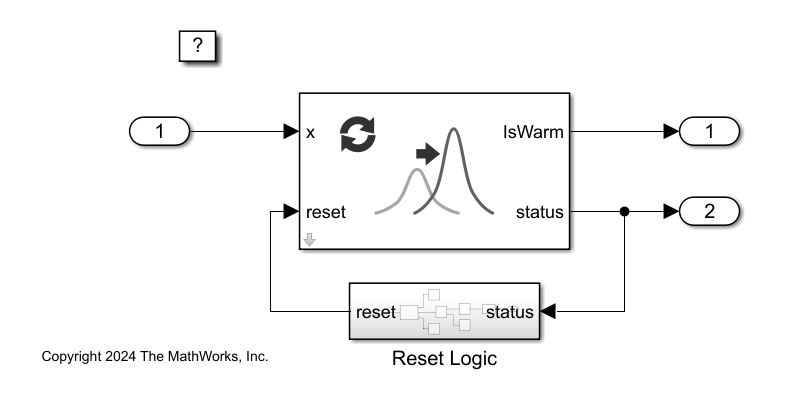

Monitor Drift Using Detect Drift Block

Use the 检测漂移 block for monitoring drift in a data stream in Simulink®. The block detects drift in an input datastream using a configured incremental concept drift detector (incrementalConceptDriftDetector) and outputs the drift status. The sample reset logic provided with the example enables the block to reset the internal statistics of the drift detector upon detecting a drift in the data.

自 R2024b 起
打开实时脚本

端口

输入

全部展开

x — 输入数据
n×1 数值向量 | 逻辑向量

输入数据，指定为 n×1 数值向量（其中 n 是观测值数量），或指定为逻辑向量。在模型初始化期间：

如果在调用 incrementalConceptDriftDetector 时 InputType 值为 "continuous"，则 x 必须为数值向量。
如果在调用 incrementalConceptDriftDetector 时 InputType 值为 "binary"，则 x 可以是逻辑向量。

reset — 重置信号
数值或 | `0` (`false`) | `1`(`true`)

重置信号，指定为 0 (false) 或 1 (true) 或指定为数值标量。当 reset 信号是正标量（大于 0）时，漂移检测器会重置 incrementalConceptDriftDetector 的内部状态，包括 PreviousDriftStatus 和 DriftStatus。在数据中检测到漂移后，该模块使用用户定义的重置逻辑子系统重置检测器。

w — 观测值权重
n×1 数值向量

观测值权重，指定为数值向量。检测漂移模块使用 w 中对应的值对 x 中的观测值进行加权。w 的大小必须等于 x 中的观测值数量。

您不能为使用指数加权移动平均值的霍夫丁界漂移检测方法 (HDDMW) 提供观测值权重。要使用观测值权重，请在调用 incrementalConceptDriftDetector 时将 DetectionMethod 指定为 "ddm" 或 "hddma"。

依赖关系

要启用此端口，请在“模块参数”对话框的主要选项卡上选中添加观测值权重输入端口复选框。

数据类型: single | double

输出

全部展开

IsWarm — 指示模块是否跟踪漂移状态的标志
`0` (`false`) | `1`(`true`)

指示 Detect Drift 模块是否跟踪漂移状态的标志，以逻辑值 0 (false) 或 1 (true) 的形式返回。

值	描述
`1 (true)`	`incrementalConceptDriftDetector` 对象已预热。因此，该模块会在信号输出中跟踪漂移状态。
`0 (false)`	`incrementalConceptDriftDetector` 对象未预热。因此，该模块只会更新内部统计量，不跟踪漂移状态。

数据类型: Boolean

status — 当前漂移状态
`0`（稳定） | `1`（警告） | `2`（漂移）

当前漂移状态，指定为 0（稳定，或无漂移）、1（漂移警告）或 2（检测到漂移）。

参数

全部展开

要以交互方式编辑模块参数，请使用属性检查器。从 Simulink^® 工具条的仿真选项卡的准备库中，选择属性检查器。

主要

选择概念漂移检测器 — 初始增量概念漂移检测器
`IncCDDetector` (默认) | `incrementalConceptDriftDetector` 对象

指定包含已配置的 incrementalConceptDriftDetector 对象的工作区变量的名称。

编程用法

模块参数：DriftDetector

类型：字符向量或字符串

值：incrementalConceptDriftDetector 对象名称

默认值："IncCDDetector"

添加观测值权重输入端口 — 添加观测值权重的第三个输入端口
`off` (默认) | `on`

选中此复选框以在检测漂移模块中包含用于观测值权重的输入端口 w。

编程用法

模块参数：ShowInputWeights

类型：字符向量

值："off" | "on"

默认值："off"

采样时间(-1 表示继承) — 指定采样时间的选项
`–1` (默认) | 标量

指定采样时间命中点之间的离散时间间隔，或指定其他类型的采样时间，例如连续 (0) 或继承 (–1)。有关更多选项，请参阅采样时间的类型 (Simulink)。

默认情况下，检测漂移模块根据其在模型中的上下文继承采样时间。

编程用法

模块参数：SystemSampleTime

类型：字符串标量或字符向量

值：标量

默认值："–1"

数据类型

定点运算参数

整数舍入模式 — 定点运算的舍入模式
向下 (默认) | 向上 | 收敛 | 最邻近值 | 舍入 | 最简 | 零

指定定点运算的舍入模式。有关详细信息，请参阅舍入模式 (Fixed-Point Designer)。

模块参数始终舍入到最邻近的可表示值。要控制模块参数的舍入方法，请使用 MATLAB^® 舍入函数在封装字段中输入表达式。

编程用法

模块参数：RndMeth

类型：字符向量

默认值："Floor"

对整数溢出进行饱和处理 — 溢出操作的方法
`off` (默认) | `on`

指定对溢出是进行饱和处理还是绕回处理。

操作基本原理对溢出的影响示例

操作	基本原理	对溢出的影响	示例
选中此复选框 (`on`)。	您的模型可能有溢出，并且您希望在生成的代码中具有显式饱和保护。	将溢出饱和处理为数据类型能够表示的最小值或最大值。	`int8`（有符号 8 位整数）数据类型可以表示的最大值为 127。任何大于此最大值的模块运算结果都会导致 8 位整数溢出。如果选中此复选框，模块输出将在达到 127 时饱和。类似地，模块输出将在达到最小输出值 -128 时饱和。
清除此复选框 (`off`)。	您想优化所生成代码的效率。您希望避免过度地指定信号超出范围时模块的处理方式。有关详细信息，请参阅信号范围错误故障排除 (Simulink)。	溢出将绕回到数据类型可以表示的合适值。	`int8`（有符号 8 位整数）数据类型可以表示的最大值为 127。任何大于此最大值的模块运算结果都会导致 8 位整数溢出。在该复选框处于清除状态时，软件会将导致溢出的值解释为 `int8`，这可能产生意外结果。例如，以 `int8` 表示的模块结果 130（二进制 1000 0010）为 -126。

选中此复选框 (on)。

您的模型可能有溢出，并且您希望在生成的代码中具有显式饱和保护。

将溢出饱和处理为数据类型能够表示的最小值或最大值。

int8（有符号 8 位整数）数据类型可以表示的最大值为 127。任何大于此最大值的模块运算结果都会导致 8 位整数溢出。如果选中此复选框，模块输出将在达到 127 时饱和。类似地，模块输出将在达到最小输出值 -128 时饱和。

清除此复选框 (off)。

您想优化所生成代码的效率。

您希望避免过度地指定信号超出范围时模块的处理方式。有关详细信息，请参阅信号范围错误故障排除 (Simulink)。

溢出将绕回到数据类型可以表示的合适值。

int8（有符号 8 位整数）数据类型可以表示的最大值为 127。任何大于此最大值的模块运算结果都会导致 8 位整数溢出。在该复选框处于清除状态时，软件会将导致溢出的值解释为 int8，这可能产生意外结果。例如，以 int8 表示的模块结果 130（二进制 1000 0010）为 -126。

编程用法

模块参数：SaturateOnIntegerOverflow

类型：字符向量

值："off" | "on"

默认值："off"

锁定输出数据类型设置以防止被定点工具更改 — 防止定点工具覆盖数据类型
`off` (默认) | `on`

选择此参数可防止定点工具覆盖您对模块指定的数据类型。有关详细信息，请参阅Use Lock Output Data Type Setting (Fixed-Point Designer)。

编程用法

模块参数：LockScale

类型：字符向量

值："off" | "on"

默认值："off"

数据类型

漂移状态数据类型 — 漂移状态输出的数据类型
继承: 自动 (默认) | 双精度 | 单精度 | 半精度 | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | 布尔型 | fixdt(1,16,0) | fixdt(1,16,2^0,0) | <数据类型表达式>

指定漂移状态输出的数据类型。该类型可以继承、直接指定或表示为数据类型对象，如 Simulink.NumericType。

如果您选择 Inherit: auto，该模块将使用继承数据类型的规则。

有关数据类型的详细信息，请参阅控制信号的数据类型 (Simulink)。

点击显示数据类型助手按钮以显示数据类型助手，这有助于您设置数据类型属性。有关详细信息，请参阅使用数据类型助手指定数据类型 (Simulink)。

编程用法

模块参数：DriftStatusDataTypeStr

类型：字符向量或字符串

默认值："Inherit: auto"

漂移状态数据类型最小值 — 用于范围检查的漂移状态输出的最小值
`[]` (默认) | 标量

指定 Simulink 检查的漂移状态范围的下限值。

Simulink 使用最小值执行下列操作：

某些模块的参数范围检查（请参阅指定模块参数的最小值和最大值 (Simulink)）。
仿真范围检查（请参阅指定信号范围 (Simulink)和启用仿真范围检查 (Simulink)）。
从模型生成的代码的优化。此优化可删除算法代码，并影响某些仿真模式（如软件在环 (SIL) 模式或外部模式）的结果。有关详细信息，请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

编程用法

模块参数：DriftStatusOutMin

类型：字符向量

值：'[]' | 标量

默认值：'[]'

漂移状态数据类型最大值 — 用于范围检查的漂移状态输出的最大值
`[]` (默认) | 标量

指定 Simulink 检查的漂移状态范围的上限值。

Simulink 使用最大值执行下列操作：

某些模块的参数范围检查（请参阅指定模块参数的最小值和最大值 (Simulink)）。
仿真范围检查（请参阅指定信号范围 (Simulink)和启用仿真范围检查 (Simulink)）。
从模型生成的代码的优化。此优化可删除算法代码，并影响某些仿真模式（如软件在环 (SIL) 模式或外部模式）的结果。有关详细信息，请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

编程用法

模块参数：DriftStatusOutMax

类型：字符向量

值：'[]' | 标量

默认值：'[]'

均值数据类型 — 均值的数据类型
Inherit: auto (默认) | 双精度 | 单精度 | 半精度 | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | 布尔型 | fixdt(1,16,0) | fixdt(1,16,2^0,0) | <数据类型表达式>

指定均值（输入观测值的移动平均值）的数据类型。该类型可以继承、直接指定或表示为数据类型对象，如 Simulink.NumericType。

有关数据类型的详细信息，请参阅控制信号的数据类型 (Simulink)。

编程用法

模块参数：MeanDataTypeStr

类型：字符向量或字符串

默认值："Inherit: auto"

均值数据类型最小值 — 用于范围检查的均值最小值
`[]` (默认) | 标量

指定 Simulink 检查的均值范围的下限值。

Simulink 使用最小值执行下列操作：

某些模块的参数范围检查（请参阅指定模块参数的最小值和最大值 (Simulink)）。
仿真范围检查（请参阅指定信号范围 (Simulink)和启用仿真范围检查 (Simulink)）。
从模型生成的代码的优化。此优化可删除算法代码，并影响某些仿真模式（如软件在环 (SIL) 模式或外部模式）的结果。有关详细信息，请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

编程用法

模块参数：MeanOutMin

类型：字符向量

值：'[]' | 标量

默认值：'[]'

均值数据类型最大值 — 用于范围检查的均值最大值
`[]` (默认) | 标量

指定 Simulink 检查的均值范围的上限值。

Simulink 使用最大值执行下列操作：

某些模块的参数范围检查（请参阅指定模块参数的最小值和最大值 (Simulink)）。
仿真范围检查（请参阅指定信号范围 (Simulink)和启用仿真范围检查 (Simulink)）。
从模型生成的代码的优化。此优化可删除算法代码，并影响某些仿真模式（如软件在环 (SIL) 模式或外部模式）的结果。有关详细信息，请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

编程用法

模块参数：MeanOutMax

类型：字符向量

值：'[]' | 标量

默认值：'[]'

方差数据类型 — 方差的数据类型
Inherit: auto (默认) | 双精度 | 单精度 | 半精度 | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | 布尔型 | fixdt(1,16,0) | fixdt(1,16,2^0,0) | <数据类型表达式>

指定方差（输入观测值的移动方差）的数据类型。该类型可以继承、直接指定或表示为数据类型对象，如 Simulink.NumericType。

有关数据类型的详细信息，请参阅控制信号的数据类型 (Simulink)。

编程用法

模块参数：VarianceDataTypeStr

类型：字符向量或字符串

默认值："Inherit: auto"

方差数据类型最小值 — 用于范围检查的方差最小值
`[]` (默认) | 标量

指定 Simulink 检查的方差范围的下限值。

Simulink 使用最小值执行下列操作：

某些模块的参数范围检查（请参阅指定模块参数的最小值和最大值 (Simulink)）。
仿真范围检查（请参阅指定信号范围 (Simulink)和启用仿真范围检查 (Simulink)）。
从模型生成的代码的优化。此优化可删除算法代码，并影响某些仿真模式（如软件在环 (SIL) 模式或外部模式）的结果。有关详细信息，请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

编程用法

模块参数：VarianceOutMin

类型：字符向量

值：'[]' | 标量

默认值：'[]'

方差数据类型最大值 — 用于范围检查的方差的最大值
`[]` (默认) | 标量

指定 Simulink 检查的方差范围的上限值。

Simulink 使用最大值执行下列操作：

某些模块的参数范围检查（请参阅指定模块参数的最小值和最大值 (Simulink)）。
仿真范围检查（请参阅指定信号范围 (Simulink)和启用仿真范围检查 (Simulink)）。
从模型生成的代码的优化。此优化可删除算法代码，并影响某些仿真模式（如软件在环 (SIL) 模式或外部模式）的结果。有关详细信息，请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

编程用法

模块参数：VarianceOutMax

类型：字符向量

值：'[]' | 标量

默认值：'[]'

权重加和数据类型 — 权重加和的数据类型
Inherit: auto (默认) | 双精度 | 单精度 | 半精度 | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | 布尔型 | fixdt(1,16,0) | fixdt(1,16,2^0,0) | <数据类型表达式>

指定权重加和（加权输入观测值的移动和）的数据类型。该类型可以继承、直接指定或表示为数据类型对象，如 Simulink.NumericType。

有关数据类型的详细信息，请参阅控制信号的数据类型 (Simulink)。

编程用法

模块参数：WeightsSumDataTypeStr

类型：字符向量或字符串

默认值："Inherit: auto"

权重加和数据类型最小值 — 用于范围检查的权重加和的最小值
`[]` (默认) | 标量

指定 Simulink 检查的权重加和范围的下限值。

Simulink 使用最小值执行下列操作：

某些模块的参数范围检查（请参阅指定模块参数的最小值和最大值 (Simulink)）。
仿真范围检查（请参阅指定信号范围 (Simulink)和启用仿真范围检查 (Simulink)）。
从模型生成的代码的优化。此优化可删除算法代码，并影响某些仿真模式（如软件在环 (SIL) 模式或外部模式）的结果。有关详细信息，请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

编程用法

模块参数：WeightsSumOutMin

类型：字符向量

值：'[]' | 标量

默认值：'[]'

权重加和数据类型最大值 — 用于范围检查的权重加和的最大值
`[]` (默认) | 标量

指定 Simulink 检查的权重加和范围的上限值。

Simulink 使用最大值执行下列操作：

某些模块的参数范围检查（请参阅指定模块参数的最小值和最大值 (Simulink)）。
仿真范围检查（请参阅指定信号范围 (Simulink)和启用仿真范围检查 (Simulink)）。
从模型生成的代码的优化。此优化可删除算法代码，并影响某些仿真模式（如软件在环 (SIL) 模式或外部模式）的结果。有关详细信息，请参阅使用指定的最小值和值进行优化 (Embedded Coder)。

编程用法

模块参数：WeightsSumOutMax

类型：字符向量

值：'[]' | 标量

默认值：'[]'

模块特性

数据类型	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
直接馈通	`是`
多维信号	`否`
可变大小信号	`否`
过零检测	`否`

扩展功能

全部展开

C/C++ 代码生成
使用 Simulink® Coder™ 生成 C 代码和 C++ 代码。

定点转换
使用 Fixed-Point Designer™ 设计和仿真定点系统。

版本历史记录

在 R2024b 中推出
