使用视图显示组件层次结构和架构层次结构

此示例展示了如何使用架构视图库中的层次视图来可视化层次关系。

您可以将层次结构图可视化为包含组件、端口、引用类型、组件构造型和构造型属性的视图。组件层次图以树形显示组件，父组件位于子组件之上。在组件层次结构视图中，每个引用模型的使用次数都是一样的。架构层次图使用组合连接显示唯一组件架构类型及其关系。在架构层次视图中，每个引用的模型只表示一次。

有关视图主题的路线图，请参阅使用架构视图库创建自定义视图。

任何组件图视图都可以选择以层次图的形式表示。层次结构和组件图视图显示的是同一组组件，您可以使用相同的方法选择和过滤组件。

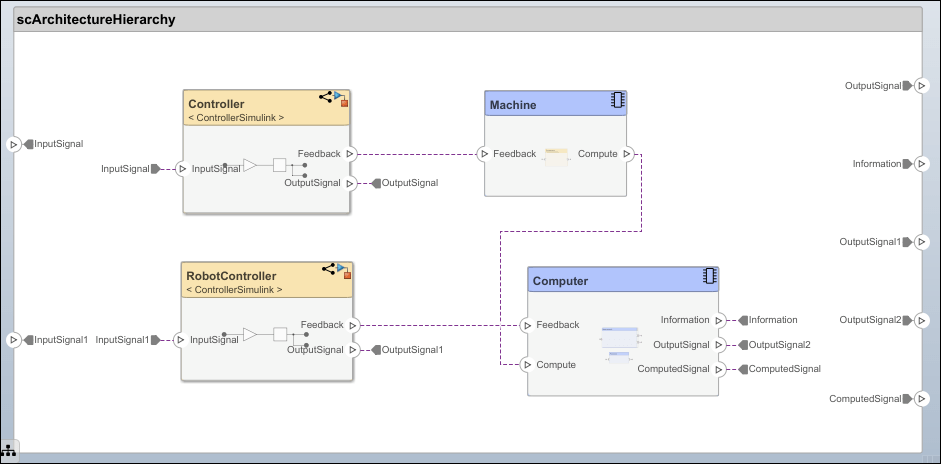

此示例使用一个架构模型来表示机器人系统中的数据流。打开此模型，按照教程中的步骤进行操作。

提示

要了解更多关于 System Composer™ 概念在系统工程设计中的应用，请参阅System Composer 概念。

使用配备控制器（可仿真数据传输）的机器人计算机系统，探索架构视图库中的层次结构图。

要打开架构视图库，请转到建模 > 架构视图。
在视图浏览器中，选择 All Components 视图。
观察与架构模型中的所有组件相对应的组件图视图。
组件图根据模型的结构，以组件、端口和连接器为视图。
在工具栏的图部分，点击组件层次结构。
观察与同一组组件相对应的组件层次结构视图。
组件层次结构图显示了一个单一的根，即视图规范本身。根对应于组件图中显示的视图名称。组件层次结构图中的连接从子组件开始，以每个父组件上的菱形符号结束。

注意
在层次视图中，组件的构造型被包含在 «» 符号中。例如，分配给组件的电气构造型被标记为 «Electrical Component»。
在工具条的图部分，点击架构层次结构。
观察与同一组组件相对应的架构层次视图。
架构层次结构图从根架构开始。根对应于系统的边界。架构层次结构图中的框代表一个被引用的模型，即使在同一模型中多次引用，也只出现一次。例如，ControllerSimulink 是一个出现在三个组件上的引用模型，其连接显示了多重性。这些线条显示了 ContollerSimulink 与其父母之间的关系。
