grpdelay

平均滤波器延迟（群延迟）

全页折叠

语法

[gd,w] = grpdelay(b,a,n)

[gd,w] = grpdelay(B,A,"ctf",n)

[gd,w] = grpdelay({B,A,g},"ctf",n)

[gd,w] = grpdelay(d,n)

[gd,w] = grpdelay(sos,n)

[gd,w] = grpdelay(___,"whole")

[gd,f] = grpdelay(___,n,fs)

[gd,f] = grpdelay(___,n,"whole",fs)

gd = grpdelay(___,win)

gd = grpdelay(___,fin,fs)

grpdelay(___)

说明

[gd,w] = grpdelay(b,a,n) 返回指定数字滤波器的群延迟响应。指定一个具有分子系数 b 和分母系数 a 的数字滤波器。该函数在 gd 中返回 n 点群延迟响应向量和返回对应的角频率向量 w。

[gd,w] = grpdelay(B,A,"ctf",n) 返回表示为Cascaded Transfer Functions (CTF) 的数字滤波器的 n 点群延迟响应，分子系数为 B，分母系数为 A。 (自 R2024b 起)

示例

[gd,w] = grpdelay({B,A,g},"ctf",n) 返回 CTF 格式的数字滤波器的 n 点群延迟响应。指定具有分子系数 B、分母系数 A 和跨滤波器节的尺度值 g 的滤波器。 (自 R2024b 起)

示例

[gd,w] = grpdelay(d,n) 返回数字滤波器 d 的 n 点群延迟响应。

示例

[gd,w] = grpdelay(sos,n) 返回对应于二阶节矩阵 sos 的 n 点群延迟响应。

示例

[gd,w] = grpdelay(___,"whole") 返回在整个单位圆周围的 n 个采样点处的群延迟。

[gd,f] = grpdelay(___,n,fs) 返回一个数字滤波器的群延迟响应向量 gd 和对应的物理频率向量 f，该数字滤波器经过设计，可以对以速率 fs 采样的信号进行滤波。

[gd,f] = grpdelay(___,n,"whole",fs) 返回介于 0 与 fs 之间的 n 个点的频率向量。

gd = grpdelay(___,win) 返回以 gd 中提供的归一化频率计算的群延迟响应向量 win。

gd = grpdelay(___,fin,fs) 返回以 fin 中提供的物理频率计算的群延迟响应向量 gd。

示例

不带输出参量的 grpdelay(___) 用于绘制滤波器的群延迟响应。

示例

全部折叠

巴特沃斯滤波器的群延迟

打开实时脚本

设计一个归一化 3 dB 频率为 $0.2 π$ 弧度/采样点的 6 阶巴特沃斯滤波器。使用 grpdelay 显示群延迟。

[z,p,k] = butter(6,0.2);
sos = zp2sos(z,p,k);

grpdelay(sos,128)

Figure contains an axes object. The axes object with title Group Delay, xlabel Normalized Frequency ( times pi rad/sample), ylabel Group delay (samples) contains an object of type line.

在同一图上绘制系统的群延迟和相位延迟。

gd = grpdelay(sos,512);

[h,w] = freqz(sos,512);
pd = -unwrap(angle(h))./w;

plot(w/pi,gd,w/pi,pd)
grid
xlabel("Normalized Frequency (\times\pi rad/sample)")
ylabel("Group and phase delays")
legend(["Group delay" "Phase delay"])

Figure contains an axes object. The axes object with xlabel Normalized Frequency ( times pi rad/sample), ylabel Group and phase delays contains 2 objects of type line. These objects represent Group delay, Phase delay.

巴特沃斯 `digitalFilter` 的群延迟响应

打开实时脚本

使用 designfilt 设计一个归一化 3 dB 频率为 $0.2 π$ 弧度/采样点的六阶巴特沃斯滤波器。显示其群延迟响应。

d = designfilt("lowpassiir",FilterOrder=6, ...
    HalfPowerFrequency=0.2,DesignMethod="butter");
grpdelay(d)

Figure contains an axes object. The axes object with title Group Delay, xlabel Normalized Frequency ( times pi rad/sample), ylabel Group delay (samples) contains an object of type line.

任意幅值响应 FIR 滤波器的群延迟响应

打开实时脚本

设计任意幅值响应的 88 阶 FIR 滤波器。该滤波器有两个通带和两个阻带。低频通带的增益是高频通带的两倍。指定采样率为 200 Hz。可视化滤波器在 10 Hz 至 78 Hz 范围内的幅值响应和相位响应。

fs = 200;
d = designfilt('arbmagfir', ...
       'FilterOrder',88, ...
       'NumBands',4, ...
       'BandFrequencies1',[0 20], ...
       'BandFrequencies2',[25 40], ...
       'BandFrequencies3',[45 65], ...
       'BandFrequencies4',[70 100], ...
       'BandAmplitudes1',[2 2], ...
       'BandAmplitudes2',[0 0], ...
       'BandAmplitudes3',[1 1], ...
       'BandAmplitudes4',[0 0], ...
       'SampleRate',fs);
freqz(d,10:1/fs:78,fs)

Figure contains 2 axes objects. Axes object 1 with title Phase, xlabel Frequency (Hz), ylabel Phase (degrees) contains an object of type line. Axes object 2 with title Magnitude, xlabel Frequency (Hz), ylabel Magnitude (dB) contains an object of type line.

计算并显示滤波器在同一频率范围内的群延迟响应。验证它是滤波器阶数的一半。

filtord(d)

ans =
88

grpdelay(d,10:1/fs:78,fs)

Figure contains an axes object. The axes object with title Group Delay, xlabel Frequency (Hz), ylabel Group delay (samples) contains an object of type line.

级联传递函数的群延迟响应

自 R2024b 起

打开实时脚本

设计一个 40 阶低通切比雪夫 II 型数字滤波器，阻带边缘频率为 0.4，阻带衰减为 50 dB。使用 CTF 格式的滤波器的系数绘制滤波器的群延迟响应。

[B,A] = cheby2(40,50,0.4,"ctf");

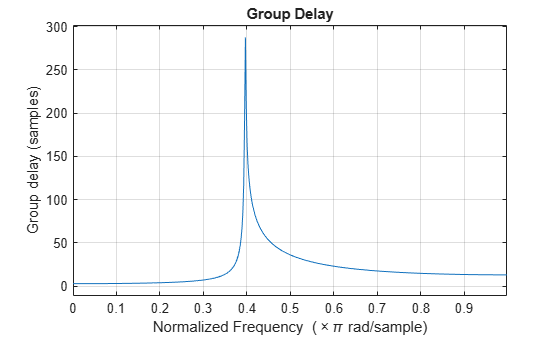

grpdelay(B,A,"ctf")

Figure contains an axes object. The axes object with title Group Delay, xlabel Normalized Frequency ( times pi rad/sample), ylabel Group delay (samples) contains an object of type line.

设计一个 30 阶带通椭圆数字滤波器，通带边缘频率为 0.3 和 0.7，通带波纹为 0.1 dB，阻带衰减为 50 dB。使用 CTF 格式的滤波器的系数和增益，绘制滤波器的群延迟响应。

[B,A,g] = ellip(30,0.1,50,[0.3 0.7],"ctf");

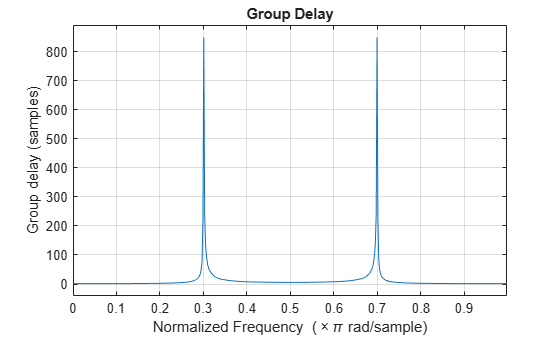

grpdelay({B,A,g},"ctf")

Figure contains an axes object. The axes object with title Group Delay, xlabel Normalized Frequency ( times pi rad/sample), ylabel Group delay (samples) contains an object of type line.

输入参数

全部折叠

`b`, `a` — 传递函数系数
向量

传递函数系数，指定为向量。用 b 和 a 将传递函数表示为

$H (z) = \frac{B (z)}{A (z)} = \frac{b_{1} + b_{2} z^{- 1} \dots + b_{n} z^{- (n - 1)} + b_{n + 1} z^{- n}}{a_{1} + a_{2} z^{- 1} \dots + a_{m} z^{- (m - 1)} + a_{m + 1} z^{- m}}$

示例: b = [1 3 3 1]/6 和 a = [3 0 1 0]/3 用于指定归一化 3 dB 频率为 0.5π 弧度/采样点的三阶巴特沃斯滤波器。

数据类型: double | single
复数支持: 是

`n` — 要在其上计算响应的频率点的数量
512 (默认) | 正整数标量

要在其上计算响应的频率点的数量，指定为不小于 2 的正整数标量。当 n 不存在时，它默认为 512。为了获得最佳效果，请将 n 设置为大于滤波器阶数的值。

`B,A` — 级联传递函数 (CTF) 系数
标量 | 向量 | 矩阵

级联传递函数 (CTF) 系数，指定为标量、向量或矩阵。B 和 A 分别列出级联传递函数的分子系数和分母系数。

B 的大小必须为 L×(m + 1)，A 的大小必须为 L×(n + 1)，其中：

L 表示滤波器节的数量。
m 表示滤波器分子的阶。
n 表示滤波器分母的阶。

有关级联传递函数格式和系数矩阵的详细信息，请参阅以 CTF 格式指定数字滤波器。

注意

如果 A(:,1) 的任一元素不等于 1，则 grpdelay 按 A(:,1) 对滤波器系数进行归一化。在这种情况下，A(:,1) 必须为非零。

示例: B = [2 4 2;3 3 0] 和 A = [6 0 2;6 0 0] 用于指定归一化 3 dB 频率为 0.5π 弧度/采样点的三阶巴特沃斯滤波器。

数据类型: double | single
复数支持: 是

`g` — 尺度值
标量 | 向量

尺度值，指定为具有 L + 1 个元素的实数值标量或实数值向量，其中 L 是 CTF 节的数量。尺度值表示滤波器增益在级联滤波器表示的各节之间的分布。

grpdelay 函数使用 scaleFilterSections 函数将增益应用于滤波器节，具体取决于您如何指定 g：

标量 - 函数将增益均匀分布在所有滤波器节上。
向量 - 函数将前 L 个增益值应用于对应的滤波器节，并将最后一个增益值均匀分布在所有滤波器节上。

数据类型: double | single

`d` — 数字滤波器
`digitalFilter` 对象

数字滤波器，指定为 digitalFilter 对象。使用 designfilt 根据频率响应设定生成数字滤波器。

示例: d = designfilt("lowpassiir",FilterOrder=3,HalfPowerFrequency=0.5) 用于指定归一化 3 dB 频率为 0.5π 弧度/采样点的三阶巴特沃斯滤波器。

`sos` — 二阶节系数
矩阵

二阶节系数，指定为矩阵。sos 是 K×6 矩阵，其中节数 K 必须大于或等于 2。如果节数小于 2，该函数将输入视为分子向量。sos 的每行对应于二阶 (biquad) 滤波器的系数。sos 的第 i 行对应于 [bi(1) bi(2) bi(3) ai(1) ai(2) ai(3)]。

示例: s = [2 4 2 6 0 2;3 3 0 6 0 0] 用于指定归一化 3 dB 频率为 0.5π 弧度/采样点的三阶巴特沃斯滤波器。

数据类型: double | single
复数支持: 是

`fs` — 采样率
正标量

采样率，指定为正标量。当时间单位为秒时，fs 以赫兹表示。

数据类型: double

`win` — 角频率
向量

角频率，指定为向量并以弧度/采样点表示。win 必须至少包含两个元素，否则该函数会将其解释为 n。win = π 对应于奈奎斯特频率。

`fin` — 频率
向量

频率，指定为向量。fin 必须至少包含两个元素，否则该函数会将其解释为 n。当时间单位为秒时，fin 以赫兹表示。

数据类型: double

输出参量

全部折叠

`gd` — 群延迟响应
向量

群延迟响应，以向量形式返回。如果指定 n，则 gd 的长度为 n。如果未指定 n，或指定 n 为空向量，则 gd 的长度为 512。

如果 grpdelay 的输入是单精度值，则该函数使用单精度算术运算计算群延迟。输出 h 是单精度值。

`w` — 角频率
向量

角频率，以向量形式返回。w 值的范围是从 0 到 π。如果在输入中指定 "whole"，则 w 中的值的范围是从 0 到 2π。如果指定 n，则 w 的长度为 n。如果未指定 n，或指定 n 为空向量，则 w 的长度为 512。

`f` — 频率
向量

频率，以单位为赫兹的向量形式返回。f 的值的范围是从 0 到 fs/2 Hz。如果在输入中指定 "whole"，则 f 中的值的范围是从 0 到 fs Hz。如果指定 n，则 f 的长度为 n。如果未指定 n，或指定 n 为空向量，则 f 的长度为 512。

详细信息

全部折叠

群延迟

滤波器的群延迟响应是作为频率的函数的滤波器的平均延迟的一个测量。它是滤波器相位响应的负一阶导数。如果滤波器的频率响应为 H(e^jω)，则群延迟为

$τ_{g} (ω) = - \frac{d θ (ω)}{d ω},$

其中 θ(ω) 是 H(e^jω) 的相位或参量。

级联传递函数

将 IIR 数字滤波器划分为级联节可提高其数值稳定性，并降低其对系数量化误差的易感性。以 L 传递函数 H₁(z)、H₂(z)、…、H_L(z) 表示的传递函数 H(z) 的级联形式为

$H (z) = \prod_{l = 1}^{L} H_{l} (z) = H_{1} (z) \times H_{2} (z) \times \dots \times H_{L} (z) .$

以 CTF 格式指定数字滤波器

您可以以 CTF 格式指定数字滤波器，用于分析、可视化和信号滤波。通过列出其系数 B 和 A 来指定滤波器。您还可以通过指定标量或向量 g 来包括各节的滤波器缩放增益。

滤波器系数

如果您将系数指定为 L 行矩阵

$B = [\begin{matrix} b_{11} & b_{12} & \dots & b_{1, m + 1} \\ b_{21} & b_{22} & \dots & b_{2, m + 1} \\ ⋮ & ⋮ & ⋱ & ⋮ \\ b_{L 1} & b_{L 2} & \dots & b_{L, m + 1} \end{matrix}], A = [\begin{matrix} a_{11} & a_{12} & \dots & a_{1, n + 1} \\ a_{21} & a_{22} & \dots & a_{2, n + 1} \\ ⋮ & ⋮ & ⋱ & ⋮ \\ a_{L 1} & a_{L 2} & \dots & a_{L, n + 1} \end{matrix}],$

则假设您已将滤波器指定为一系列 L 级联传递函数，使得滤波器的完整传递函数为

$H (z) = \frac{b_{11} + b_{12} z^{- 1} + \dots + b_{1, m + 1} z^{- m}}{a_{11} + a_{12} z^{- 1} + \dots + a_{1, n + 1} z^{- n}} \times \frac{b_{21} + b_{22} z^{- 1} + \dots + b_{2, m + 1} z^{- m}}{a_{21} + a_{22} z^{- 1} + \dots + a_{2, n + 1} z^{- n}} \times \dots \times \frac{b_{L 1} + b_{L 2} z^{- 1} + \dots + b_{L, m + 1} z^{- m}}{a_{L 1} + a_{L 2} z^{- 1} + \dots + a_{L, n + 1} z^{- n}},$

其中 m ≥ 0 是滤波器的分子阶数，n ≥ 0 是分母阶数。

如果将 B 和 A 都指定为向量，则假设底层系统是一个单节 IIR 滤波器 (L = 1)，其中 B 表示传递函数的分子，A 表示其分母。
如果 B 是标量，则假设滤波器是所有极点 IIR 滤波器的级联，每个节的整体系统增益等于 B。
如果 A 是标量，则假设滤波器是 FIR 滤波器的级联，每个节的整体系统增益等于 1/A。

注意

要将二阶节矩阵转换为级联传递函数，请使用 sos2ctf 函数。
要将零极点增益滤波器表示转换为级联传递函数，请使用 zp2ctf 函数。

系数和增益

如果您有整体缩放增益或从系数值中析出的多个缩放增益，则可以将系数和增益指定为 {B,A,g} 形式的元胞数组。当您使用定点算术来确保每个滤波器节的输出具有相似的振幅水平时，定标滤波器节尤其重要，这有助于避免由于数值精度有限而导致滤波器响应不准确。

增益可以是标量整体增益或节增益向量。

如果增益是标量，则该值均匀地应用于所有级联滤波器节。
如果增益是向量，则它必须比级联中的滤波器节数 L 多一个元素。前 L 个尺度值中的每个值都应用于对应的滤波器节，最后一个值均匀地应用于所有级联滤波器节。

如果将系数矩阵和增益向量指定为

，则假设滤波器系统的传递函数为

$H (z) = g_{S} (g_{1} \frac{b_{11} + b_{12} z^{- 1} + \dots + b_{1, m + 1} z^{- m}}{a_{11} + a_{12} z^{- 1} + \dots + a_{1, n + 1} z^{- n}} \times g_{2} \frac{b_{21} + b_{22} z^{- 1} + \dots + b_{2, m + 1} z^{- m}}{a_{21} + a_{22} z^{- 1} + \dots + a_{2, n + 1} z^{- n}} \times \dots \times g_{L} \frac{b_{L 1} + b_{L 2} z^{- 1} + \dots + b_{L, m + 1} z^{- m}}{a_{L 1} + a_{L 2} z^{- 1} + \dots + a_{L, n + 1} z^{- n}}) .$

提示

您可以获得 CTF 格式的滤波器，包括缩放增益。使用数字 IIR 滤波器设计函数的输出，例如 butter、cheby1、cheby2 和 ellip。在这些函数中指定 "ctf" 滤波器类型参量，并指定返回 B、A 和 g 以获取尺度值。 (自 R2024b 起)
