复杂逻辑

使用 Stateflow® 图为复杂逻辑建模

要在 Simulink® 模型中进行复杂逻辑建模,请考虑使用 Stateflow 软件。

Stateflow 对 Simulink 进行了扩展,提供一个用于开发状态转移图和流程图的设计环境。Stateflow 提供以自然、可读和可理解的形式描述复杂逻辑所需的语言元素。它与 MATLAB® 和 Simulink 产品紧密集成,为设计包含控制、监督和模式逻辑的嵌入式系统提供高效环境。

主题

对有限状态机建模 (Stateflow)

在 Stateflow 中将动态系统建模为有限状态机。

构造并运行 Stateflow 图 (Stateflow)

在 Stateflow 图形编程编辑器中构建状态转移图。

与 Simulink 和 MATLAB 工作区共享数据 (Stateflow)

定义要与 Simulink 模型和 MATLAB 基础工作区共享的数据。

Monitor State Activity Through Active State Data (Stateflow)

Automatically track which state is active during simulation.

Access Bus Signals Through Stateflow Structures (Stateflow)

Define Stateflow structures for input, output, and local access to bus signals.

通过广播事件同步模型组件 (Stateflow)

使用事件与 Simulink 和 MATLAB 通信。

通过发送消息与 Stateflow 图通信 (Stateflow)

通过在 Stateflow 图之间发送消息来同步模型组件和共享数据。

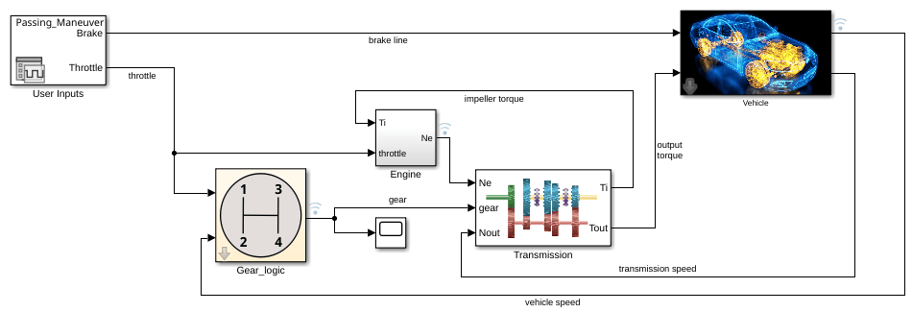

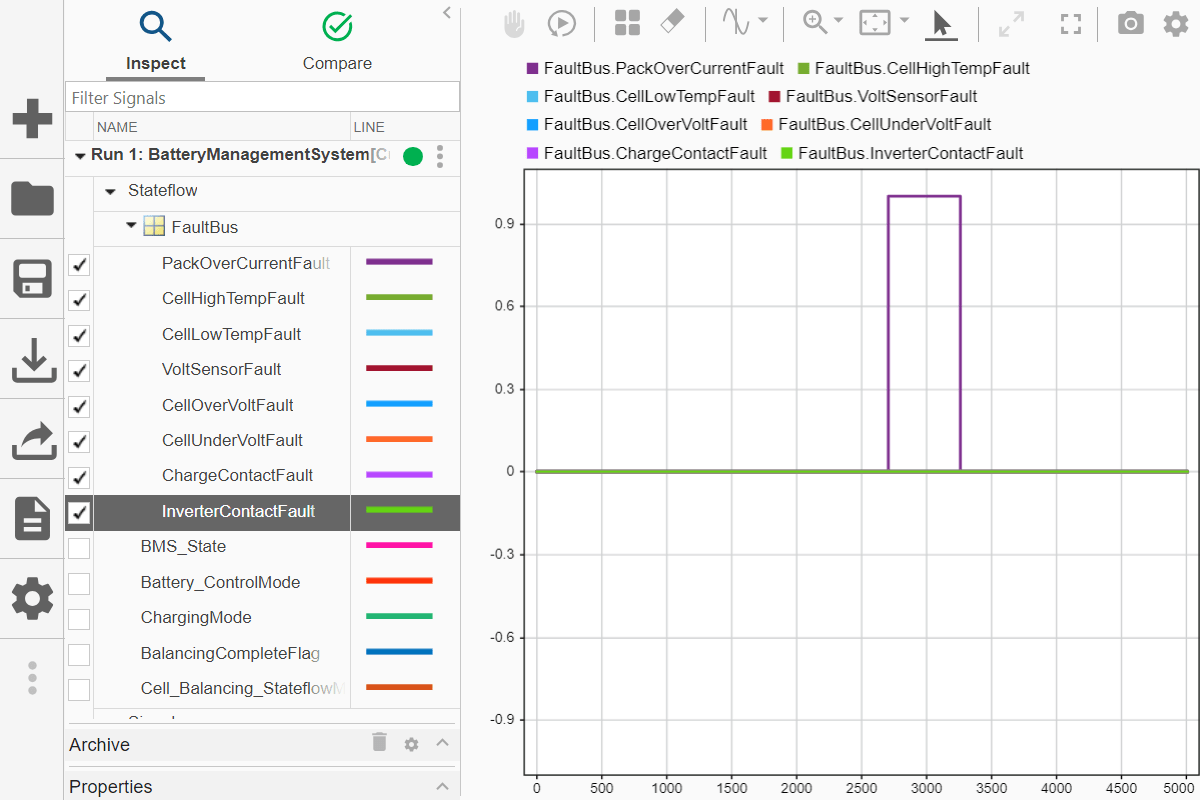

特色示例
