以编程方式创建序列图

此示例使用:

打开实时脚本

以编程方式创建一个序列图，描述行人在有交通信号灯的十字路口过马路的情景。

要了解有关序列图的更多信息，请参阅以交互方式编写序列图。

打开交通灯示例

加载 TLExample 架构模型。

model = systemcomposer.openModel('TLExample');

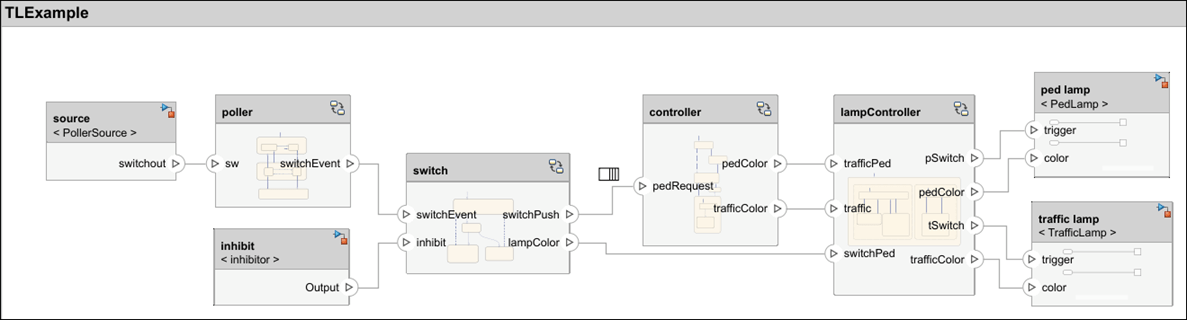

TLExample architecture model with various components.

创建一个名为 'InhibitCopy' 的新序列图。

diagram = model.addInteraction('InhibitCopy');

添加生命线

为架构中的每个组件添加生命线。

sourceLifeline = diagram.addLifeline('TLExample/source');
pollerLifeline = diagram.addLifeline('TLExample/poller');
switchLifeline = diagram.addLifeline('TLExample/switch');
lampLifeline = diagram.addLifeline('TLExample/lampController');
controllerLifeline = diagram.addLifeline('TLExample/controller');

获取交互的根片段和根操作数。

rootFragment = diagram.RootFragment;
rootOperand = rootFragment.Operands(1);

添加消息和片段

向根操作数添加两条消息。

sourceToPollerMsg = rootOperand.addMessage(sourceLifeline, "switchout", pollerLifeline, "sw", "rising(sw-1){sw==1}");
pollerToSwitchMsg = rootOperand.addMessage(pollerLifeline, "switchEvent", switchLifeline, "switchEvent", "switchEvent{switchEvent==1}");

向根操作数添加一个条件片段。

altFrag = rootOperand.addFragment('Alt');

为条件片段的每个操作数指定保护表达式。

op1 = altFrag.Operands(1);
op1.Guard = "switch/inhibit==0";
op2 = altFrag.addOperand("switch/inhibit==1");

向条件片段的第一个操作数添加两条消息。

switchToLampControllerMsg1 = op1.addMessage(switchLifeline, "lampColor", lampLifeline, "switchPed", "switchPed{switchPed==1}");
switchToControllerMsg = op1.addMessage(switchLifeline, "switchPush", controllerLifeline, "pedRequest", "pedRequest");

在条件片段的第二个操作数中添加一条消息。

switchToLampControllerMsg2 = op2.addMessage(switchLifeline, "lampColor", lampLifeline, "switchPed", "switchPed{switchPed==2}");

添加持续时间约束

在条件片段第一个操作数中的两个消息之间添加一个持续时间约束。

startEvent = switchToLampControllerMsg1.End;
endEvent = switchToControllerMsg.End;
expression = "t > 12msec";
durationConstraint = diagram.addDurationConstraint(startEvent, endEvent, expression);

打开序列图

打开新创建的序列图。

open(diagram);

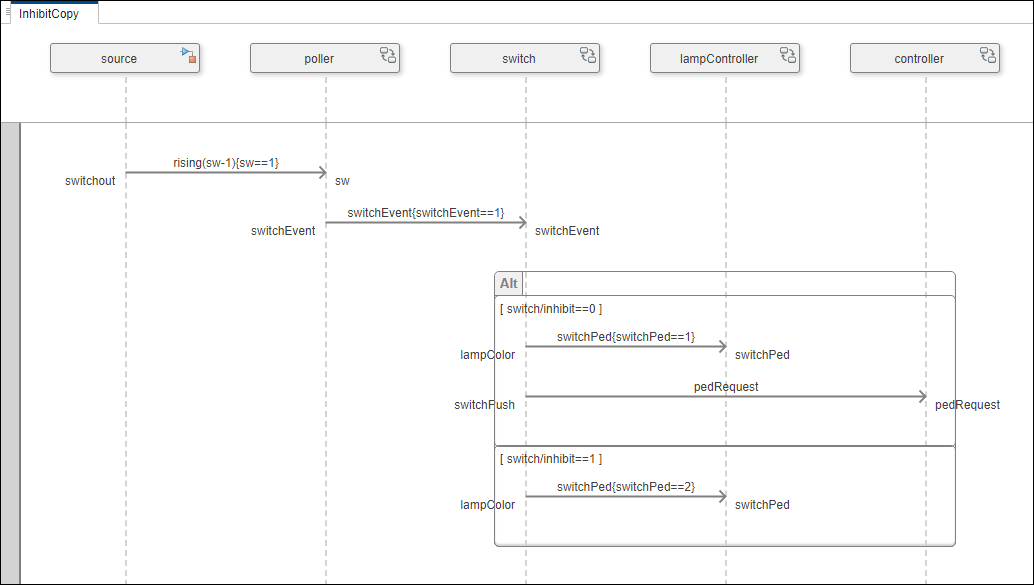

Newly created sequence diagram called 'InhibitCopy'.
