PMSM FeedForward Control
库:
Motor Control Blockset /
Controls /
Control Reference
描述
PMSM FeedForward Control 模块可解耦 d 轴和 q 轴电流控制,并生成对应的前馈电压增益,以启用永磁同步电机 (PMSM) 的磁场定向控制。
您可以输入 d 轴和 q 轴电流的反馈值以及转子的机械转速。
该模块使用以下方法之一根据指定的电机参数生成前馈增益:
具有 d 轴和 q 轴定子绕组电感和永磁磁链的集总参数。
具有 d 轴和 q 轴磁链查找表的非线性模型。
具有 d 轴和 q 轴定子绕组电感和永磁磁链查找表的非线性模型。
使用单独的输入端口提供 d 轴和 q 轴定子绕组电感和永磁磁链值。
此外,您还可以使用 Vsat input method 参数配置该模块,以通过 Output voltage saturation (V) 参数接受固定饱和电压,或通过单独的输入端口 Vsat 接受可变饱和电压。
方程
如果您在 Input units 参数中选择 Per-Unit (PU),则该模块默认将按比例缩放内部参数以匹配标幺值范围。您还可以配置模块,以在执行任何计算之前将输入转换为 SI 单位并在计算输出后将其转换回标幺值。
下列方程描述模块如何计算前馈增益。
其中:
是电机中可用的极对数。
是对应于定子电压频率的电角速度(弧度/秒)。
和 是 d 轴和 q 轴定子绕组电感(亨)。
和 是 d 轴和 q 轴电流(安培)。
ψd 和 ψq 是沿 d 轴和 q 轴的磁通量(韦伯)。
ψm 是永磁磁链(韦伯)。
有关 Motor Control Blockset™ 用于 PMSM 的详细方程组和假设,请参阅 PMSM 的数学模型。

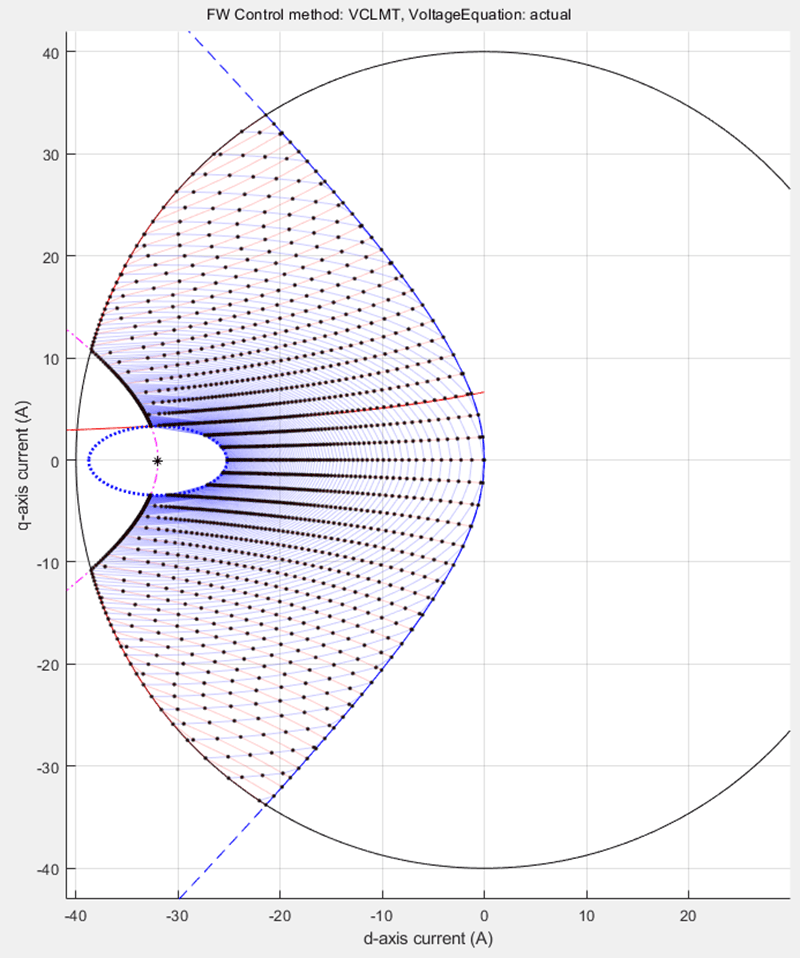

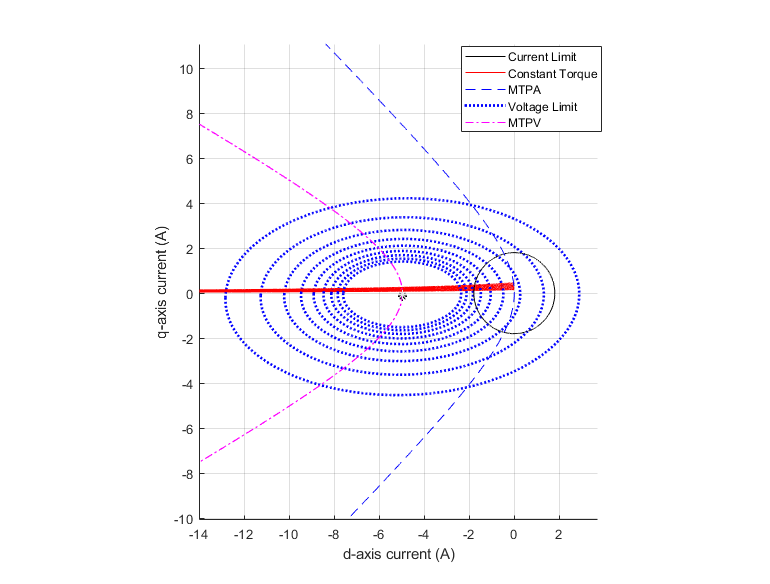

示例
端口
输入
Id — D 轴电流
标量
沿旋转 dq 参考系的 d 轴的电流。
数据类型: single
| double
| fixed point
Iq — Q 轴电流
标量
沿旋转 dq 参考系的 q 轴的电流。
数据类型: single
| double
| fixed point
ωm — 转子的机械转速
标量
转子的机械转速。
数据类型: single
| double
| fixed point
Ld — D 轴电感
标量
D 轴绕组电感(亨)。
依存关系
要启用此输入端口,请将 Motor parameter input method 设置为 Input port based Ld, Lq and FluxPM。
数据类型: single
| double
| fixed point
Lq — Q 轴电感
标量
Q 轴绕组电感(亨)。
依存关系
要启用此输入端口,请将 Motor parameter input method 设置为 Input port based Ld, Lq and FluxPM。
数据类型: single
| double
| fixed point
FluxPM — 永磁磁链
标量
峰值永磁磁链(以韦伯为单位)。
依存关系
要启用此输入端口,请将 Motor parameter input method 设置为 Input port based Ld, Lq and FluxPM。
数据类型: single
| double
| fixed point
Vsat — 输出电压饱和界限
标量
输出电压 VdFF 和 VqFF 的可变饱和界限(以伏特为单位)。
依存关系
要启用此端口,请将 Vsat input method 设置为 Input port。
数据类型: single
| double
| fixed point
输出
VdFF — D 轴前馈电压增益
标量
旋转 dq 参考系沿 d 轴的前馈电压增益。
数据类型: single
| double
| fixed point
VqFF — Q 轴前馈电压增益
标量
旋转 dq 参考系沿 q 轴的前馈电压增益。
数据类型: single
| double
| fixed point
参数
电机参数
Number of pole pairs — 电机中可用的极对数
4
(默认) | 标量
电机中可用的极对数。
Vsat input method — Vsat 的输入方法
Specify via dialog (默认) | Input port
使用以下方法之一指定输出电压饱和界限 (Vsat)。
Specify via dialog - 使用 Output voltage saturation (V) 参数指定固定输出电压饱和界限 Vsat。
Input port - 使用输入端口 Vsat 指定可变输出电压饱和界限 Vsat。
Output voltage saturation (V) — 输出值的饱和界限
24/sqrt(3)
(默认) | 标量
输出电压 Vd FF 和 Vq FF 的饱和界限(以伏特为单位)。
依存关系
要启用此参数,请将 Vsat input method 设置为 Specify via dialog。
Motor parameter input method — 电机参数的类型
Linear model with lumped parameters (默认) | Non-linear model with D,Q-flux linkage LUTs | Non-linear model with Ld,Lq and FluxPM LUTs | Input port based Ld,Lq and FluxPM
模块用于生成前馈增益的电机参数。
Linear model with lumped parameters - 使用电机参数 Ld 、Lq 和 FluxPM 的集总电路值生成前馈电压。
Non-linear model with D,Q-flux linkage LUTs - 使用 d 轴磁链 FluxD 和 q 轴磁链 FluxQ 查找表 (LUT) 生成前馈电压。
Non-linear model with Ld,Lq and FluxPM LUTs - 使用 Ld 、Lq 和 FluxPM LUT 生成前馈电压,指定为模块参数。
Input port based Ld,Lq and FluxPM - 使用 Ld 、Lq 和 FluxPM LUT 生成前馈电压,指定为模块输入。
具有集总参数的线性模型
Stator d-axis inductance (H) — D 轴定子绕组电感
0.2e-3
(默认) | 标量
沿旋转 dq 参考系的直轴的定子绕组电感(以亨为单位)。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Linear model with lumped parameters。
Stator q-axis inductance (H) — Q 轴定子绕组电感
0.2e-3
(默认) | 标量
沿旋转 dq 参考系的正交轴的定子绕组电感(亨)。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Linear model with lumped parameters。
Permanent magnet flux linkage (Wb) — PM 磁链
6.4e-3
(默认) | 标量
峰值永磁磁链(以韦伯为单位)。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Linear model with lumped parameters。
具有 FluxD 和 FluxQ 查找表的非线性模型
D-axis current breakpoint vector (A) — D 轴电流查找矢量
[-40, -20, 0, 20]
(默认) | 矢量
以下查找表中的 D 轴电流矢量(以安培为单位),具体取决于您用于指定电机参数的方法。
FluxD(id,iq) 和 FluxQ(id,iq),适用于 Non-linear model with D,Q-flux linkage LUTs 方法。
Ld(id,iq)、Lq(id,iq) 和 FluxPM(id,iq),适用于 Non-linear model with Ld,Lq and FluxPM LUTs 方法。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Non-linear model with D,Q-flux linkage LUTs 或 Non-linear model with Ld,Lq and FluxPM LUTs。
Q-axis current breakpoint vector (A) — Q 轴电流查找矢量
[-40, -20, 0, 20, 40]
(默认) | 矢量
以下查找表中的 Q 轴电流矢量(以安培为单位),具体取决于您用于指定电机参数的方法。
FluxD(id,iq) 和 FluxQ(id,iq),适用于 Non-linear model with D,Q-flux linkage LUTs 方法。
Ld(id,iq)、Lq(id,iq) 和 FluxPM(id,iq),适用于 Non-linear model with Ld,Lq and FluxPM LUTs 方法。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Non-linear model with D,Q-flux linkage LUTs 或 Non-linear model with Ld,Lq and FluxPM LUTs。
D-axis flux linkage LUT, FluxD(id,iq) (Wb) — D 轴磁链查找数据
[-1.6,-1.6,-1.6,-1.6,-1.6;2.4,2.4,2.4,2.4,2.4;6.4,6.4,6.4,6.4,6.4;10.4,10.4,10.4,10.4,10.4]*1e-3
(默认) | 矩阵
D 轴磁链 FluxD(id,iq) 查找表数据(韦伯)。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Non-linear model with D,Q-flux linkage LUTs。
Q-axis flux linkage LUT, FluxQ(id,iq) (Wb) — Q 轴磁链查找数据
[-8,-4,0,4,8;-8,-4,0,4,8;-8,-4,0,4,8;-8,-4,0,4,8]*1e-3
(默认) | 矩阵
Q 轴磁链 FluxQ(id,iq) 查找表数据(韦伯)。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Non-linear model with D,Q-flux linkage LUTs。
具有 Ld、Lq 和 FluxPM 查找表的非线性模型
Ld LUT, Ld(id,iq) (H) — D 轴电感查找数据
0.2e-3 * ones(4, 5)
(默认) | 矩阵
D 轴电感 Ld(id,iq) 查找表数据(亨)。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Non-linear model with Ld,Lq and FluxPM LUTs。
Lq LUT, Lq(id,iq) (H) — Q 轴电感查找数据
0.2e-3 * ones(4, 5)
(默认) | 矩阵
Q 轴电感 Lq(id,iq) 查找表数据(亨)。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Non-linear model with Ld,Lq and FluxPM LUTs。
PM flux linkage LUT, FluxPM(id,iq) (Wb) — 永磁磁链查找数据
6.4e-3 * ones(4, 5)
(默认) | 矩阵
永磁磁链 FluxPM(id,iq) 查找表数据(以韦伯为单位)。
依存关系
要启用此参数,请将 Motor parameter input method 设置为 Non-linear model with Ld,Lq and FluxPM LUTs。
输入单位
Input units — 输入值的单位
Per-Unit (PU) (默认) | SI Units
输入值的测量单位。
Base voltage (V) — 标称电压限值
24/sqrt(3)
(默认) | 标量
标幺制的基电压(以伏特为单位)。
依存关系
要启用此参数,请将 Input units 设置为 Per-Unit (PU)。
Base current (A) — 标称电流限值
19.3
(默认) | 标量
标幺制的基电流(以安培为单位)。
依存关系
要启用此参数,请将 Input units 设置为 Per-Unit (PU)。
Base speed (rpm) — 标称转速限值
4107
(默认) | 标量
标幺制的基转速(以 rpm 为单位)。
依存关系
要启用此参数,请将 Input units 设置为 Per-Unit (PU)。
Allow scaled-down motor parameters with CodeGen (higher precision with Fixed-Point data type) — 按比例缩放内部参数以匹配标幺值范围
on
(默认) | off
生成代码时,按比例缩放内部参数以匹配标幺值范围的选项。
当启用此选项时,模块会按比例缩放内部常量和系数以匹配标幺值范围。这样,在您使用定点数据类型时可以提供更高的精度。如果将此选项用于单精度或双精度数据类型,根据分配给整数部分的位数,可能会损失一些精度。
当禁用此选项时,模块会将用于内部计算的所有常量和系数转换为 SI 单位,然后转换回 PU 值范围。这允许您在生成的代码中更新查找表值,通常用于控制器调节或行尾运算等应用。您还可以手动更新这些值,以便调试或重用以前生成的代码。
依存关系
要启用此参数,请将 Input units 设置为 Per-Unit (PU)。
扩展功能
C/C++ 代码生成
使用 Simulink® Coder™ 生成 C 代码和 C++ 代码。
定点转换
使用 Fixed-Point Designer™ 设计和仿真定点系统。
版本历史记录
在 R2020a 中推出
