envelope
信号包络
语法
说明
[ 返回输入序列 yupper,ylower] = envelope(x)x 的上下包络作为其解析信号的幅值。使用在 hilbert 中实现的离散傅里叶变换查找 x 的解析信号。该函数最初会删除 x 的均值，并在计算包络后再重新添加该均值。如果 x 是矩阵，则 envelope 单独对 x 的每列进行运算。
[ 返回使用其解析信号的幅值确定的 yupper,ylower] = envelope(x,fl,'analytic')x 的包络。解析信号是通过用长度为 fl 的希尔伯特 FIR 滤波器对 x 进行滤波来计算的。如果只指定两个参量，则使用此语法。
[ 返回 yupper,ylower] = envelope(x,wl,'rms')x 的上下均方根包络。包络是用长度为 wl 个采样的滑动窗来确定的。
[ 返回 yupper,ylower] = envelope(x,np,'peak')x 的上下峰值包络。包络是通过对至少分隔 np 个采样的局部最大值进行样条插值来确定的。
不带输出参量的 envelope(___) 用于绘制信号及其上下包络。此语法接受上述语法中的任何输入参量。
示例
生成高斯调制二次 chirp。指定采样率为 2 kHz，信号持续时间为 2 秒。
t = 0:1/2000:2-1/2000; q = chirp(t-2,4,1/2,6,'quadratic',100,'convex').*exp(-4*(t-1).^2); plot(t,q)
使用解析信号计算啁啾信号的上下包络。
[up,lo] = envelope(q); hold on plot(t,up,t,lo,'linewidth',1.5) legend('q','up','lo') hold off
由于均值非零，因此，信号不对称。
使用不带输出参量的 envelope 以采样编号为 x 轴绘制信号和包络。
envelope(q)
创建一个双通道信号，采样率为 1 kHz，持续时间为 3 秒：
一个通道是呈现指数衰减的正弦波。指定频率为 7 Hz，时间常量为 2 秒。
另一个通道是 DC 值为 2 的时移高斯调制 chirp。指定 chirp 的初始频率为 30 Hz，该频率 2 秒后衰减至 5 Hz。
绘制信号。
t = 0:1/1000:3; q1 = sin(2*pi*7*t).*exp(-t/2); q2 = chirp(t,30,2,5).*exp(-(2*t-3).^2)+2; q = [q1;q2]'; plot(t,q)
计算信号的上下包络。使用长度为 100 的希尔伯特滤波器。绘制通道和包络。对上包络使用实线，对下包络使用虚线。
[up,lo] = envelope(q,100,'analytic'); hold on plot(t,up,'-',t,lo,'--') hold off
调用不带输出参量的 envelope，以采样编号为 x 轴绘制信号及其包络。将滤波器长度增加到 300 以获得更平滑的形状。当您指定两个输入参量时，'analytic' 标志是默认值。
envelope(q,300)
计算并绘制火车鸣笛声录音信号的移动 RMS 包络。使用长度为 150 个采样的窗。
load('train') envelope(y,150,'rms')
绘制基于长度为 30 个采样的区间经过平滑处理的语音信号的上下峰值包络。
load('mtlb') envelope(mtlb,30,'peak')
创建并绘制一个信号，该信号类似于通过色散介质传播的光脉冲的初始检测信号。
t = 0.5:-1/100:-2.49; z = airy(t*10).*exp(-t.^2); plot(z)

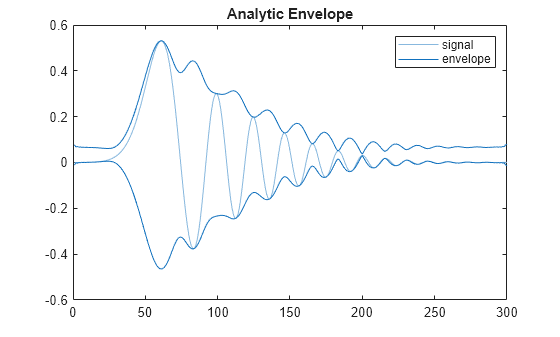

使用序列解析信号的幅值来确定该序列的包络。绘制包络。
envelope(z)
使用 50 抽头希尔伯特滤波器计算信号的解析包络。
envelope(z,50,'analytic')
使用长度为 40 个采样的移动窗计算信号的 RMS 包络。绘制结果。
envelope(z,40,'rms')
确定峰值包络。使用非结条件对至少分隔 10 个采样的局部最大值样条插值。
envelope(z,10,'peak')
