SURFPoints

用于存储 SURF 兴趣点的对象

全页展开

说明

此对象支持在 detectSURFFeatures 与 extractFeatures 函数之间传递数据。它还可以用于处理和绘制这些函数返回的数据。您可以使用该对象以交互方式填充这些点。当您希望将非 SURF 兴趣点检测器与 SURF 描述子结合使用时，可以采用这种方法。

创建对象

语法

points = SURFPoints(location)

描述

points = SURFPoints(location) 根据一个 [x y] 点坐标组成的 M×2 数组，构建一个 SURFPoints 目标。

示例

输入参量

全部展开

点坐标，指定为形式为 [x y] 的 M×2 数组。M 表示点数。

属性

全部展开

对象持有的点数，以数值形式指定。

点位置，指定为由 [x y] 点坐标组成的 M×2 数组。

检测到该特征的尺度，指定为数值标量或 M 元素向量。值必须大于或等于 1.6。

检测特征的强度，指定为值或 M 元素向量。SURF 算法使用近似海森矩阵的行列式作为度量。

检测特征的方向，指定为数值标量或包含 M 元素的向量。该值必须为角度，单位为弧度。角度以 X 轴为基准，逆时针方向测量，原点由 Location 属性指定。请勿手动设置此属性。请改用调用 extractFeatures 来填充此值。extractFeatures 函数用于修改 0.0 的默认值。Orientation 主要用于可视化目的。

在检测过程中确定的拉普拉斯算子的符号，指定为 -1、0 或 1。您可以使用此参数来加快特征匹配过程。

具有相同度量值但拉普拉斯算子符号不同的斑点，其强度值可能不同。例如，背景上的白色斑点与白色背景上的黑色斑点。您可以使用此参数快速剔除不匹配的斑点。

对于非 SURF 检测器，此属性不适用。例如，对于角特征，您可以直接使用默认值 0。

对象函数

plot绘制检测到的特征点
isempty判断 points 对象是否为空
length存储的点数
selectStrongest选择度量最高的点
sizepoints 对象的返回大小
selectUniformSelect uniformly distributed subset of point features
selectSelect point or region features during code generation

示例

全部折叠

打开实时脚本

读取图像。

    I = imread('cameraman.tif');

检测 SURF 特征。

    points = detectSURFFeatures(I);

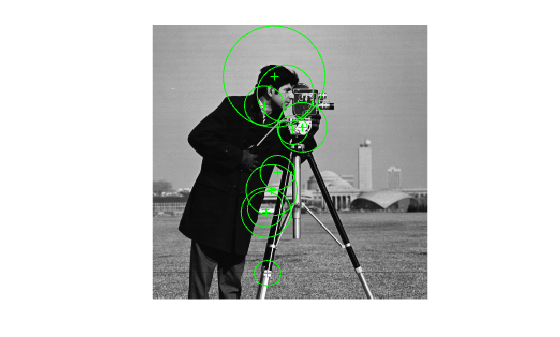

显示排名前 10 的强点的位置和比例尺。

    strongest = points.selectStrongest(10);
    imshow(I); hold on;
    plot(strongest);

Figure contains an axes object. The hidden axes object contains 3 objects of type image, line. One or more of the lines displays its values using only markers

在命令行中显示 10 个最强点的 [x y] 坐标。

    strongest.Location
ans = 10×2 single matrix

  139.7482   95.9542
  107.4502  232.0347
  116.6112  138.2446
  105.5152  172.1816
  113.6975   48.7220
  104.4210   75.7348
  111.3914  154.4597
  106.2879  175.2709
  131.1298   98.3900
  124.2933   64.4942
打开实时脚本

读取图像。

    I = imread('cameraman.tif');

检测 SURF 特征。

    points = detectSURFFeatures(I);

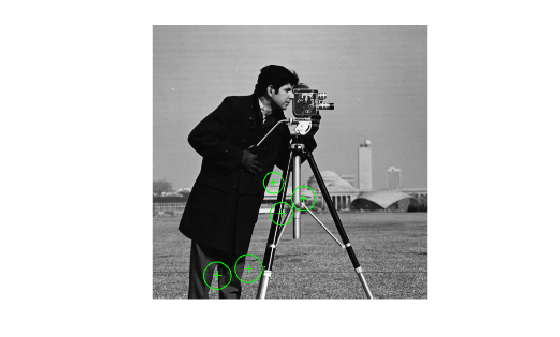

显示最后 5 个点。

    imshow(I); hold on;
    plot(points(end-4:end));

Figure contains an axes object. The hidden axes object contains 3 objects of type image, line. One or more of the lines displays its values using only markers

提示

尽管 SURFPoints 可能包含许多点，但它是一个标量对象。因此，numel(points) 始终返回 1。该值可能与 length(points) 不同，后者返回该对象实际持有的点数。

参考

[1] Bay, H., A. Ess, T. Tuytelaars, and L. Van Gool. “SURF:Speeded Up Robust Features.” Computer Vision and Image Understanding (CVIU).Vol. 110, No. 3, pp. 346–359, 2008.

扩展功能

全部展开

版本历史记录

在 R2011b 中推出
