digraph

G = digraph 创建空有向图对象 G，该对象没有节点或边。

G = digraph(A) 使用邻接方阵 A 创建一个有向图。

对于逻辑邻接矩阵，图没有边权重。
对于非逻辑邻接矩阵，图有边权重。A 中的每个非零项的位置指定图的一条边，边的权重等于该项的值。例如，如果 A(2,1) = 10，则 G 包含一条从节点 2 到节点 1 的边，该边的权重为 10。

G = digraph(A,nodenames) 还指定节点名称。nodenames 中的元素数量必须等于 size(A,1)。

G = digraph(A,NodeTable) 使用表 NodeTable 指定节点名称（以及其他可能的节点属性）。此表和 A 的行数必须相同。使用表变量 Name 指定节点名称。

G = digraph(A,___,'omitselfloops') 忽略 A 的对角线元素，并返回没有任何自环的图。您可以使用上述语法中的任何输入参数组合。

G = digraph(s,t) 以对组形式指定有向图边 (s,t) 来表示源节点和目标节点。s 和 t 可以指定节点索引或节点名称。digraph 首先按源节点、然后按目标节点对 G 中的边进行排序。如果您的边属性的顺序与 s 和 t 的顺序相同，请使用语法 G = digraph(s,t,EdgeTable) 传入边属性，以便它们在生成的图中以相同的方式排序。

G = digraph(s,t,weights) 还使用数组 weights 指定边的权重。

G = digraph(s,t,weights,nodenames) 还使用字符向量元胞数组或字符串数组 nodenames 指定节点名称。s 和 t 不能包含 nodenames 中没有的节点名称。

G = digraph(s,t,weights,NodeTable) 使用表 NodeTable 指定节点名称（以及其他可能的节点属性）。使用 Name 表变量指定节点名称。s 和 t 不能包含 NodeTable 中没有的节点名称。

G = digraph(s,t,weights,num) 使用数值标量 num 指定图中的节点数。

G = digraph(s,t,___,'omitselfloops') 不会将任何自环添加到图。即，将忽略满足 s(k) == t(k) 的任何 k。您可以使用上述语法中的任何输入参数组合。

G = digraph(s,t,EdgeTable,___) 使用表指定边属性，而不是指定 weights。EdgeTable 输入必须是一个表，其中的每一行对应于 s 和 t 中的每一对元素。使用表变量 Weight 指定边权重。

G = digraph(EdgeTable) 使用表 EdgeTable 定义图。对于此语法，EdgeTable 中的第一个变量必须命名为 EndNodes，且它必须是定义图形边列表的两列数组。

G = digraph(EdgeTable,NodeTable) 还使用表 NodeTable 指定图形节点的名称（以及其他可能的属性）。

G = digraph(EdgeTable,___,'omitselfloops') 不将自环添加到图。即，将忽略满足 EdgeTable.EndNodes(k,1) == EdgeTable.EndNodes(k,2) 的任何 k。必须指定 EdgeTable，可以选择指定 NodeTable。

输入参数

`A` — 邻接矩阵
矩阵

邻接矩阵，指定为满数值矩阵或稀疏数值矩阵。A 中的条目指定图节点之间的连接（边）网络。A 中每个非零项的位置指定两个节点之间的边。该元素的值提供边的权重。逻辑邻接矩阵会生成未加权图。

A 的主对角线上的非零项指定自环，即通过一条边连接到自身的节点。使用 'omitselfloops' 输入选项忽略对角线元素。

示例： A = [0 1 0; 0 0 0; 5 0 0] 描述具有三个节点和两条边的图。从节点 1 到节点 2 的边具有权重 1，从节点 3 到节点 1 的边具有权重 5。

数据类型： single | double | logical

`nodenames` — 节点名称
字符向量元胞数组 | 字符串数组

节点名称，指定为字符向量元胞数组或字符串数组。nodenames 的长度必须等于 numnodes(G)，从而将图形中每个节点的非空唯一名称包含在该数组中。

示例： G = digraph(A,{'n1','n2','n3'}) 指定一个 3×3 邻接矩阵 A 的三个节点名称。

数据类型： cell | string

`s,t` — 源节点和目标节点对组（作为单独参数）
节点索引 | 节点名称

源节点和目标节点对组，指定为节点索引或节点名称。digraph 在 s 和 t 中的对应节点之间创建有向边，这些节点必须都是数值，或都是字符向量、字符向量元胞数组、分类数组或字符串数组。在所有情况下，s 和 t 都必须具有相同的元素数。

如果 s 和 t 都是数值，则它们对应于图节点的索引。数值节点索引必须为大于或等于 1 的正整数。
如果 s 和 t 是字符向量、字符向量元胞数组或字符串数组，则它们指定节点的名称。图的 Nodes 属性是一个表，其中包含一个含有节点名称 G.Nodes.Name 的 Name 变量。
如果 s 和 t 是分类数组，则 s 和 t 中的类别将用作图中的节点名称。这可以包括不是 s 或 t 中元素的类别。
如果 s 和 t 指定相同两个节点之间的多条边，则结果为多重图。

下表显示通过数值节点索引或节点名称引用一个或多个节点的不同方法。

形式单一节点多个节点

节点索引

形式	单一节点	多个节点
节点索引	标量示例：`1`	向量示例：`[1 2 3]`
节点名称	字符向量示例：`'A'`	字符向量元胞数组示例：`{'A' 'B' 'C'}`
字符串标量示例：`"A"`	字符串数组示例：`["A" "B" "C"]`
分类数组示例：`categorical("A")`	分类数组示例：`categorical(["A" "B" "C"])`

标量

示例：1

向量

示例：[1 2 3]

节点名称

字符向量

示例：'A'

字符向量元胞数组

示例：{'A' 'B' 'C'}

字符串标量

示例："A"

字符串数组

示例：["A" "B" "C"]

分类数组

示例：categorical("A")

分类数组

示例：categorical(["A" "B" "C"])

示例： G = digraph([1 2 3],[2 4 5]) 创建一个具有五个节点和三条边的图。

示例： G = digraph({'Boston' 'New York' 'Washington D.C.'},{'New York' 'New Jersey' 'Pittsburgh'}) 创建一个具有五个命名节点和三条边的图。

`weights` — 边权重
标量 | 向量 | 矩阵 | 多维数组 | `[]`

边权重，指定为标量、向量、矩阵或多维数组。weights 必须是标量或者是元素数与 s 和 t 相同的数组。

digraph 将边权重存储为 G.Edges 属性表中的一个 Weight 变量。要在创建图后添加或更改权重，您可以直接修改表变量，例如 G.Edges.Weight = [25 50 75]'。

如果将 weights 指定为空数组 []，它将被忽略。

示例： G = digraph([1 2],[2 3],[100 200]) 创建具有三个节点和两条边的图。两条边的权重分别为 100 和 200。

数据类型： single | double

`num` — 图节点数
正整数标量

图节点数，指定为正整数标量。num 必须大于或等于 s 和 t 中的最大元素。

示例： G = digraph([1 2],[2 3],[],5) 创建具有三个相连接的节点和两个孤立节点的图。

`EdgeTable` — 边信息表
表

边信息表。如果不指定 s 和 t，则 EdgeTable 中的第一个变量必须是定义图边的两列矩阵、字符向量元胞数组或字符串数组，名称为 EndNodes。对于边权重，请使用变量 Weight，因为某些图函数使用此表变量名称。如果存在变量 Weight，则它必须为数值列向量。请参阅 table，了解有关构建表的详细信息。

创建图后，请使用 G.Edges 查询边信息表。

示例： EdgeTable = table([1 2; 2 3; 3 5; 4 5],'VariableNames',{'EndNodes'})

数据类型： table

`NodeTable` — 节点信息表
表

节点信息表。NodeTable 可以包含任意数量的变量来描述图节点的属性。对于节点名称，请使用变量 Name，因为某些图函数使用此表变量名称。如果存在变量 Name，则它必须是用于在每行中指定唯一名称的字符向量元胞数组或字符串数组。请参阅 table，了解有关构建表的详细信息。

在创建图后，请使用 G.Nodes 查询节点信息表。

示例： NodeTable = table({'a'; 'b'; 'c'; 'd'},'VariableNames',{'Name'})

数据类型： table

属性

`Edges` — 图的边
表

图的边，以表形式返回。默认情况下，这是一个 M×1 表，其中 M 是图中的边数。G.Edges.EndNodes 中的边列表首先按源节点、然后按目标节点排序。

若要将新边属性添加到图，请在 Edges 表中创建一个新变量。
要在图中添加或删除边，请使用 addedge 或 rmedge 对象函数。

示例： G.Edges 返回一个表，其中列出图中的边。

示例： G.Edges.Weight 返回边权重的数值向量。

示例： G.Edges.Weight = [10 20 30 55]' 指定图的新边权重。

示例： G.Edges.NormWeight = G.Edges.Weight/sum(G.Edges.Weight) 将一个新边属性添加到包含归一化边权重的表中。

数据类型： table

`Nodes` — 图的节点
表

图的节点，以表形式返回。默认情况下，这是一个空 N×0 表，其中 N 是图中的节点数。

若要将新节点属性添加到图中，请在 Nodes 表中创建一个新变量。
若要在图中添加或删除节点，请使用 addnode 或 rmnode 对象函数。

示例： G.Nodes 返回一个表，其中列出图的节点属性。默认情况下此表为空。

示例： G.Nodes.Names = {'Montana', 'New York', 'Washington', 'California'}' 通过将变量 Names 添加到 Nodes 表，将节点名称添加到图。

示例： G.Nodes.WiFi = logical([1 0 0 1 1]') 将变量 WiFi 添加到 Nodes 表。此属性指定具有无线 Internet 覆盖范围的某些机场。

数据类型： table

对象函数

修改节点和边

`addedge`	向图添加新边
`rmedge`	从图中删除边
`flipedge`	反转边的方向
`addnode`	将新节点添加到图
`rmnode`	从图中删除节点
`findedge`	定位图中的边
`findnode`	定位图中的节点
`numedges`	图中边的数量
`numnodes`	图中节点的数量
`edgecount`	两个节点之间的边数
`reordernodes`	对图节点重新排序
`subgraph`	提取子图

分析结构

`centrality`	衡量节点的重要性
`toposort`	有向无环图的拓扑顺序
`transclosure`	传递闭包
`transreduction`	传递归约
`isdag`	确定图是否为无环
`conncomp`	图的连通分量
`condensation`	图凝聚
`maxflow`	图中的最大流
`isisomorphic`	确定两个图是否同构
`isomorphism`	计算两个图之间的同构
`ismultigraph`	确定图是否具有多条边
`simplify`	将多重图简化为简单图

遍历、最短路径和循环

`bfsearch`	广度优先图搜索
`dfsearch`	深度优先图搜索
`shortestpath`	两个单一节点之间的最短路径
`shortestpathtree`	从节点的最短路径树
`distances`	所有节点对组的最短路径距离
`allpaths`	查找两个图节点之间的所有路径
`hascycles`	确定图是否包含循环
`allcycles`	查找图中的所有循环

矩阵表示

`adjacency`	图邻接矩阵
`incidence`	图关联矩阵

节点信息

`indegree`	节点的入度
`outdegree`	节点的出度
`predecessors`	前趋节点
`successors`	后继节点
`nearest`	半径范围内最近的邻点
`inedges`	进入节点的入向边
`outedges`	节点的出向边

可视化

plot 绘制图节点和边

示例

全部折叠

创建和修改有向图对象

创建具有三个节点和三条边的 digraph 对象。一条边是从节点 1 到节点 2，另一条是从节点 1 到节点 3，第三条是从节点 2 到节点 1。

G = digraph([1 1 2],[2 3 1])

G =
  digraph with properties:

    Edges: [3x1 table]
    Nodes: [3x0 table]

查看图的边表。对于有向图，第一列指示每条边是源节点，第二列指示目标节点。

G.Edges

ans=3×1 table
    EndNodes
    ________

     1    2
     1    3
     2    1

向图中添加节点名称，然后查看新节点和边表。现在，每条边的源和目标节点用其节点名称表示。

G.Nodes.Name = {'A' 'B' 'C'}';
G.Nodes

ans=3×1 table
    Name
    _____

    {'A'}
    {'B'}
    {'C'}

G.Edges

ans=3×1 table
       EndNodes
    ______________

    {'A'}    {'B'}
    {'A'}    {'C'}
    {'B'}    {'A'}

您可以在 Nodes 和 Edges 表中添加或修改其他变量，以描述图节点或边的属性。但是，您无法通过修改这些表直接更改图中节点或边的数量。此时，应使用 addedge、rmedge、addnode 或 rmnode 函数修改图中节点或边的数量。

例如，向图中的节点 2 和 3 之间添加一条边并查看新边列表。

G = addedge(G,2,3)

G =
  digraph with properties:

    Edges: [4x1 table]
    Nodes: [3x1 table]

G.Edges

ans=4×1 table
       EndNodes
    ______________

    {'A'}    {'B'}
    {'A'}    {'C'}
    {'B'}    {'A'}
    {'B'}    {'C'}

构造邻接矩阵图

创建对称邻接矩阵 A，该矩阵用于创建 4 阶完整有向图。使用逻辑邻接矩阵创建不带权重的图。

A = ones(4) - diag([1 1 1 1])

A = 4×4

     0     1     1     1
     1     0     1     1
     1     1     0     1
     1     1     1     0

G = digraph(A~=0)

G =
  digraph with properties:

    Edges: [12x1 table]
    Nodes: [4x0 table]

查看图的边列表。

G.Edges

ans=12×1 table
    EndNodes
    ________

     1    2
     1    3
     1    4
     2    1
     2    3
     2    4
     3    1
     3    2
     3    4
     4    1
     4    2
     4    3

使用节点名称构造邻接矩阵图

创建邻接矩阵。

A = magic(4);
A(A>10) = 0

A = 4×4

     0     2     3     0
     5     0    10     8
     9     7     6     0
     4     0     0     1

使用邻接矩阵创建具有命名节点的图。指定 'omitselfloops' 以忽略 A 对角线上的元素。

names = {'alpha' 'beta' 'gamma' 'delta'};
G = digraph(A,names,'omitselfloops')

G =
  digraph with properties:

    Edges: [8x2 table]
    Nodes: [4x1 table]

查看边和节点信息。

G.Edges

ans=8×2 table
           EndNodes           Weight
    ______________________    ______

    {'alpha'}    {'beta' }       2
    {'alpha'}    {'gamma'}       3
    {'beta' }    {'alpha'}       5
    {'beta' }    {'gamma'}      10
    {'beta' }    {'delta'}       8
    {'gamma'}    {'alpha'}       9
    {'gamma'}    {'beta' }       7
    {'delta'}    {'alpha'}       4

G.Nodes

ans=4×1 table
      Name
    _________

    {'alpha'}
    {'beta' }
    {'gamma'}
    {'delta'}

构造边列表图

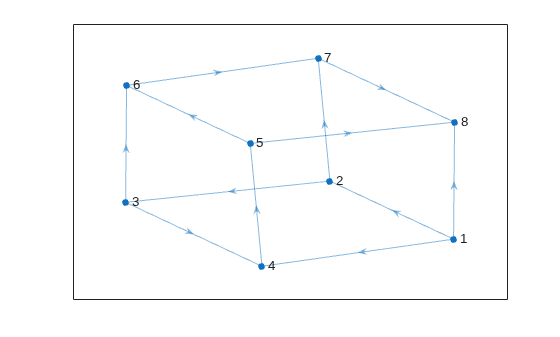

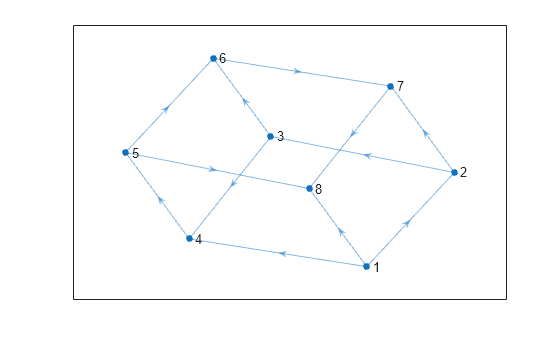

使用每条边的端节点列表创建并绘制一个立方体图。

s = [1 1 1 2 2 3 3 4 5 5 6 7];
t = [2 4 8 3 7 4 6 5 6 8 7 8];
G = digraph(s,t)

G =
  digraph with properties:

    Edges: [12x1 table]
    Nodes: [8x0 table]

plot(G,'Layout','force')

Figure contains an axes object. The axes object contains an object of type graphplot.

使用节点名称和边权重构造边列表图

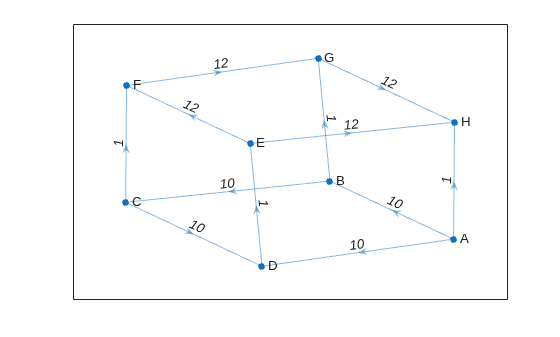

使用每条边的端节点列表创建并绘制一个立方体图。将节点名称和边权重指定为单独的输入。

s = [1 1 1 2 2 3 3 4 5 5 6 7];
t = [2 4 8 3 7 4 6 5 6 8 7 8];
weights = [10 10 1 10 1 10 1 1 12 12 12 12];
names = {'A' 'B' 'C' 'D' 'E' 'F' 'G' 'H'};
G = digraph(s,t,weights,names)

G =
  digraph with properties:

    Edges: [12x2 table]
    Nodes: [8x1 table]

plot(G,'Layout','force','EdgeLabel',G.Edges.Weight)

Figure contains an axes object. The axes object contains an object of type graphplot.

具有额外节点的边列表构造

使用每条边的端节点的列表创建加权图。指定图应包含共 10 个节点。

s = [1 1 1 1 1];
t = [2 3 4 5 6];
weights = [5 5 5 6 9];
G = digraph(s,t,weights,10)

G =
  digraph with properties:

    Edges: [5x2 table]
    Nodes: [10x0 table]

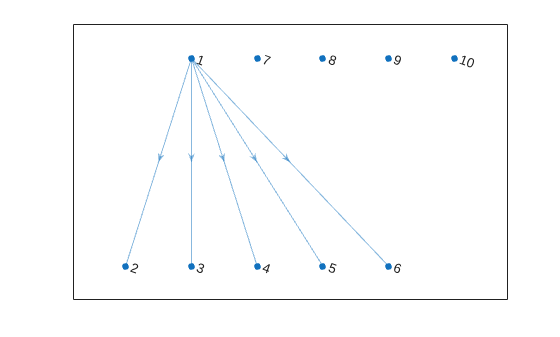

绘制图。多余节点会与主连通分量断开。

plot(G)

Figure contains an axes object. The axes object contains an object of type graphplot.

将节点和边添加到空图

创建空有向图对象 G。

G = digraph;

将三个节点和三条边添加到该图。s 和 t 中的相应项定义各条边的源节点和目标节点。addedge 自动将适当的节点添加到图（如果这些节点尚不存在）。

s = [1 2 1];
t = [2 3 3];
G = addedge(G,s,t)

G =
  digraph with properties:

    Edges: [3x1 table]
    Nodes: [3x0 table]

查看边列表。每行描述图中的一条边。

G.Edges

ans=3×1 table
    EndNodes
    ________

     1    2
     1    3
     2    3

要获得最佳性能，请通过调用一次 digraph 来一次性构造多个图。对于大图来说，以循环方式添加节点或边会比较慢。

使用表构造图

创建一个边表，其中包含变量 EndNodes、Weight 和 Code。然后，创建一个节点表，其中包含变量 Name 和 Country。每个表中的变量指定图节点和边的属性。

s = [1 1 1 2 2 3];
t = [2 3 4 3 4 4];
weights = [6 6.5 7 11.5 12 17]';
code = {'1/44' '1/49' '1/33' '44/49' '44/33' '49/33'}';
EdgeTable = table([s' t'],weights,code, ...
    'VariableNames',{'EndNodes' 'Weight' 'Code'})

EdgeTable=6×3 table
    EndNodes    Weight      Code
    ________    ______    _________

     1    2         6     {'1/44' }
     1    3       6.5     {'1/49' }
     1    4         7     {'1/33' }
     2    3      11.5     {'44/49'}
     2    4        12     {'44/33'}
     3    4        17     {'49/33'}

names = {'USA' 'GBR' 'DEU' 'FRA'}';
country_code = {'1' '44' '49' '33'}';
NodeTable = table(names,country_code,'VariableNames',{'Name' 'Country'})

NodeTable=4×2 table
     Name      Country
    _______    _______

    {'USA'}    {'1' }
    {'GBR'}    {'44'}
    {'DEU'}    {'49'}
    {'FRA'}    {'33'}

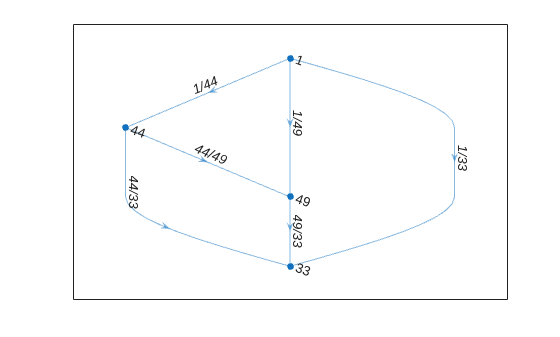

使用节点和边表创建图。使用国家/地区代码作为节点和边标签绘制图。

G = digraph(EdgeTable,NodeTable);
plot(G,'NodeLabel',G.Nodes.Country,'EdgeLabel',G.Edges.Code)

Figure contains an axes object. The axes object contains an object of type graphplot.

扩展功能

C/C++ 代码生成
使用 MATLAB® Coder™ 生成 C 代码和 C++ 代码。

用法说明和限制：

不支持节点名称。请改用节点索引。
构造边列表不支持稀疏输入。
digraph 对象的代码生成仅支持以下对象函数：addedge、addnode、adjacency、conncomp、degree、edgecount、indegree、inedges、neighbors、numedges、numnodes、outdegree、outedges、predecessors、rmnode、rmedge、subgraph、successors。
不支持保存和加载 digraph 对象。
如果在代码生成期间指定了可变大小的边权重，并且在运行时给出了空的权重向量，则 G.Edges 表会包含一个 Weight 变量，该变量包含一个全 1 向量。
在创建 digraph 对象时，必须指定边和节点属性的数量和类型。您无法使用 addnode 或 addedge 向边和节点属性添加新变量。也就是说，您无法向 G.Edges 和 G.Nodes 表中添加新列。
当您在 MATLAB^® 中构造 digraph 对象并将其传递给使用 MATLAB Coder™ 生成的 MEX 函数时，您无法向 digraph 对象添加或从其删除边或节点。
边和节点属性必须为可以在代码生成中存储为可变大小数组的数据类型。例如，数据类型不能为以下任一项：
- 字符串数组
- 每个元胞具有不同大小的元胞数组
- 使用 cellstr 转换的字符向量元胞数组
- 用户定义的类

基于线程的环境
使用 MATLAB® `backgroundPool` 在后台运行代码或使用 Parallel Computing Toolbox™ `ThreadPool` 加快代码运行速度。

版本历史记录

在 R2015b 中推出
